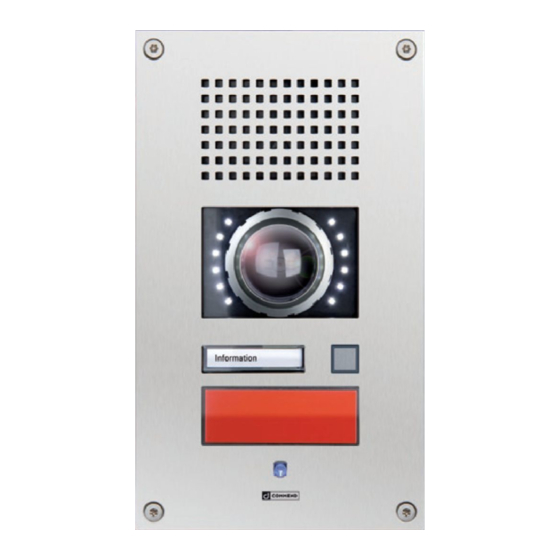

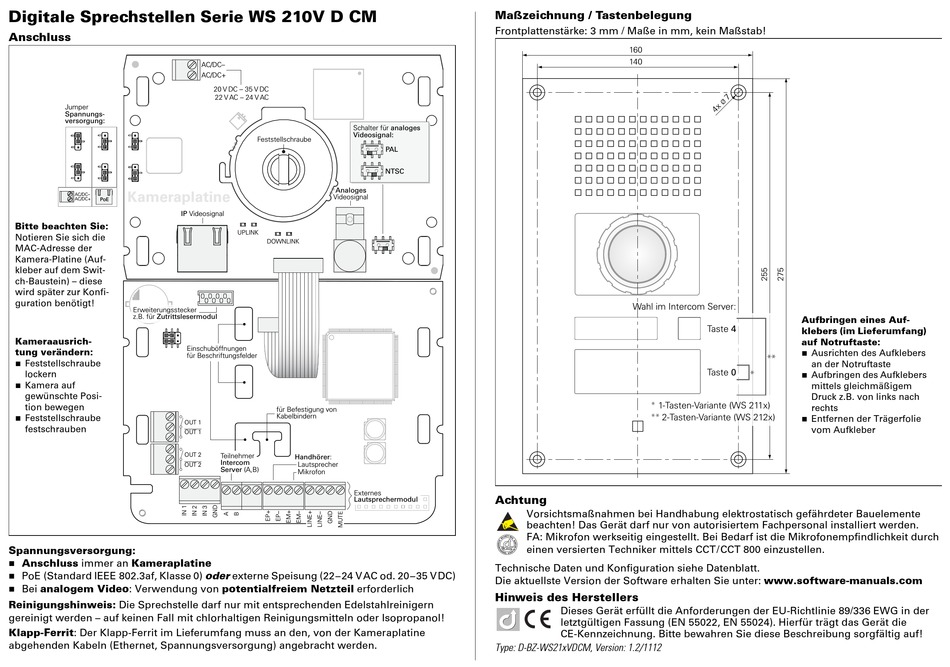

Digitale Sprechstellen Serie WS 210V D CM
Anschluss
Jumper
Spannungs-
versorgung:
Kameraplatine
AC/DC–
AC/DC+
PoE
IP Videosignal
Bitte beachten Sie:
Notieren Sie sich die
MAC-Adresse der
Kamera-Platine (Auf-
kleber auf dem Swit-
ch-Baustein) – diese
wird später zur Konfi-
guration benötigt!
Erweiterungsstecker
z.B. für Zutrittslesermodul
Kameraausrich-
Einschuböffnungen
tung verändern:
für Beschriftungsfelder
Feststellschraube
lockern
Kamera auf
gewünschte Posi-
tion bewegen
Feststellschraube
OUT 1
festschrauben
OUT 1
OUT 2
OUT 2
Spannungsversorgung:
Anschluss immer an Kameraplatine
PoE (Standard IEEE 802.3af, Klasse 0) oder externe Speisung (22–24 VAC od. 20–35 VDC)
Bei analogem Video: Verwendung von potentialfreiem Netzteil erforderlich
Reinigungshinweis: Die Sprechstelle darf nur mit entsprechenden Edelstahlreinigern
gereinigt werden – auf keinen Fall mit chlorhaltigen Reinigungsmitteln oder Isopropanol!
Klapp-Ferrit: Der Klapp-Ferrit im Lieferumfang muss an den, von der Kameraplatine
abgehenden Kabeln (Ethernet, Spannungsversorgung) angebracht werden.
AC/DC–
AC/DC+
20 V DC – 35 V DC
22 V AC – 24 V AC
Schalter für analoges
Videosignal:
Feststellschraube
Analoges
Videosignal
UPLINK
DOWNLINK
für Befestigung von
Kabelbindern
Teilnehmer
Handhörer:
Intercom
Lautsprecher
Server (A,B)
Mikrofon
Externes
Lautsprechermodul
Maßzeichnung / Tastenbelegung
Frontplattenstärke: 3 mm / Maße in mm, kein Maßstab!
PAL
NTSC
Achtung
Vorsichtsmaßnahmen bei Handhabung elektrostatisch gefährdeter Bauelemente
beachten! Das Gerät darf nur von autorisiertem Fachpersonal installiert werden.
FA: Mikrofon werkseitig eingestellt. Bei Bedarf ist die Mikrofonempfindlichkeit durch
einen versierten Techniker mittels CCT/CCT 800 einzustellen.
Technische Daten und Konfiguration siehe Datenblatt.
Die aktuellste Version der Software erhalten Sie unter: www.software-manuals.com
Hinweis des Herstellers
Dieses Gerät erfüllt die Anforderungen der EU-Richtlinie 89/336 EWG in der
letztgültigen Fassung (EN 55022, EN 55024). Hierfür trägt das Gerät die
CE-Kennzeichnung. Bitte bewahren Sie diese Beschreibung sorgfältig auf!
Type: D-BZ-WS21xVDCM, Version: 1.2/1112
160
140
Wahl im Intercom Server:
Aufbringen eines Auf-
Taste 4
klebers (im Lieferumfang)
auf Notruftaste:
**
Taste 0
*
*
1-Tasten-Variante (WS 211x)
**
2-Tasten-Variante (WS 212x)
Ausrichten des Aufklebers
an der Notruftaste
Aufbringen des Aufklebers
mittels gleichmäßigem
Druck z.B. von links nach
rechts
Entfernen der Trägerfolie
vom Aufkleber
