Konfigurationsbeispiel Ebenenumschaltung - Commend Conductor Bedienungsanleitung

Konfiguration
Taste Nr.
Aktion
Von
Anzahl
Nach
Anzeige
Einschränkungen:
 Es ist allgemein nicht möglich mehr als 13 Tastenblöcke und 104 Tasten zu konfigurieren.
 Die Taste am Dummy-Tastenblock, auf der sich die Ebenenumschaltungstaste befindet, darf nicht
konfiguriert werden wenn der Dummy-Tastenblock am Tastenblock der Ebenenumschaltungstaste
verwendet werden soll.
Siehe „Konfigurationsbeispiel Ebenenumschaltung" auf Seite 20
Erklärung: Wird die Taste, die für die Ebenenumschaltung zuständig ist, am Dummy-Tastenblock
konfiguriert, ist keine Umschaltung mehr möglich.

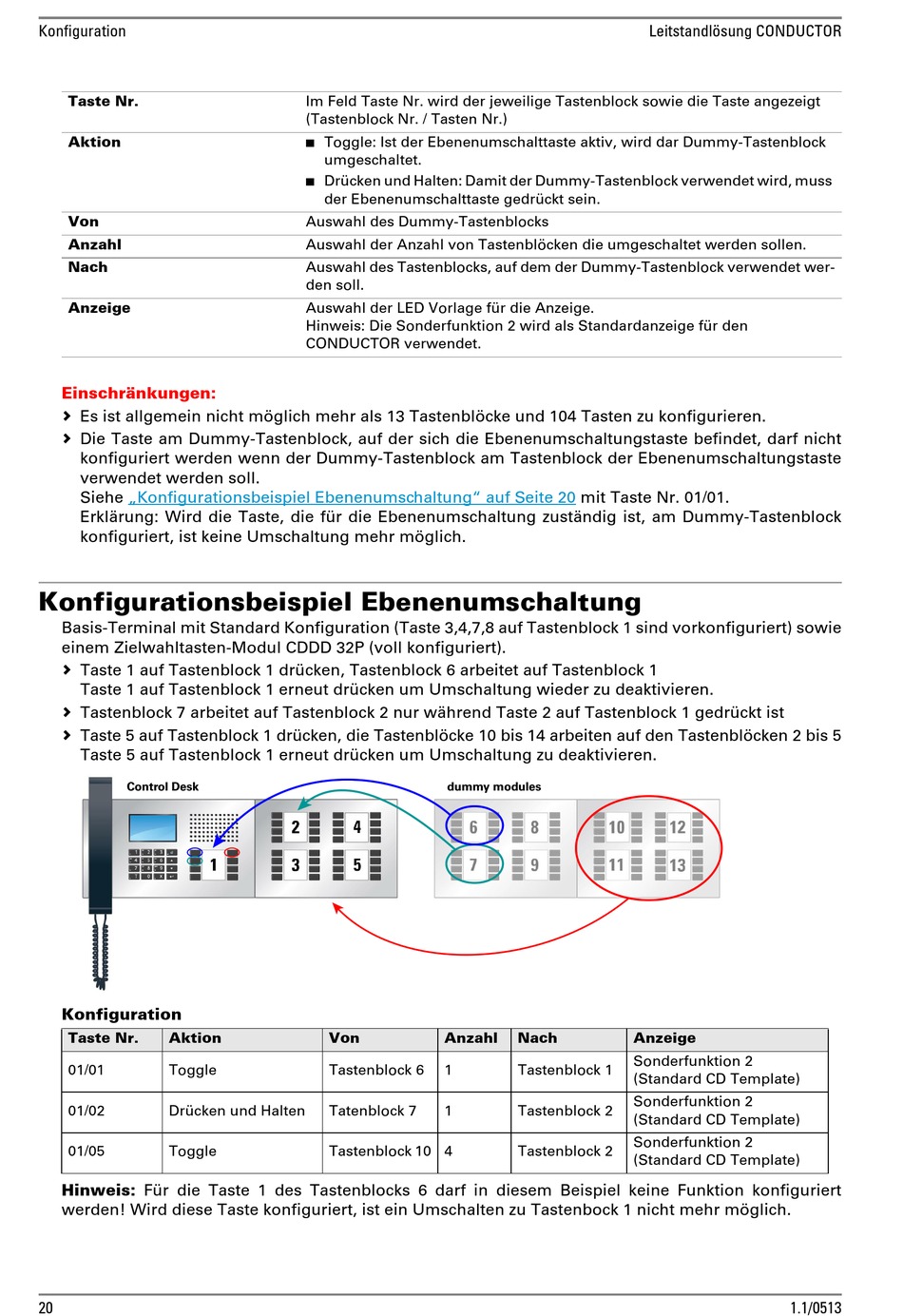

Konfigurationsbeispiel Ebenenumschaltung

Basis-Terminal mit Standard Konfiguration (Taste 3,4,7,8 auf Tastenblock 1 sind vorkonfiguriert) sowie
einem Zielwahltasten-Modul CDDD 32P (voll konfiguriert).
 Taste 1 auf Tastenblock 1 drücken, Tastenblock 6 arbeitet auf Tastenblock 1
Taste 1 auf Tastenblock 1 erneut drücken um Umschaltung wieder zu deaktivieren.
 Tastenblock 7 arbeitet auf Tastenblock 2 nur während Taste 2 auf Tastenblock 1 gedrückt ist
 Taste 5 auf Tastenblock 1 drücken, die Tastenblöcke 10 bis 14 arbeiten auf den Tastenblöcken 2 bis 5
Taste 5 auf Tastenblock 1 erneut drücken um Umschaltung zu deaktivieren.
Control Desk
Konfiguration
Taste Nr. Aktion
01/01 Toggle
01/02 Drücken und Halten
01/05 Toggle
Hinweis: Für die Taste 1 des Tastenblocks 6 darf in diesem Beispiel keine Funktion konfiguriert
werden! Wird diese Taste konfiguriert, ist ein Umschalten zu Tastenbock 1 nicht mehr möglich.
20
Im Feld Taste Nr. wird der jeweilige Tastenblock sowie die Taste angezeigt
(Tastenblock Nr. / Tasten Nr.)
Toggle: Ist der Ebenenumschalttaste aktiv, wird dar Dummy-Tastenblock
umgeschaltet.
Drücken und Halten: Damit der Dummy-Tastenblock verwendet wird, muss
der Ebenenumschalttaste gedrückt sein.
Auswahl des Dummy-Tastenblocks
Auswahl der Anzahl von Tastenblöcken die umgeschaltet werden sollen.
Auswahl des Tastenblocks, auf dem der Dummy-Tastenblock verwendet wer-
den soll.
Auswahl der LED Vorlage für die Anzeige.
Hinweis: Die Sonderfunktion 2 wird als Standardanzeige für den
CONDUCTOR verwendet.
dummy modules
Von Anzahl
Tastenblock 6 1
Tatenblock 7 1
Tastenblock 10 4
Leitstandlösung CONDUCTOR
mit Taste Nr. 01/01.
Nach Anzeige
Sonderfunktion 2
Tastenblock 1
(Standard CD Template)
Sonderfunktion 2
Tastenblock 2
(Standard CD Template)
Sonderfunktion 2
Tastenblock 2
(Standard CD Template)
1.1/0513
