Leitstandlösung CONDUCTOR

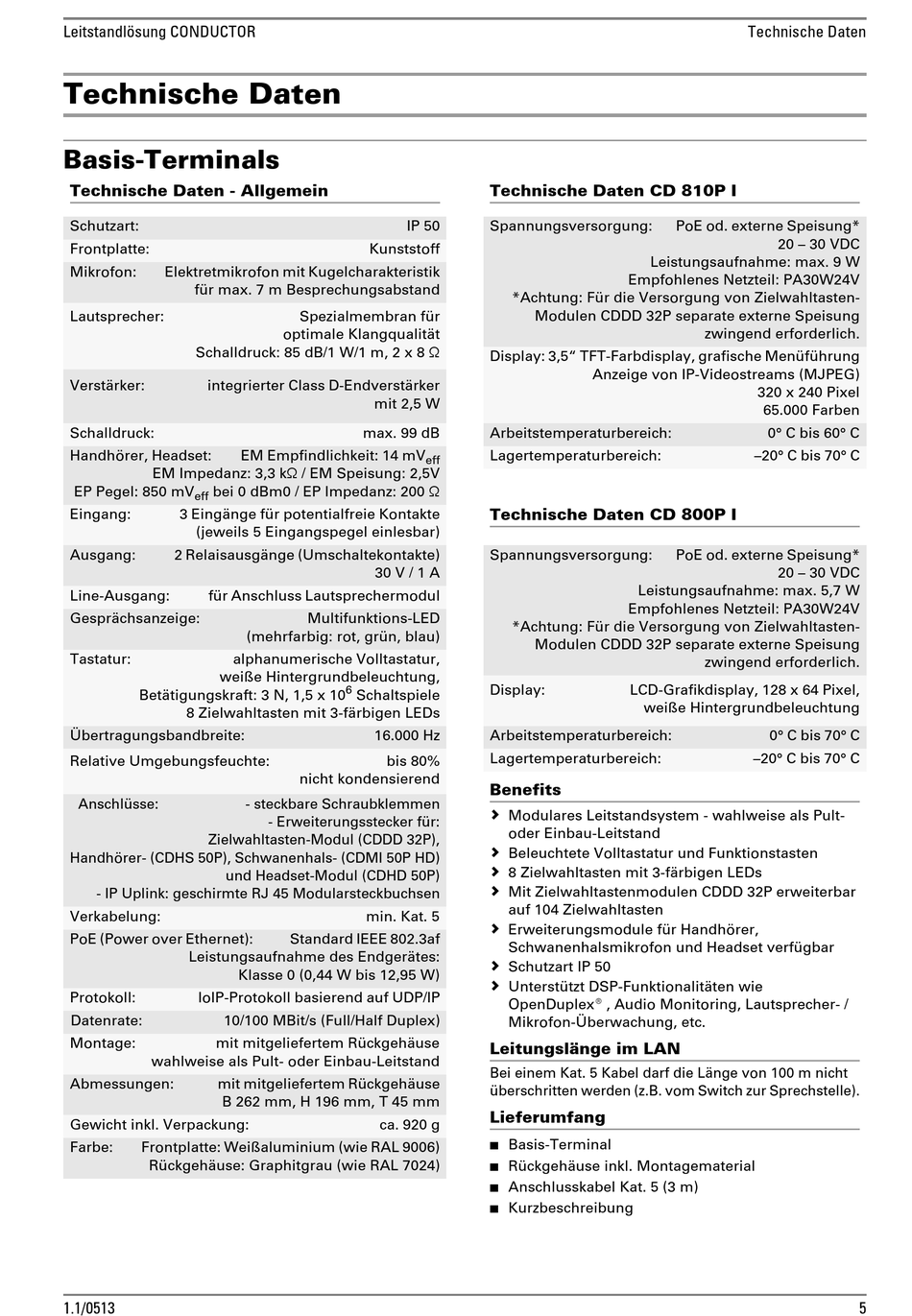

Technische Daten

Basis-Terminals

Technische Daten - Allgemein
Schutzart:
Frontplatte:
Mikrofon: Elektretmikrofon mit Kugelcharakteristik
für max. 7 m Besprechungsabstand
Lautsprecher:
Schalldruck: 85 dB/1 W/1 m, 2 x 8 Ω
Verstärker: integrierter Class D-Endverstärker
Schalldruck:
Handhörer, Headset:
EM Impedanz: 3,3 kΩ / EM Speisung: 2,5V
EP Pegel: 850 mV bei 0 dBm0 / EP Impedanz: 200 Ω
eff
Eingang: 3 Eingänge für potentialfreie Kontakte
(jeweils 5 Eingangspegel einlesbar)
Ausgang: 2 Relaisausgänge (Umschaltekontakte)
Line-Ausgang: für Anschluss Lautsprechermodul
Gesprächsanzeige:
Tastatur: alphanumerische Volltastatur,
weiße Hintergrundbeleuchtung,
Betätigungskraft: 3 N, 1,5 x 10
8 Zielwahltasten mit 3-färbigen LEDs
Übertragungsbandbreite:
Relative Umgebungsfeuchte:
Anschlüsse:
Zielwahltasten-Modul (CDDD 32P),
Handhörer- (CDHS 50P), Schwanenhals- (CDMI 50P HD)
und Headset-Modul (CDHD 50P)
- IP Uplink: geschirmte RJ 45 Modularsteckbuchsen
Verkabelung:
PoE (Power over Ethernet):
Leistungsaufnahme des Endgerätes:
Protokoll: IoIP-Protokoll basierend auf UDP/IP
Datenrate: 10/100 MBit/s (Full/Half Duplex)
Montage: mit mitgeliefertem Rückgehäuse
wahlweise als Pult- oder Einbau-Leitstand
Abmessungen: mit mitgeliefertem Rückgehäuse
B 262 mm, H 196 mm, T 45 mm
Gewicht inkl. Verpackung:
Farbe: Frontplatte: Weißaluminium (wie RAL 9006)
Rückgehäuse: Graphitgrau (wie RAL 7024)
1.1/0513
IP 50
Kunststoff
Spezialmembran für
optimale Klangqualität
mit 2,5 W
max. 99 dB
EM Empfindlichkeit: 14 mV
30 V / 1 A
Multifunktions-LED
(mehrfarbig: rot, grün, blau)
6
Schaltspiele
16.000 Hz
bis 80%
nicht kondensierend
- steckbare Schraubklemmen
- Erweiterungsstecker für:
min. Kat. 5
Standard IEEE 802.3af
Klasse 0 (0,44 W bis 12,95 W)
ca. 920 g
Technische Daten CD 810P I
Spannungsversorgung:
*Achtung: Für die Versorgung von Zielwahltasten-
Modulen CDDD 32P separate externe Speisung
Display: 3,5" TFT-Farbdisplay, grafische Menüführung
Anzeige von IP-Videostreams (MJPEG)
Arbeitstemperaturbereich:
Lagertemperaturbereich:
eff
Technische Daten CD 800P I
Spannungsversorgung:
*Achtung: Für die Versorgung von Zielwahltasten-
Modulen CDDD 32P separate externe Speisung
Display:
Arbeitstemperaturbereich:
Lagertemperaturbereich:
Benefits
 Modulares Leitstandsystem - wahlweise als Pult-
oder Einbau-Leitstand
 Beleuchtete Volltastatur und Funktionstasten
 8 Zielwahltasten mit 3-färbigen LEDs

Mit Zielwahltastenmodulen CDDD 32P erweiterbar
auf 104 Zielwahltasten

Erweiterungsmodule für Handhörer,
Schwanenhalsmikrofon und Headset verfügbar
 Schutzart IP 50
 Unterstützt DSP-Funktionalitäten wie
OpenDuplex®, Audio Monitoring, Lautsprecher- /
Mikrofon-Überwachung, etc.
Leitungslänge im LAN
Bei einem Kat. 5 Kabel darf die Länge von 100 m nicht
überschritten werden (z.B. vom Switch zur Sprechstelle).
Lieferumfang
Basis-Terminal
Rückgehäuse inkl. Montagematerial
Anschlusskabel Kat. 5 (3 m)
Kurzbeschreibung
Technische Daten
PoE od. externe Speisung*
20 – 30 VDC
Leistungsaufnahme: max. 9 W
Empfohlenes Netzteil: PA30W24V
zwingend erforderlich.
320 x 240 Pixel
65.000 Farben
0° C bis 60° C
–20° C bis 70° C
PoE od. externe Speisung*
20 – 30 VDC
Leistungsaufnahme: max. 5,7 W
Empfohlenes Netzteil: PA30W24V
zwingend erforderlich.
LCD-Grafikdisplay, 128 x 64 Pixel,
weiße Hintergrundbeleuchtung
0° C bis 70° C
–20° C bis 70° C
5
