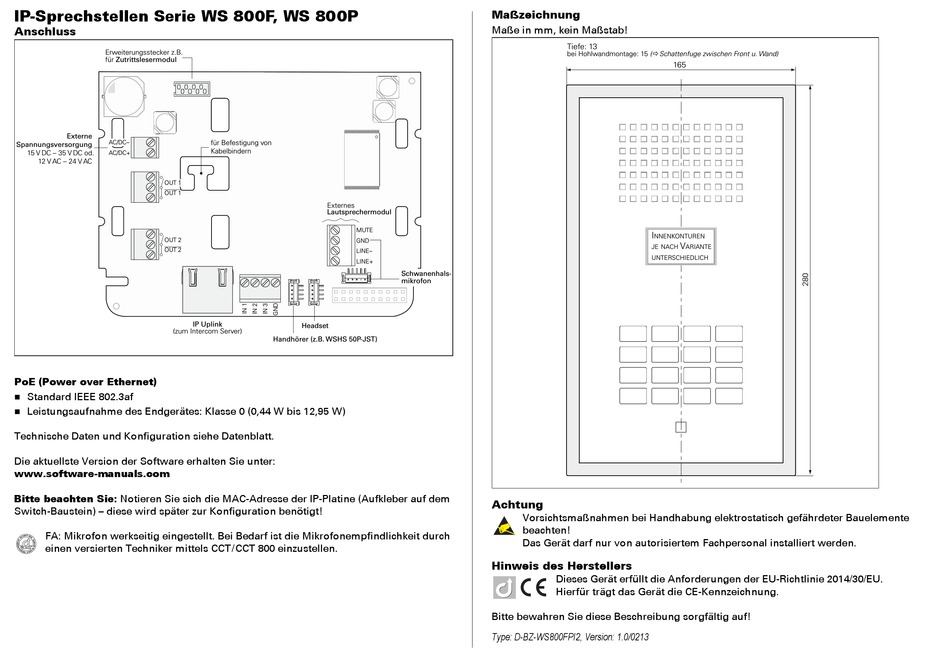

Commend WS 800F Serie Kurzanleitung

IP-Sprechstellen Serie WS 800F, WS 800P
Anschluss
Erweiterungsstecker z.B.
für Zutrittslesermodul
Externe
AC/DC–
Spannungsversorgung
15 V DC – 35 V DC od.
AC/DC+
12 V AC – 24 V AC
OUT 1
OUT 1
OUT 2
OUT 2
(zum Intercom Server)
PoE (Power over Ethernet)
Standard IEEE 802.3af

Leistungsaufnahme des Endgerätes: Klasse 0 (0,44 W bis 12,95 W)

Technische Daten und Konfiguration siehe Datenblatt.
Die aktuellste Version der Software erhalten Sie unter:
www.software-manuals.com
Bitte beachten Sie: Notieren Sie sich die MAC-Adresse der IP-Platine (Aufkleber auf dem
Switch-Baustein) – diese wird später zur Konfiguration benötigt!
FA: Mikrofon werkseitig eingestellt. Bei Bedarf ist die Mikrofonempfindlichkeit durch
einen versierten Techniker mittels CCT/CCT 800 einzustellen.
für Befestigung von
Kabelbindern
Externes
Lautsprechermodul
MUTE
GND
LINE–
LINE+
IP Uplink
Headset
Handhörer (z.B. WSHS 50P-JST)
Maßzeichnung
Maße in mm, kein Maßstab!
Tiefe: 13
bei Hohlwandmontage: 15 (Schattenfuge zwischen Front u. Wand)
Schwanenhals-
mikrofon
Achtung
Vorsichtsmaßnahmen bei Handhabung elektrostatisch gefährdeter Bauelemente
beachten!
Das Gerät darf nur von autorisiertem Fachpersonal installiert werden.
Hinweis des Herstellers
Dieses Gerät erfüllt die Anforderungen der EU-Richtlinie 2014/30/EU.
Hierfür trägt das Gerät die CE-Kennzeichnung.
Bitte bewahren Sie diese Beschreibung sorgfältig auf!
Type: D-BZ-WS800FPI2, Version: 1.0/0213
165
I
NNENKONTUREN
V
JE NACH ARIANTE
UNTERSCHIEDLICH
