Technische Daten

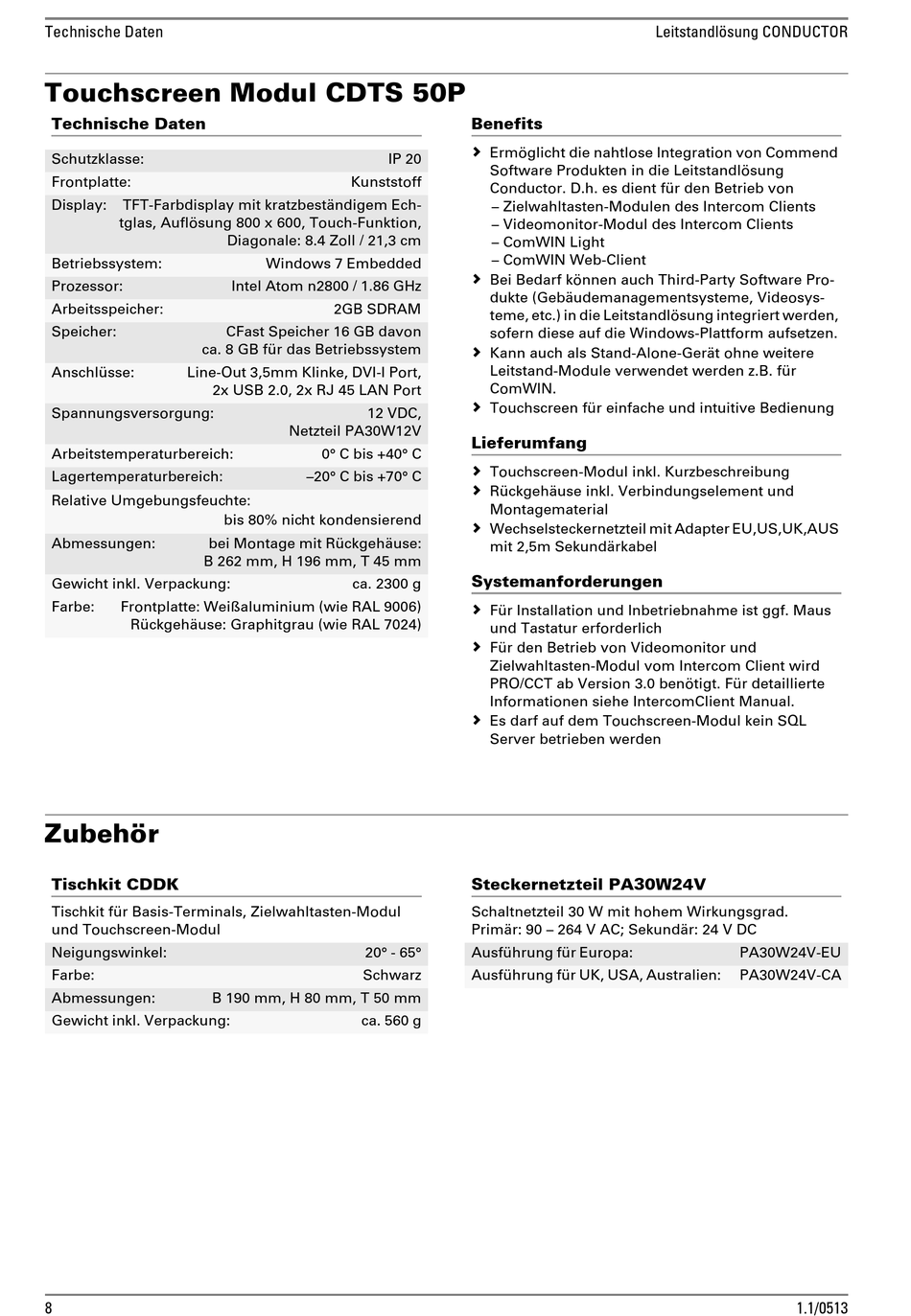

Touchscreen Modul CDTS 50P

Technische Daten
Schutzklasse:
Frontplatte:
Display: TFT-Farbdisplay mit kratzbeständigem Ech-
tglas, Auflösung 800 x 600, Touch-Funktion,
Betriebssystem:
Prozessor:
Arbeitsspeicher:
Speicher:
ca. 8 GB für das Betriebssystem
Anschlüsse: Line-Out 3,5mm Klinke, DVI-I Port,
2x USB 2.0, 2x RJ 45 LAN Port
Spannungsversorgung:
Arbeitstemperaturbereich:
Lagertemperaturbereich:
Relative Umgebungsfeuchte:
Abmessungen: bei Montage mit Rückgehäuse:
B 262 mm, H 196 mm, T 45 mm
Gewicht inkl. Verpackung:
Farbe: Frontplatte: Weißaluminium (wie RAL 9006)
Rückgehäuse: Graphitgrau (wie RAL 7024)
Zubehör
Tischkit CDDK
Tischkit für Basis-Terminals, Zielwahltasten-Modul
und Touchscreen-Modul
Neigungswinkel:
Farbe:
Abmessungen: B 190 mm, H 80 mm, T 50 mm
Gewicht inkl. Verpackung:
8
IP 20
Kunststoff
Diagonale: 8.4 Zoll / 21,3 cm
Windows 7 Embedded
Intel Atom n2800 / 1.86 GHz
2GB SDRAM
CFast Speicher 16 GB davon
12 VDC,
Netzteil PA30W12V
0° C bis +40° C
–20° C bis +70° C
bis 80% nicht kondensierend
ca. 2300 g
20° - 65°
Schwarz
ca. 560 g
Benefits
 Ermöglicht die nahtlose Integration von Commend
Software Produkten in die Leitstandlösung
Conductor. D.h. es dient für den Betrieb von
– Zielwahltasten-Modulen des Intercom Clients
– Videomonitor-Modul des Intercom Clients
– ComWIN Light
– ComWIN Web-Client

Bei Bedarf können auch Third-Party Software Pro-
dukte (Gebäudemanagementsysteme, Videosys-
teme, etc.) in die Leitstandlösung integriert werden,
sofern diese auf die Windows-Plattform aufsetzen.
 Kann auch als Stand-Alone-Gerät ohne weitere
Leitstand-Module verwendet werden z.B. für
ComWIN.

Touchscreen für einfache und intuitive Bedienung
Lieferumfang
 Touchscreen-Modul inkl. Kurzbeschreibung

Rückgehäuse inkl. Verbindungselement und
Montagematerial

Wechselsteckernetzteil mit Adapter EU,US,UK,AUS
mit 2,5m Sekundärkabel
Systemanforderungen

Für Installation und Inbetriebnahme ist ggf. Maus
und Tastatur erforderlich

Für den Betrieb von Videomonitor und
Zielwahltasten-Modul vom Intercom Client wird
PRO/CCT ab Version 3.0 benötigt. Für detaillierte
Informationen siehe IntercomClient Manual.
 Es darf auf dem Touchscreen-Modul kein SQL
Server betrieben werden
Steckernetzteil PA30W24V
Schaltnetzteil 30 W mit hohem Wirkungsgrad.
Primär: 90 – 264 V AC; Sekundär: 24 V DC
Ausführung für Europa:
Ausführung für UK, USA, Australien:
Leitstandlösung CONDUCTOR
PA30W24V-EU
PA30W24V-CA
1.1/0513
