Quickie Nitrum Bedienungsanleitung Seite 9

5. Auswechseln der Frog Leg-Gabel
Gehen Sie beim Abnehmen der Frog Leg-Gabel wie folgt vor:
• Entfernen Sie die in Position 1.4 (Fig. 9) gezeigten
M6-Schrauben
mit einem Inbusschlüssel.
• Entfernen Sie die in Position 1.6 (Fig. 9) gezeigte Kappe.
• Entfernen Sie die in Position 1.5 (Fig. 9) gezeigten
Sicherheitsschrauben mit einem Inbusschlüssel.
• Lösen Sie die in Position 1.7 (Fig. 9) gezeigte
Sicherungsmutter
mit Werkzeug 66009203-ET.
• Entfernen Sie den in Position 1.3 (Fig. 9)
gezeigten Lenkradbolzen wie in Position 1.1 gezeigt.
Wenn Sie für die Montage der neuen Frog Leg-Gabel bereit
sind, gehen Sie wie folgt vor und verwenden Sie in den
einzelnen Schritten immer die empfohlenen Drehmomente:
• Montieren Sie den Lenkradbolzen in Pos. 1.3 (Fig. 9).
• Verriegeln Sie die in Pos. 1.5 (Fig. 9) gezeigten
Sicherheitsschrauben
• Verriegeln Sie die in Position 1.6 (Fig. 9) gezeigte Kappe
• Stellen Sie den Winkel, Radsturz und die Höhe wie im
Technischen Handbuch beschrieben ein.
• Ziehen Sie die in Pos. 1.7 (Fig. 9) gezeigte Mutter mit
einem Drehmoment von 28 Nm an.
• Ziehen Sie die in Position 1.4 (Fig. 9)
gezeigten M6-Schrauben mit einem Drehmoment von
7 Nm an.
Rev.C
9

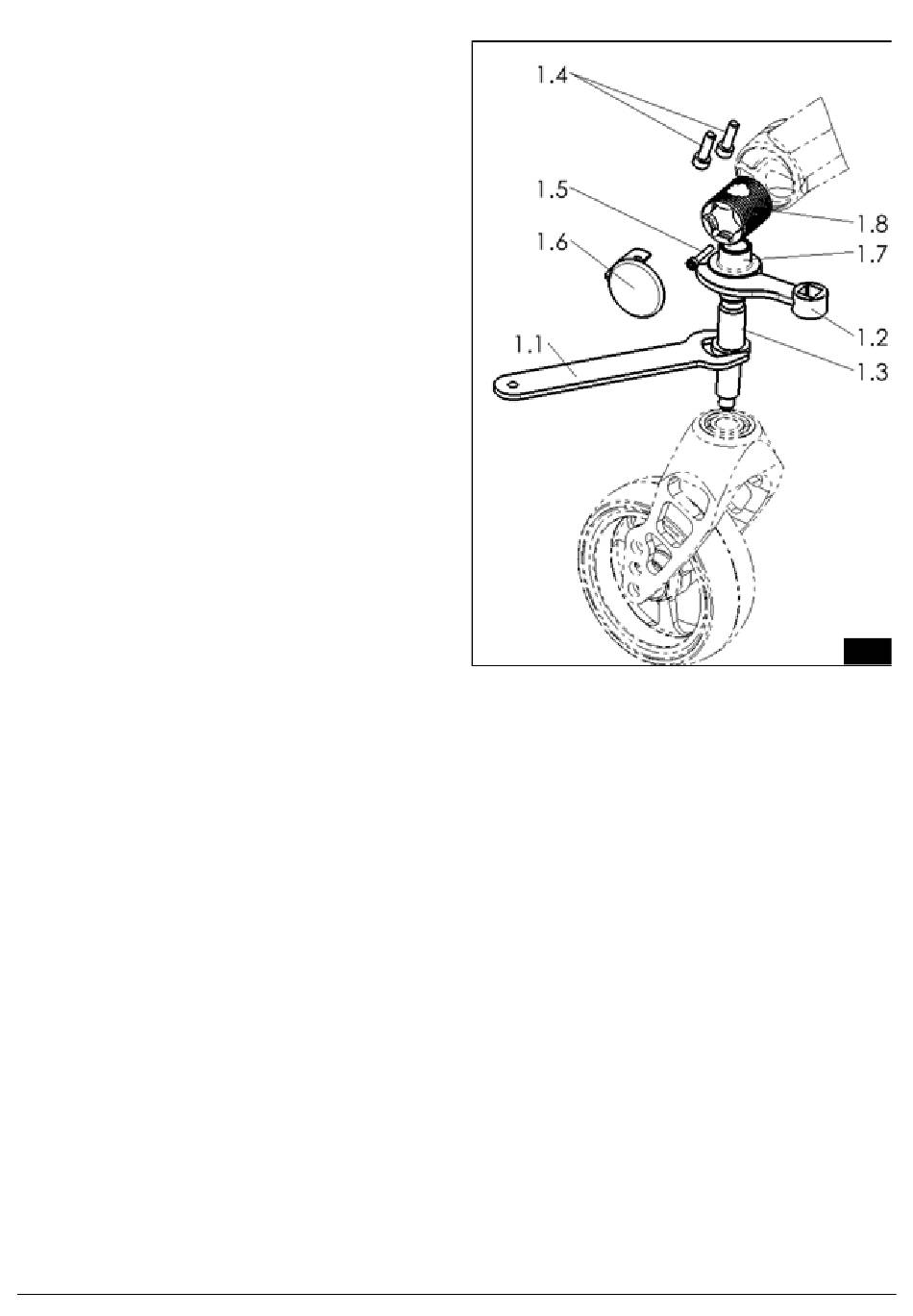

Fig. 9
Deutsch
