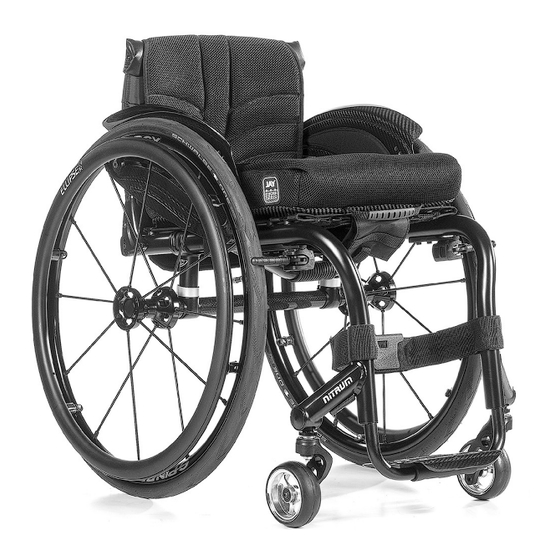

  • Seite 1 Rollstuhl Nitrum Gebrauchsanweisung Nitrum Hybrid 000690856.DE...
  • Seite 2 Anforderungen konform. Hier abgebildete Optionen oder Zubehörteile sind gegen Aufpreis erhältlich. 1. Schiebegriffe 2. Rückenbespannung 3. Seitenteil 4. Sitzbespannung 5. Rahmen 6. Lenkräder 7. Fußbrett 8. Gabel 9. Steckachse 10. Feststellbremsen 11. Greifring 12. Antriebsrad Nitrum & Nitrum Hybrid Deutsch | Rev. G...

  • Seite 3: Inhaltsverzeichnis

    Bremse Anweisung nicht entsprochen wird Federung Allgemeine Empfehlung oder HINWEIS: Verstellen der Handbike-Achse Optimales Verfahren Einstellen des Schwerpunkts beim Nitrum Bezugnahme auf weitere Einstellen des Schwerpunkts beim Nitrum Hybrid Dokumente Einstellen der Fußplatte Sitz Lenkräder Radspur Rücken Seitenteile Schiebegriff Sicherheitsräder...

  • Seite 4: Vorwort

    Alle aufgeführten Kombinationen wurden überprüft, um die grundlegenden Sicherheits- und Leistungsanforderungen gemäß Anhang I Nr. 14.1 der EU-Verordnung 2017/745 über Medizinprodukte zu erfüllen. Leitlinien zum Kombinieren wie etwa die Montage finden Sie unter www.SunriseMedical.de Nitrum & Nitrum Hybrid Deutsch | Rev. G...

  • Seite 5: Verwendung

    Komponenten. Unterweisen Sie den Benutzer im sicheren Gebrauch des Rollstuhls und der zusätzlich angebauten Komponenten. Informieren Sie die Benutzer über spezifische Warnungen, die gelesen, verstanden und respektiert werden müssen. Rev. G | Deutsch Nitrum & Nitrum Hybrid...

  • Seite 6: Allgemeine Sicherheitshinweise Und Fahreinschränkungen

    • Um Stürze und gefährliche Situationen zu vermeiden, sollten • Tragen oder heben Sie den Rollstuhl nicht an den Sie den Umgang mit Ihrem neuen Rollstuhl erst auf ebenem, Rückenrohren/Schiebegriffen oder an den Seitenteilen. überschaubarem Gelände üben. Nitrum & Nitrum Hybrid Deutsch | Rev. G...
  • Seite 7 Abmessungen oder andere in diesem Handbuch aufgeführte technische Daten ohne vorherige Benachrichtigung zu ändern. Alle in diesem Handbuch aufgeführten Zahlenangaben, Abmessungen und Kapazitäten sind ungefähr und stellen keine präzisen technischen Daten dar. Rev. G | Deutsch Nitrum & Nitrum Hybrid...

  • Seite 8: Handhabung

    • abgefahrenem Reifenprofil Ankippbügel verfügt und das Rückenrohr ständig als Hebel zum • zu niedrigem Reifendruck Kippen des Rollstuhls benutzt wird, kann dadurch das • nassen Reifen. Rückenrohr beschädigt werden. • inkorrekter Einstellung Nitrum & Nitrum Hybrid Deutsch | Rev. G...

  • Seite 9: Bremse

    Damit die Bremse richtig funktioniert, muss sie bis zum Anschlag gezogen werden, (Fig. 4.6). VORSICHT! Die Befestigungsschrauben der Bremse dürfen nicht gelockert und/oder nachgezogen werden. Fig. 4.6 Fig. 4.5 Rev. G | Deutsch Nitrum & Nitrum Hybrid...

  • Seite 10: Federung

    Achsrohr aus der Klemme des Achsrohrs hervorstehen. Das Fig. 4.9 Fig. 4.10 Ende des zylindrischen Radsturzadapters sollte mit dem Ende des Achsrohrs fluchen. Ziehen Sie die Schrauben auf ein Drehmoment von 7 Nm an. PARALLEL Nitrum & Nitrum Hybrid Deutsch | Rev. G...

  • Seite 11: Verstellen Der Handbike-Achse

    Sie die Schraube an der hinteren Kabelaufnahme an (Fig. 4.10.5). • Den Vorgang für die andere Seite wiederholen. WARNUNG! Vor und nach jedem Gebrauch des Handbikes überprüfen, dass beide Kabel fest gespannt sind. Rev. G | Deutsch Nitrum & Nitrum Hybrid...

  • Seite 12: Einstellen Des Schwerpunkts Beim Nitrum

    Einstellen des Schwerpunkts beim Nitrum Einstellen des Schwerpunkts beim Nitrum Hybrid Nehmen Sie die Antriebsräder ab. Lösen Sie beide Inbusschrauben (A) an der Unterseite der Achsaufnahme (B) Zum Verstellen des Schwerpunkts die 2 Schrauben (A) auf beiden Seiten des Rollstuhls (Fig. 4.10.6). Schieben Sie abnehmen und die Halterung in die gewünschte Position...

  • Seite 13: Einstellen Der Fußplatte

    Teil der Fußraste und dem Boden. Fig.4.14 Fig.4.11 Fig.4.12 Fußraste hochmontiert Die hohe Fußraste wird innen am Rahmen angebracht und ermöglicht eine höhere Position als bei der Standard-Fußraste (Fig. 4.13). Fig.4.13 Rev. G | Deutsch Nitrum & Nitrum Hybrid...

  • Seite 14: Lenkräder

    Drehmoment von 7 Nm an. Wiederholen Sie diesen Vorgang bis zu 6 Mal, bis beide Inbus- schrauben gleichmäßig auf ein Drehmoment von 7 Nm angezo- gen sind. Fig. 4.15.1 Fig. 4.15.2 90° Nitrum & Nitrum Hybrid Deutsch | Rev. G...

  • Seite 15: Radspur

    Radabstand erreicht ist. Die Schrauben auf 7 Nm anziehen. Den Vorgang auf der rechten Seite des Rollstuhls wiederholen und den gleichen Abstand wie auf der linken Seite einstellen. Fig.4.18 Fig.4.17 Fig.4.20 Fig.4.19 KUGEL Rev. G | Deutsch Nitrum & Nitrum Hybrid...
  • Seite 16 Verwenden Sie niemals die Klettverschlüsse mit denen der Gurt an den Schiebegriffen befestigt ist, um die Spannung des Gurts einzustellen (Fig. 4.27). Diese müssen über ihre gesamte Länge mit dem Klettverschluss am obersten Gurt verklettet sein. Fig.4.27 Nitrum & Nitrum Hybrid Deutsch | Rev. G...
  • Seite 17 Veränderung des Rückenwinkels oder Rückenbespannung. Dies erfordert eventuell den Einsatz von Sicherheitsrädern. VORSICHT! Die Controller Box darf nicht geöffnet werden! Achten Sie darauf, dass keine Flüssigkeiten und kein Schmutz in die Controller Box gelangen. Rev. G | Deutsch Nitrum & Nitrum Hybrid...

  • Seite 18: Höheneinstellung

    2. Verschlusshebel für die Höhenverstellung 7. Aufnahme 3. Verschlusshebel 8. Verstellklemme 4. Armlehnenpolster 9. Stellschrauben für die Aufnahme 5. Transferstange 10. Spannschrauben Fig.4.30 Fig.4.34 Fig.4.35 Fig.4.31 Fig.4.37 Fig.4.33 Fig.4.32 Fig.4.36 20 Nm 20 Nm Nitrum & Nitrum Hybrid Deutsch | Rev. G...

  • Seite 19: Schiebegriff

    Vergewissern Sie sich immer, dass die Armlehnen nach dem sie einrasten. (Fig. 4.39). Verstellen der Höhe wieder ganz verriegelt sind. WARNUNG! Verwenden Sie die Armlehnen nicht für Transfers oder um sich daran aufzurichten. Fig. 4.37.1 Fig. 4.37.2 Fig.4.39 Fig.4.38 Rev. G | Deutsch Nitrum & Nitrum Hybrid...

  • Seite 20: Sicherheitsräder

    Mit einer Klettschlaufe können Gehhilfen Sicherheitsrad kann schwere Verletzungen des Benutzers und andere Hilfsmittel befestigt werden. verursachen. VORSICHT! Fig. 4.40.1 Versuchen Sie niemals während der Fahrt die Gehhilfen oder andere Hilfsmittel aus dem Halter zu nehmen. Nitrum & Nitrum Hybrid Deutsch | Rev. G...

  • Seite 21: Beckengurt

    Gurt aus Versehen zu lang einstellt. Nach dem Anschnallen den Abstand zwischen dem Beckengurt und dem Benutzer prüfen. Bei richtiger Einstellung passt nicht mehr als eine Handfläche zwischen den Beckengurt und den Benutzer. (Fig. 4.43) Rev. G | Deutsch Nitrum & Nitrum Hybrid...

  • Seite 22: Reifen Und Montage

    Zersetzung der verwendeten Materialien führen • Körperflüssigkeiten können Korrosion oder die Zersetzung der verwendeten Materialien verursachen. Wenn der Rollstuhl mit Körperflüssigkeiten in Berührung gekommen ist, müssen alle Teile des Rollstuhls gereinigt und desinfiziert werden. Nitrum & Nitrum Hybrid Deutsch | Rev. G...

  • Seite 23: Entsorgung / Recycling Von Materialien

    Recycling von gebrauchten Elektro- und Elektronikgeräten. Genaue Informationen zur Entsorgung Ihrer Altgeräte erhalten Sie von Ihrer Kommune, Ihrem Abfallbeseitigungsdienst, dem Fachhändler, bei dem Sie das Produkt gekauft haben oder Ihrem Ansprechpartner im Verkauf. Rev. G | Deutsch Nitrum & Nitrum Hybrid...

  • Seite 24: Transport

    Karabinerhaken/S-förmige Armauflagen oder Räder vom Körper ferngehalten werden. Haken sowie um Steckverschlüsse. Die Rückhaltesysteme bestehen normalerweise aus 4 Einzelgurten, die an den vier Ecken des Rollstuhls befestigt werden. Fig. A Fig. B Nitrum & Nitrum Hybrid Deutsch | Rev. G...
  • Seite 25 Verankerungsaufklebers. sind, werden die Gurte gestrafft. 3. Seitenansicht der Befestigungsgurte, (Fig. K). Fig. C Fig. F Fig. I BEVORZUGTER BEREICH Fig. D Fig. G Fig. J Fig. E Fig. H Fig. K Rev. G | Deutsch Nitrum & Nitrum Hybrid...

  • Seite 26: Typenschild

    Königreich) Adresse des Bevollmächtigten für die Schweiz 140 kg max 10° 420 mm 440 mm Sunrise Medical AG Erlenauweg 17 CH-3110 Münsingen ISO 7010-M002 Schweiz/Suisse/Svizzera Die Gebrauchsanweisung muss gelesen werden! (Blaues Symbol) Nitrum & Nitrum Hybrid Deutsch | Rev. G...

  • Seite 27: Garantie

    Kundendienst über den jeweiligen Sachverhalt informiert wurde. 6. Diese Garantie unterliegt dem Recht des Landes, in dem das Sunrise Medical* Produkt gekauft wurde. * Bedeutet der Standort von Sunrise Medical GmbH, von dem das Produkt gekauft wurde. Rev. G | Deutsch Nitrum & Nitrum Hybrid...

  • Seite 28: Technische Daten

    950 mm mit Rückenhöhe 450 Gewicht in kg: ab 6,5 kg Maximale Zuladung: Nitrum 125 kg (140 kg mit optionalem Hybrid-Rahmen). Sitzhöhen: Die Auswahl von Rahmen, Gabeln und Lenkrädern sowie die Größe des Hinterrads (24", 25") bestimmt, welche Sitzhöhen möglich sind.
  • Seite 29 510 - 380 450 - 320 460 - 330 niedrig 470 - 340 480 - 350 123 mm x 45 mm 490 - 360 500 - 370 hoch 510 - 380 520 - 370 Rev. G | Deutsch Nitrum & Nitrum Hybrid...
  • Seite 30 520 - 390 hoch 530 - 400 540 - 410 500 - 370 niedrig 510 - 380 6" (152,4 mm) 123 mm x 45 mm 540 - 410 hoch 550 - 420 Nitrum & Nitrum Hybrid Deutsch | Rev. G...

  • Seite 31: Drehmoment

    Gewinde) und können maximal drei Mal gelöst und wieder angezogen werden, dann müssen sie durch neue Schrauben mit Schraubensicherung ersetzt werden. Sie können aber auch eine Loctite™ 243 Schraubensicherung auf die Schrauben aufbringen und sie wieder einsetzen. Rev. G | Deutsch Nitrum & Nitrum Hybrid...
