1. Geradeauslauf einstellen:
• Stecken Sie das Spezialwerkzeug von Sunrise Medical
(Hakenschlüssel, Artikel-Nr. 66009203-ET) in eine
¼"-Ratsche oder einen Drehmomentschlüssel ein.
• Lösen Sie die Rundmutter zwischen der Gabel und der
Lenkradverbindung mit dem Hakenschlüssel (Fig. 3).
• Drehen Sie das Lenkrad nach innen, legen Sie eine
90°-Einstelllehre an der Vorderseite der Gabel an, halten Sie
die Lenkradachse zwischen der Rundmutter und der Gabel
mit einem flachen 19-mm-Gabelschlüssel (Artikel-Nr.
66009203-ET) und drehen Sie sie, bis die Vorderseite der
Gabel mit der Einstelllehre bündig ist (Fig. 4 und Fig. 5).
Drehen Sie sie dazu um maximal 90° in eine Richtung,
damit Sie nicht aus Versehen die Höhe ändern.
• Halten Sie die Lenkradachse nach dem Einstellen mit dem
Gabelschlüssel in der richtigen Position, während Sie die
Rundmutter mit einem Drehmoment von 28 Nm anziehen.
Hinweis: Der Lenkradwinkel muss nach der Verstellung
eingestellt werden (siehe 3. Winkel der Lenkradgabel
einstellen)
Rev.C

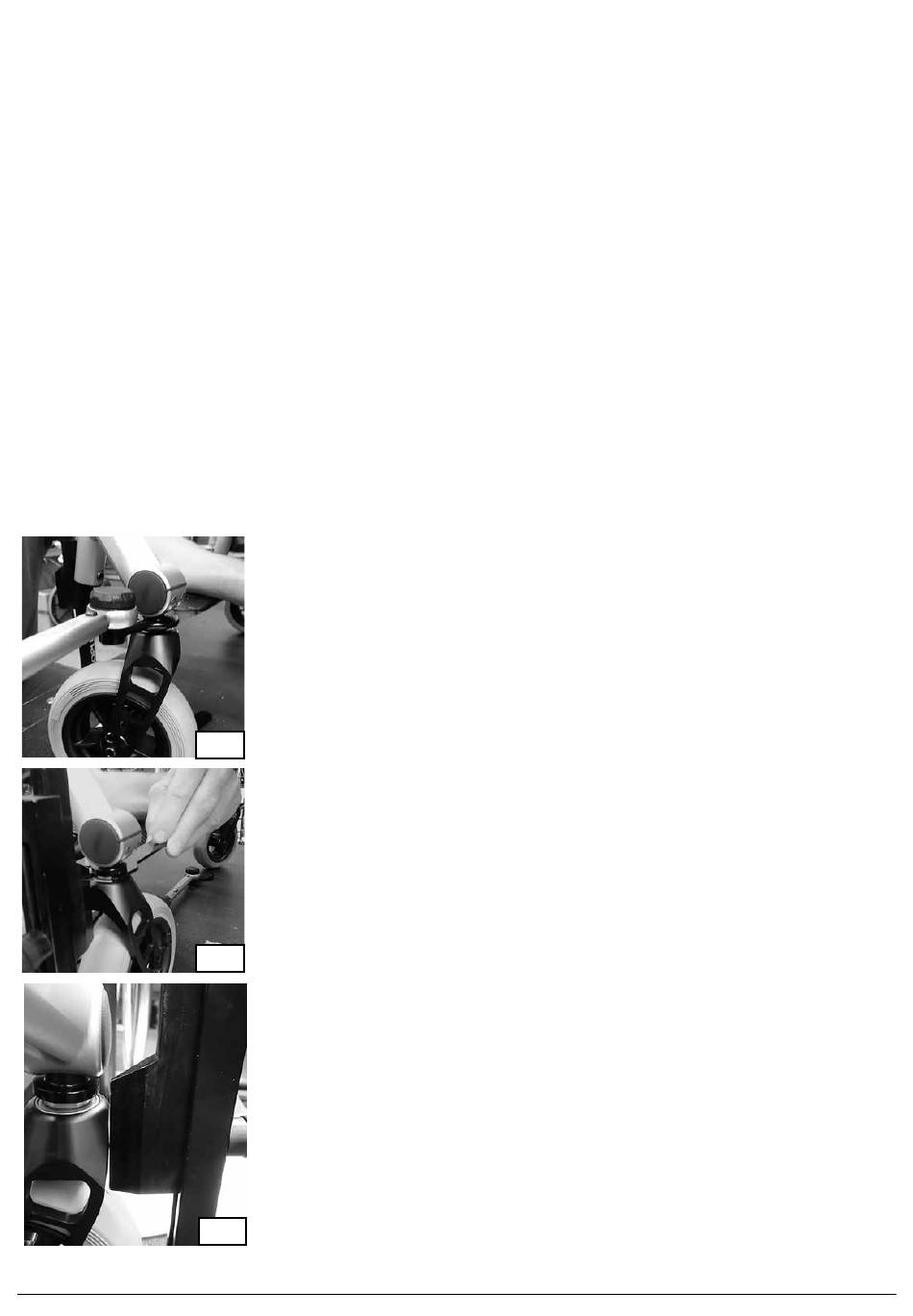

Fig. 3
Fig. 4
Fig. 5
2. Höhenverstellung:
Wenn der Rollstuhl nicht ordnungsgemäß auf 4 Rädern steht,
d. h. wenn eines der Räder den Boden nicht ganz berührt, muss
die Höhe dieses Lenkrads wie folgt verstellt werden:
• Stellen Sie den Rollstuhl auf eine ebene Oberfläche wie z. B.
eine Arbeitsplatte.
• Belasten Sie die Fußraste mit einem Gewicht von ca. 2,5 kg,
vergewissern Sie sich, dass beide Antriebsräder den
gleichen Luftdruck aufweisen und drehen Sie beide
Lenkräder so, dass sie gerade stehen (Lenkräder zeigen
nach hinten)
• Stecken Sie das Spezialwerkzeug von Sunrise Medical
(Hakenschlüssel, Artikel-Nr. 66009203-ET) in eine
¼"-Ratsche oder einen Drehmomentschlüssel ein.
• Lösen Sie die Rundmutter zwischen der Gabel und der
Lenkradverbindung mit dem Hakenschlüssel.
• Halten Sie die Lenkradachse zwischen der Rundmutter und
der Gabel mit einem flachen 19-mm-Gabelschlüssel (Artikel-
Nr. 66009203-ET) und drehen Sie sie gegen den
Uhrzeigersinn. Mit jeder ganzen Umdrehung (360°) wird das
Lenkrad um 1 mm abgesenkt.
• Wird die Lenkradachse um eine ganze Umdrehung (360°)
gedreht, wirkt sich das nicht auf den Geradeauslauf aus. In
allen anderen Fällen muss der Geradeauslauf neu eingestellt
werden. Siehe Abschnitt „1. Geradeauslauf einstellen" für
weitere Informationen.
• Verstellen Sie die Lenkradachse, bis alle 4 Räder des
Rollstuhls fest auf dem Boden aufliegen.
• Halten Sie die Lenkradachse nach dem Einstellen mit dem
Gabelschlüssel in der richtigen Position, während Sie die
Rundmutter mit einem Drehmoment von 28 Nm anziehen.
