Quickie Nitrum Bedienungsanleitung Seite 8

3. Winkel der Lenkradgabel einstellen
Diese Einstellung ist notwendig, wenn die Sitzhöhe/der
Schwerpunkt geändert oder der Geradeauslauf verstellt wurde.
WARNUNG: Wenn der Winkel der Lenkradgabel falsch
eingestellt ist, kann das zum Flattern der Lenkräder führen und
Stütze oder schwere Verletzungen des Benutzers verursachen.
HINWEIS: Wenn die Lenkradgabel auf Nachlauf (Gabel ist in
Fahrtrichtung nach hinten geneigt) eingestellt wird, erhöht das
die Wahrscheinlichkeit, dass die Lenkräder flattern. Wird sie auf
Vorlauf (Gabel ist in Fahrtrichtung nach vorne geneigt)
eingestellt, kann das die Wahrscheinlichkeit verringern, dass die
Lenkräder flattern. Der Winkel der Lenkradgabel wird im Werk
auf einen leichten Vorlauf eingestellt.
Lockern Sie die Inbusschrauben (A) (Fig. 6). Der Winkel der
Lenkradgabel kann jetzt nach vorne (Vorlauf) oder nach hinten
(Nachlauf) verstellt werden.
Um sicherzustellen, dass die Lenkradgabel ganz waagrecht
steht (90° zum Boden, weder Vorlauf oder Nachlauf), benötigen
Sie eine Einstelllehre (z. B. 90° flacher Winkel, Geodreieck).
Drehen Sie die Lenkräder in die Fahrstellung und legen Sie die
Einstelllehre an der flachen Vorderseite der Gabel an (Fig. 7).
Die Lenkradgabel befindet sich im 90°-Winkel zum Boden, wenn
die Einstelllehre die gesamte Oberfläche abdeckt.
Wenn Sie die Gabel auf einen leichten Vorlauf einstellen wollen,
z. B. um das Flattern der Lenkradgabel zu verhindern, stellen
Sie den Winkel so ein, dass ein kleiner Spalt zwischen der
Einstelllehre und der Kontaktfläche sichtbar ist.
Wenn Sie die richtige Position eingestellt haben, ziehen Sie die
Inbusschrauben (A) wie folgt an:
Ziehen Sie zuerst die äußere Inbusschraube auf ein
Drehmoment von 7 Nm und dann die innere Inbusschraube auf
ein Drehmoment von 7 Nm an.
Wiederholen Sie diesen Vorgang bis zu 6 Mal, bis beide
Inbusschrauben gleichmäßig auf ein Drehmoment von 7 Nm
angezogen sind.
A A

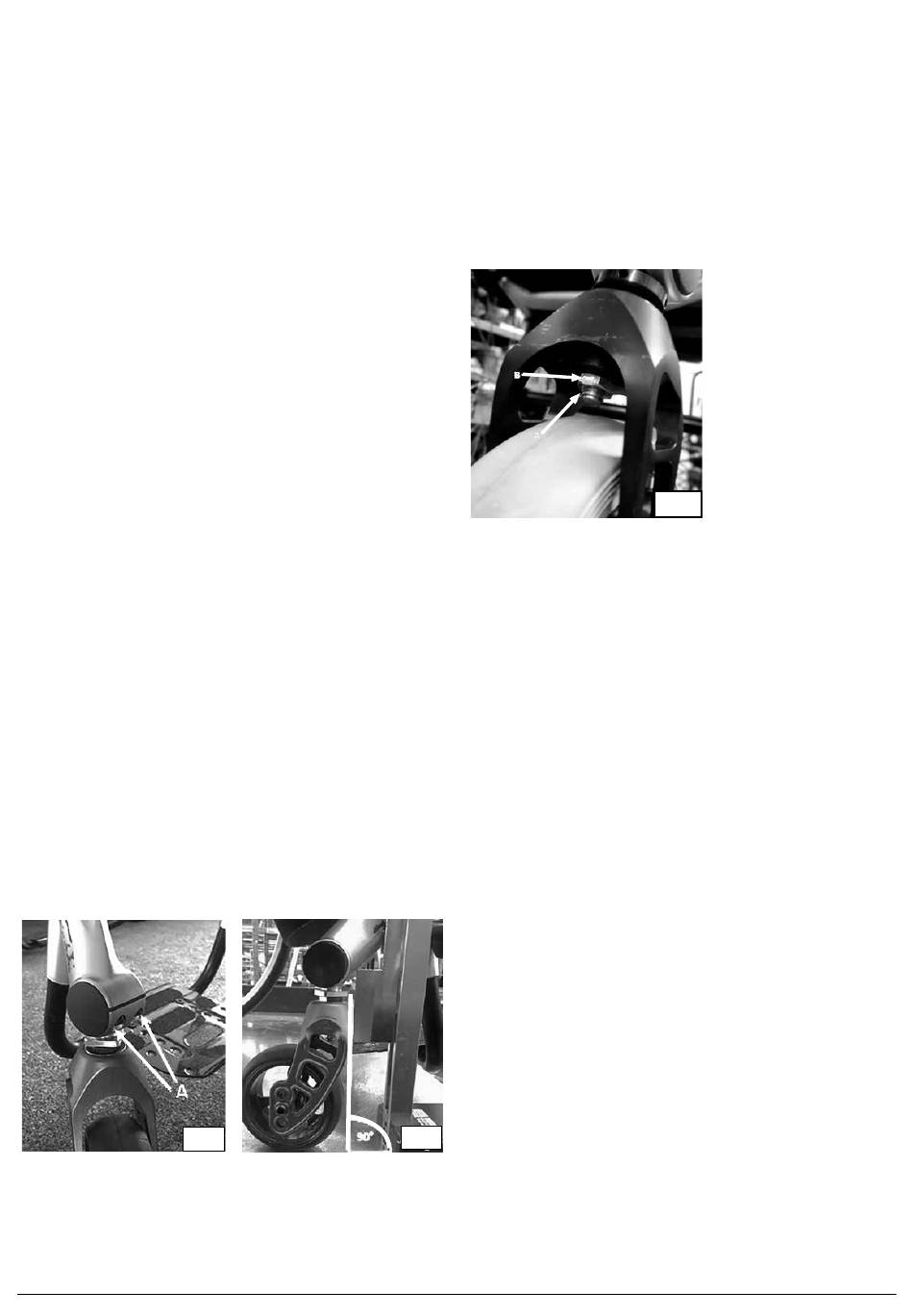

Fig. 6
Deutsch
4. Auswechseln der Lenkradgabel
• Entfernen Sie die Sicherung (A) am unteren Ende der
Lenkradachse (Fig. 8).
• Entfernen Sie die Mutter (B) mit einem 13-mm-Gabel- oder
Ringschlüssel.
• Wechseln Sie jetzt die Gabel aus.
• Zur Montage führen Sie die Anweisungen in der
umgekehrten Reihenfolge aus. Beachten Sie das
Anzugsmoment der Mutter von 10 Nm (B).
B B
90 90
O O
Fig. 7
8
A A
Fig. 8
Rev.C
