1. Réglage de la stabilité directionnelle :
• Insérez l'outil spécial Sunrise Medical (clé en C, réf.
66009203-ET) dans une clé à douille à cliquet ¼" ou une clé
dynamométrique.
• À l'aide de la clé en C, défaites l'écrou placé entre la fourche
et la roue (Fig. 3).
• Tournez la roue vers l'intérieur, placez un gabarit de réglage
de 90° sur la partie frontale de la fourche et saisissez l'axe
de la fourche entre l'écrou rond et la fourche à l'aide d'une
clé plate de 19 mm (réf. 66009203-ET). Pivotez jusqu'à ce
que la partie frontale de la fourche fasse pleinement contact
avec le gabarit de réglage (Fig. 4 et Fig. 5).
Pour ce faire, tournez-la au maximum 90° dans un sens
pour éviter tout changement accidentel de la hauteur.
• Une fois le réglage désiré obtenu, maintenez l'axe de la
fourche dans sa position à l'aide de la clé plate, puis serrez
l'écrou rond au couple de 28 Nm.
Remarque : L'angle de la fourche doit être réglé après
avoir procédé à ces réglages (voir la section 3. Réglage de
l'angle des fourches)
Rev.C

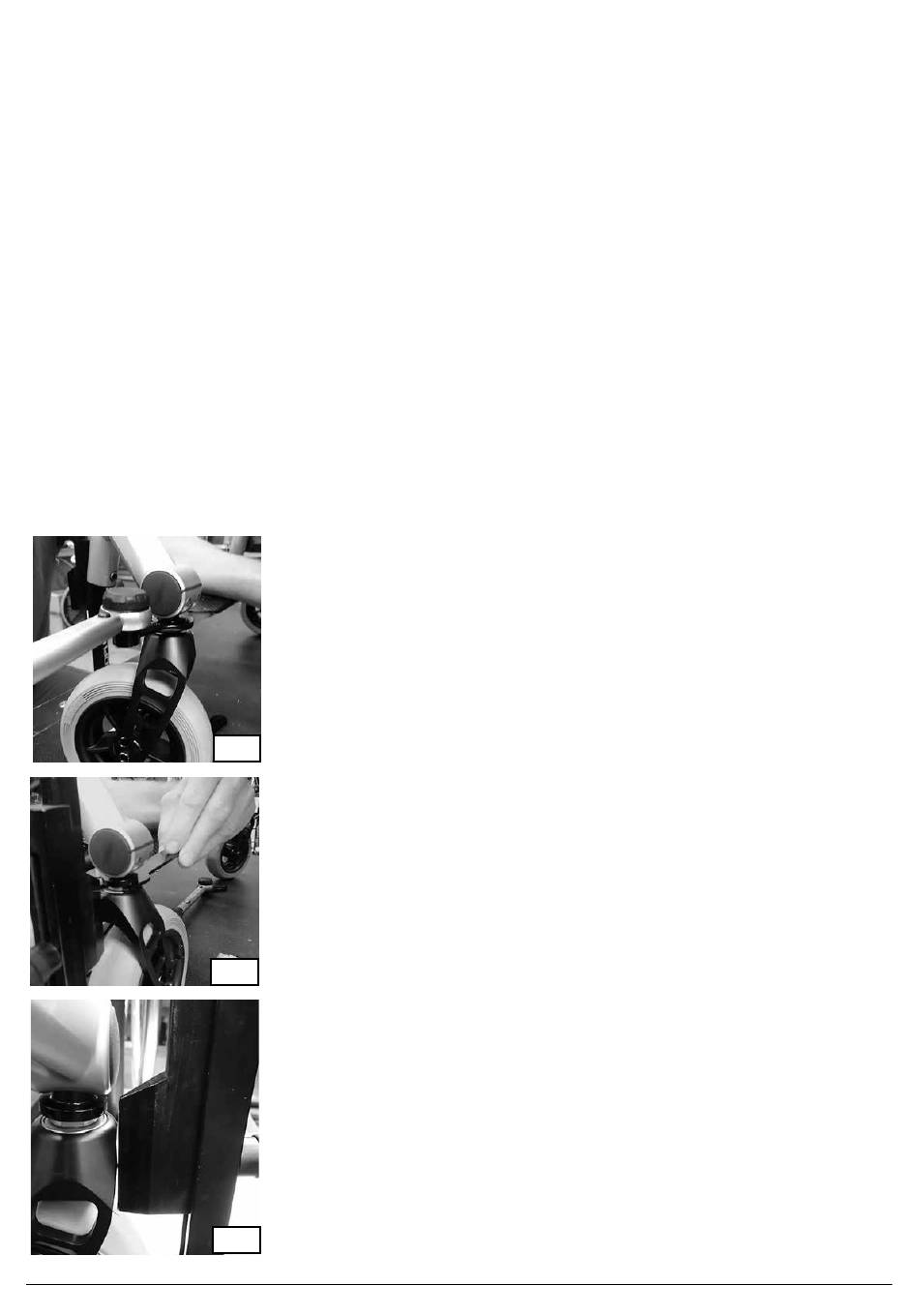

Fig. 3
Fig. 4
Fig. 5
2. Réglage de la hauteur :
Si les 4 roues du fauteuil ne touchent pas le sol uniformément,
par exemple si une roue avant ne touche pas complètement le
sol, il convient alors de régler la hauteur de la roue avant
comme suit :
• Placez le fauteuil sur une surface plane, comme un établi ou
une surface similaire.
• Placez une charge d'environ 2,5 kg sur les repose-pieds de
sorte à obtenir une pression d'air identique sur les deux
roues motrices, puis tournez les roulettes de sorte à la placer
en position alignée (orientées vers l'arrière)
• Insérez l'outil spécial Sunrise Medical (clé en C, réf.
66009203-ET) dans une clé à douille à cliquet ¼" ou une clé
dynamométrique.
• À l'aide de la clé en C, défaites l'écrou placé entre la fourche
et la roue avant.
• Saisissez l'axe de la roue à l'aide d'une clé plate de 19 mm
(réf. 66009203-ET) placée entre l'écrou rond et la fourche,
puis tournez dans le sens anti-horaire. La roue s'abaisse
alors de 1 mm à chaque tour complet effectué (360°).
• Si l'axe de la roue effectue un tour complet (360°), la stabilité
directionnelle n'est pas modifiée. Dans tous les autres cas, il
faudra réajuster la stabilité directionnelle. Pour plus
d'informations à ce sujet, reportez-vous à la section 1
Réglage de la stabilité directionnelle.
• Réglez les axes des roues jusqu'à ce que les 4 roues du
fauteuil reposent fermement au sol.
• Une fois le réglage désiré obtenu, maintenez l'axe de la
fourche dans sa position à l'aide de la clé plate, puis serrez
l'écrou rond au couple de 28 Nm.
