Le mécanisme de réglage des fourches permet trois réglages :
• L'angle de la fourche
• Stabilité directionnelle
• La hauteur de la fourche

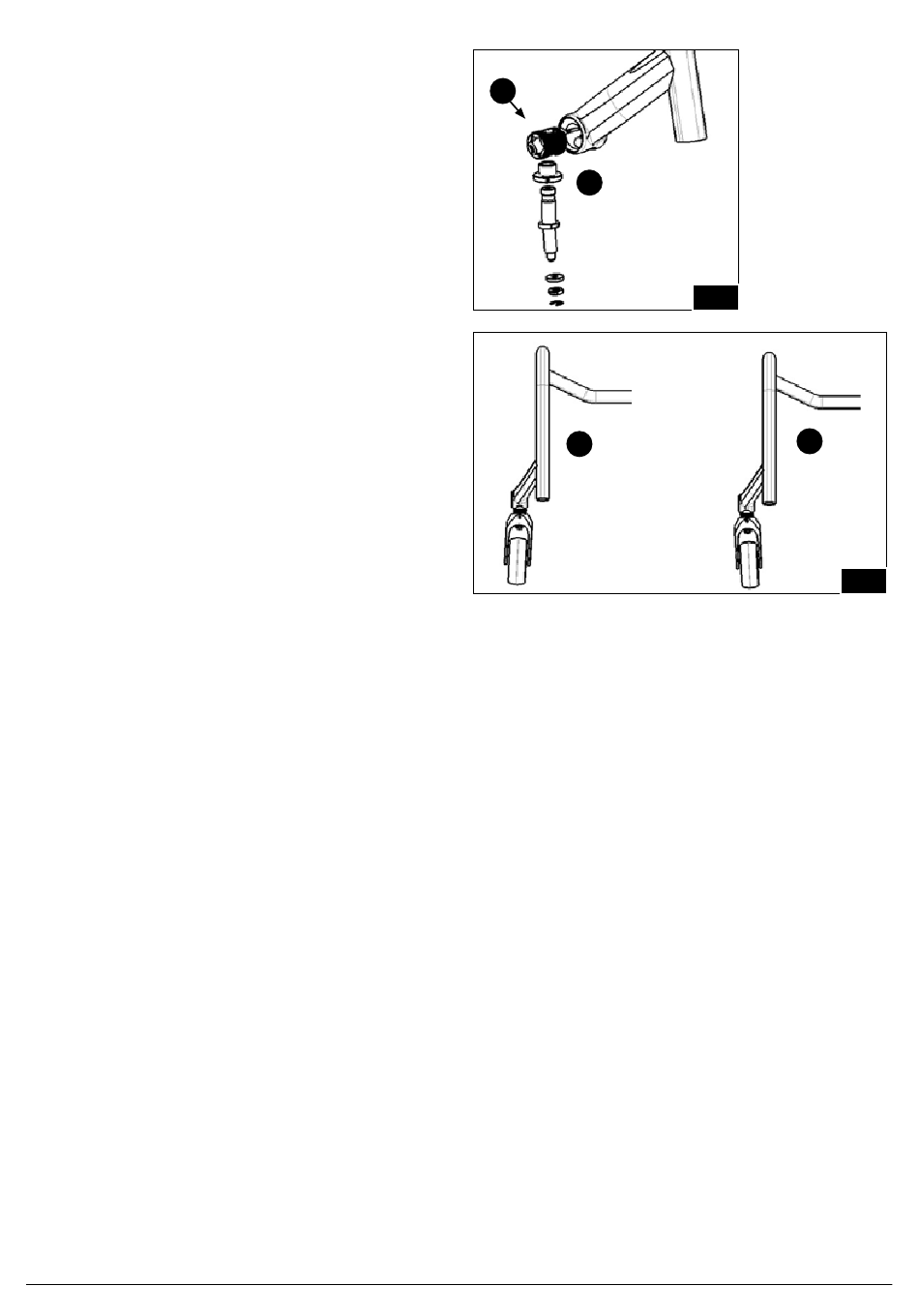

La stabilité directionnelle et la hauteur de la fourche se règlent
simultanément : en tournant l'axe de la roue qui est légèrement
en biais (A) (Fig. 1), la fourche s'oriente vers l'intérieur (B) ou
vers l'extérieur (C) (Fig. 2).
Dans le même temps, la distance qui sépare la fourche du
châssis augmente ou diminue (selon le sens de rotation) de
1 mm à chaque rotation de l'axe de la roue.
Les consignes relatives aux réglages sont fournies à la
section suivante.
REMARQUE : Les réglages suivants doivent être effectués
exclusivement par un revendeur Sunrise Medical.
REMARQUE : La chaîne YouTube de Sunrise Medical présente
également une vidéo décrivant la procédure d'entretien.
AVERTISSEMENT :
• Les réglages inadaptés ou incorrects peuvent endommager
le fauteuil ou présenter un risque de chute et entraîner de
graves blessures pour l'utilisateur et d'autres personnes se
trouvant à proximité.
• Lorsque des valeurs de serrage sont indiquées, il est
fortement conseillé d'utiliser une clef torx (non fourni) afin de
vérifier le couple de serrage.
• Certaines des vis utilisées au cours de la fabrication sont
dotées de frein-filet (point bleu sur le filetage) et peuvent être
desserrées et resserrées au maximum trois fois, après quoi il
convient de les remplacer par des vis neuves avec frein-filet.
Vous pouvez également appliquer un adhésif frein-filet
Loctite™ 243 sur les vis avant de les réutiliser.
Remplacement de l'écrou
• S'il fallait remplacer l'écrou illustré à la Fig. 1-D, il est
fortement recommandé d'ajouter une pâte de montage
carbone (référence 71208300) afin de garantir un ajustement
optimal. Il est conseillé de confier cette opération à un
spécialiste agréé.
Remplacement de l'écrou : Il est recommandé de retirer la
vis de sécurité, comme indiqué à la section 5. Orientation
correcte : une fois l'écrou remis en place, la partie fraisée de
l'écrou doit être orientée vers le bas.
Français
D D
A A
C C
10
Fig. 1
B B
Fig. 2
