5. Remplacement de la fourche Frog Leg
Pour déposer la fourche Frog Leg, veuillez suivre les instructions
ci-dessous :
• À l'aide d'une clé hexagonale, retirez les vis M6 illustrées
en position 1.4 (Fig. 9).
• Retirez le cache illustré en position 1.6 (Fig. 9).
• À l'aide d'une clé hexagonale, retirez les vis de sécurité en
position 1.5 (Fig. 9).
• Ouvrez le contre-écrou illustré en position 1.7 (Fig. 9)
à l'aide du kit 66009203-ET.
• Déposez le boulon de fourche illustré en position 1.3
(Fig. 9) à l'aide de la clé illustrée en position 1.1.
Pour remonter la nouvelle fourche Frog Leg, suivez les
instructions ci-dessous en appliquant systématiquement le bon
couple de serrage à chaque étape :
• Montez le boulon de fourche en position 1.3 (Fig. 9).
• Insérez la vis de sécurité en position 1.5 (Fig. 9).
• Clipsez le cache illustré en position 1.6 (Fig. 9).
• Réglez l'angle de la fourche, le carrossage et la hauteur,
conformément aux instructions du manuel technique.
• Fermez le contre-écrou en position 1.7 (Fig. 9) et serrez au
couple de 28 Nm.
• Insérez les vis M6 illustrées en position 1.4 (Fig.9)
et serrez au couple de 7 Nm.
Rev.C 13

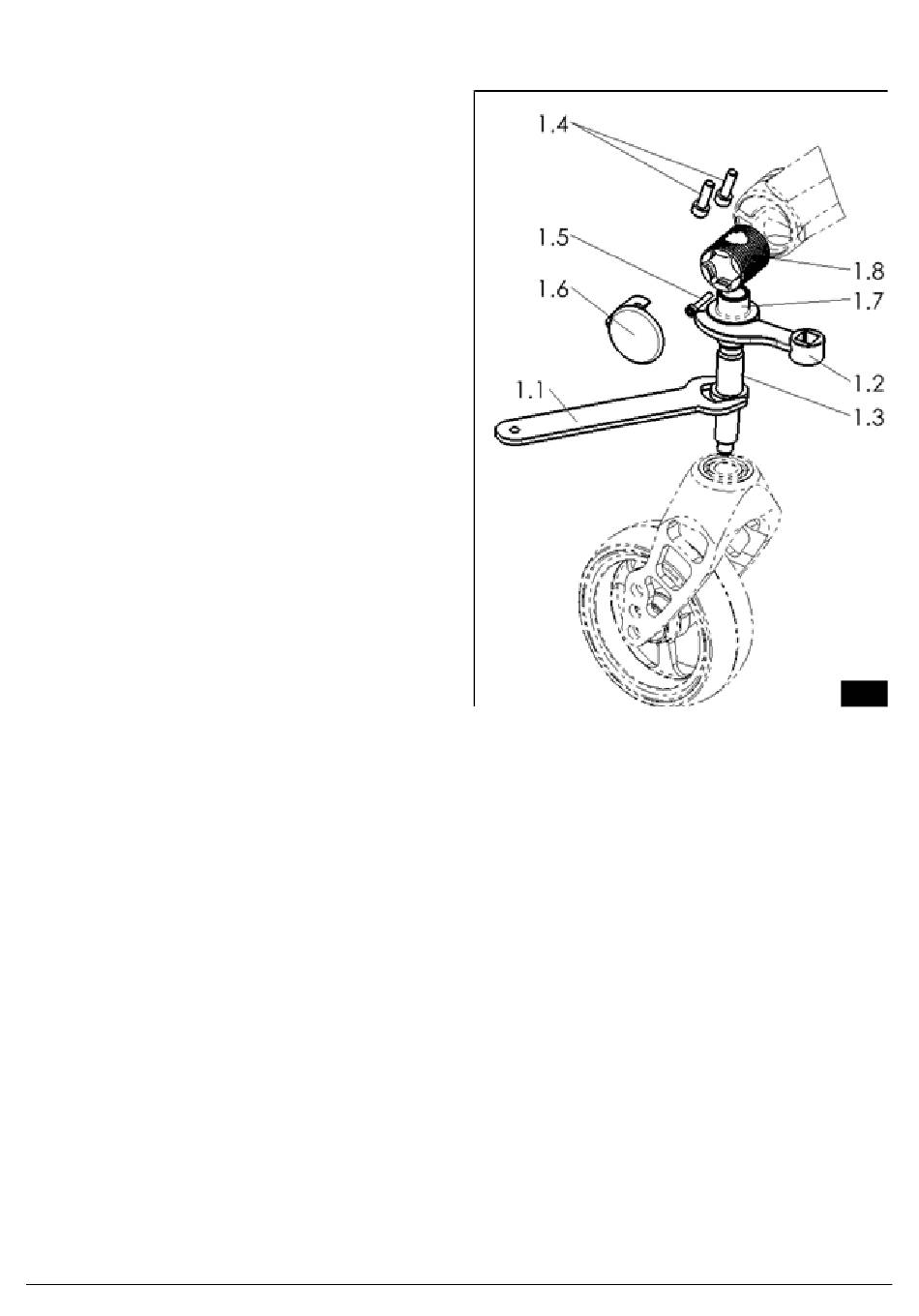

Fig. 9
Français
