Quickie Nitrum Bedienungsanleitung Seite 6

Mit dem Verstellmechanismus der Lenkradgabel können drei
verschiedene Einstellungen vorgenommen werden:
• Winkel der Lenkradgabel
• Richtungsstabilität
• Höhe der Lenkradgabel
Die Einstellungen für Geradeauslauf und Höhe der
Lenkradgabel wurden

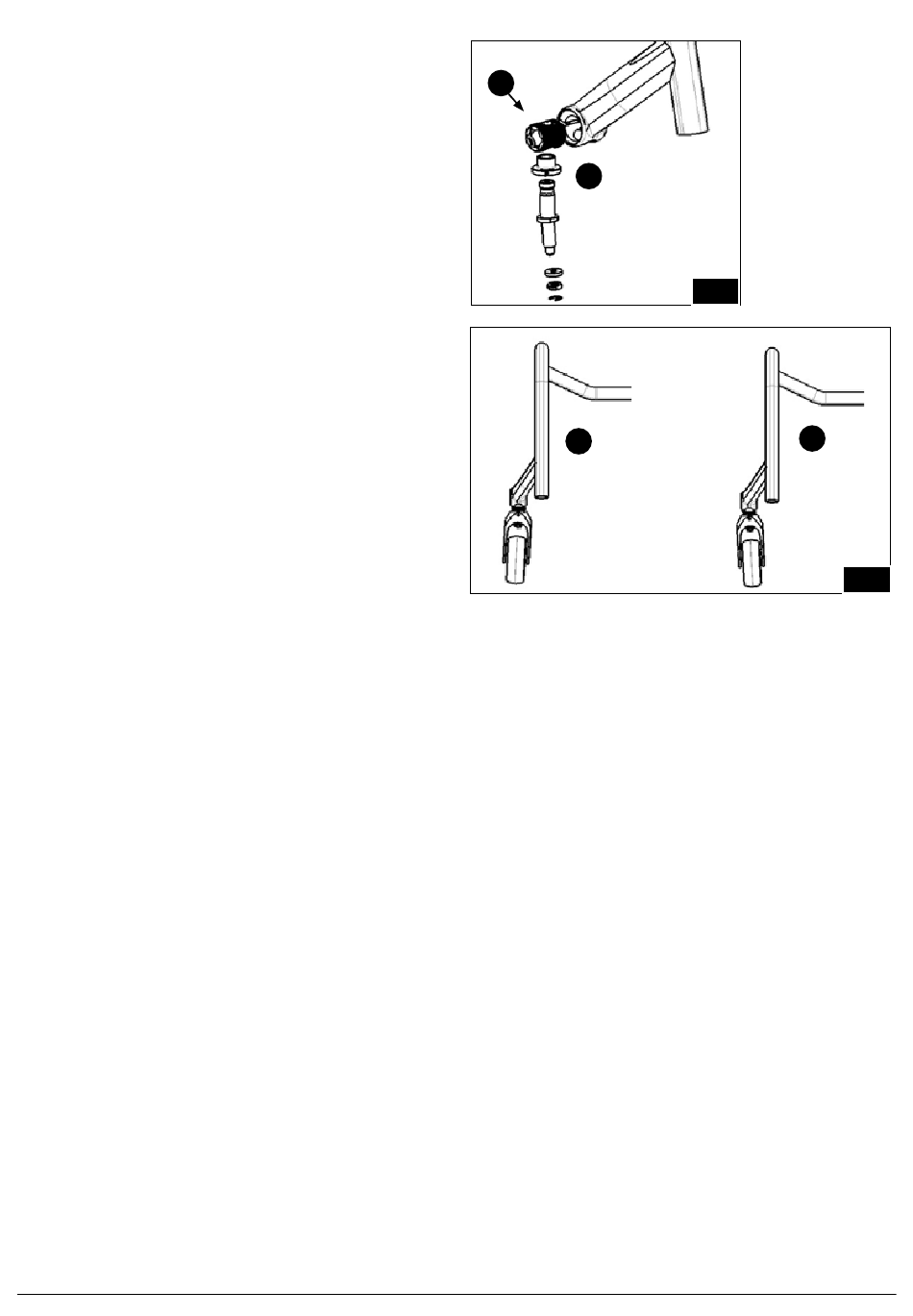

kombiniert: Wird die leicht abgewinkelte Lenkradachse (A)
gedreht (Fig. 1), bewegt sich die Gabel nach innen (B) oder
außen (C) (Fig. 2).
Gleichzeitig ändert sich der Abstand der Lenkradgabel vom
Rahmen mit jeder ganzen Umdrehung um 1 mm.
Die Einstellungen werden im nachfolgenden Abschnitt im Detail
beschrieben.
HINWEIS: Die folgenden Einstellungen dürfen nur von Sunrise
Medical Fachhändlern vorgenommen werden
HINWEIS: Sie finden dazu auch ein Service-Video auf dem
YouTube-Kanal von Sunrise Medical
WARNUNG:
• Falsch oder unsachgemäß ausgeführte Einstellungen
können zur Beschädigung des Rollstuhls oder zu Stürzen
und schweren Verletzungen des Benutzers und anderer
Personen führen.
• Wenn Drehmomente angegeben werden, empfehlen wir
dringend, einen Drehmomentschlüssel zu verwenden (nicht
im Lieferumfang enthalten), damit das richtige Drehmoment
erzielt wird.
• Einige der Schrauben, die bei der Herstellung verwendet
werden, weisen eine Schraubensicherung auf (blauer Punkt
auf dem Gewinde). Sie können maximal drei Mal gelöst und
wieder angezogen werden und müssen dann durch neue
Schrauben mit Schraubensicherung ersetzt werden.
Sie können aber auch die Schraubensicherung Loctite™ 243
auf die Schrauben aufbringen und sie dann wieder
einsetzen.
Auswechseln der Zylindermutter
• Wenn die in Fig. 1-D gezeigte Zylindermutter ausgewechselt
werden muss, wird dringend empfohlen, Carbon-
Montagepaste (Teile-Nummer 71208300) aufzutragen, um
die optimale Einstellung zu gewährleisten. Es wird dringend
empfohlen, diese Einstellung von einem autorisierten
Fachhändler vornehmen zu lassen.
Bitte denken Sie beim Auswechseln der Zylindermutter
daran, die Sicherheitsschraube wie in Kapitel 5 gezeigt
zu entfernen. Achten Sie nach dem Auswechseln der
Zylindermutter auf die richtige Ausrichtung – die Ansenkung
der Zylindermutter muss nach unten gedreht werden.
Deutsch
D D
A A
C C
6
Fig. 1
B B
Fig. 2
Rev.C
