8 WARTUNG

2. Wischen Sie vorsichtig die Oberflächen des M-122.2DD1 ab.

8.3

Bewegungsplattform manuell verfahren

Das manuelle Verfahren der Bewegungsplattform kann erforderlich sein,

■ um Montagebohrungen für Befestigungsschrauben im Grundkörper des Positionierers

zugänglich zu machen,

■ um die Bewegungsplattform vom mechanischen Anschlag weg zu bewegen und so die

Betriebsbereitschaft des M-122.2DD1 wiederherzustellen.

Werkzeug und Zubehör

■ Sechskantschlüssel SW 1,5 (im

Voraussetzungen

Sie haben den M-122.2DD1 von der Elektronik getrennt.

✓

Bewegungsplattform manuell verfahren

1. Führen Sie den Sechskantschlüssel in den Spindelzugang ein (Lage siehe Abbildung), bis

Sie einen Widerstand spüren.

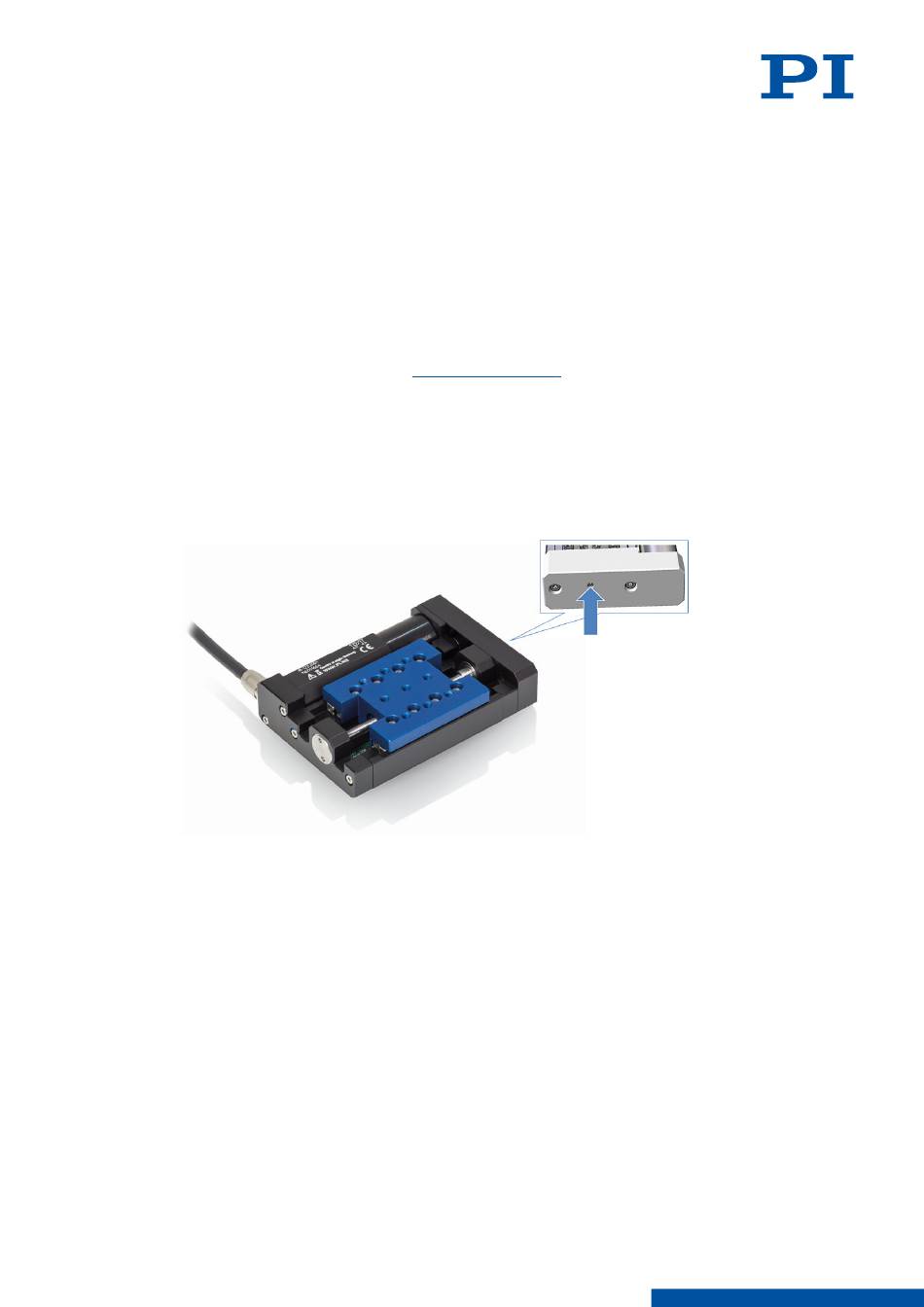

Abbildung 8: Spindelzugang des M-122.2DD1

2. Drehen Sie den Sechskantschlüssel so weit wie nötig:

■ Drehung im Uhrzeigersinn: Bewegungsplattform wird vom Kabelabgang weg bewegt

■ Drehung gegen den Uhrzeigersinn: Bewegungsplattform wird in Richtung des

Kabelabgangs bewegt

➔ Die Drehbewegung wird direkt auf die Antriebsspindel übertragen, so dass die Plattform

bewegt wird.
