PI M-122.2DD1 Benutzerhandbuch Seite 22

6 INSTALLATION

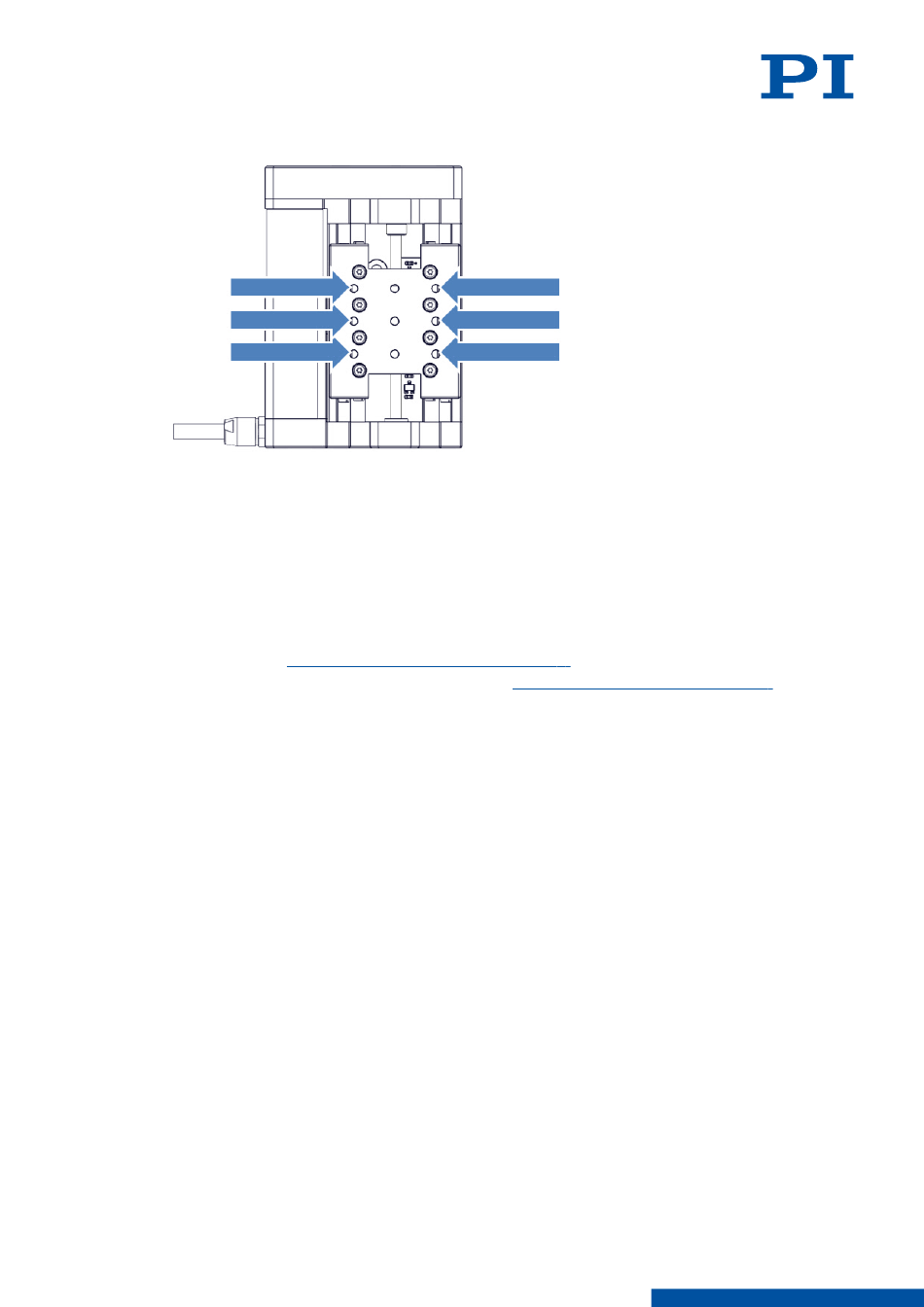

Abbildung 7: Position der Montagebohrungen in der Bewegungsplattform
Werkzeug und Zubehör
Montagesatz zur Befestigung der Last am M-122.2DD1:
■ Mindestens 3 Befestigungsschrauben M3 geeigneter Länge
■ Geeigneter Schraubendreher
Voraussetzungen
Sie haben die
✓
Sie haben den M-122.2DD1 ordnungsgemäß
✓
Der M-122.2DD1 ist nicht an der Elektronik angeschlossen.
✓
Sie haben die Last so vorbereitet, dass sie an den Montagebohrungen auf der
✓
Bewegungsplattform befestigt werden kann:
■ Der Abstand zwischen dem Schwerpunkt der Last und dem Zentrum der
Bewegungsplattform ist in alle Richtungen möglichst gering.
■ Für das Befestigen der Last auf der Bewegungsplattform sind mindestens drei Punkte
vorgesehen.
Last auf M-122.2DD1 befestigen
1. Richten Sie die Last so auf der Bewegungsplattform aus, dass die ausgewählten
Montagebohrungen in der Bewegungsplattform für die Befestigung der Last verwendet
werden können.
2. Drehen Sie die Schrauben an allen Montagebohrungen vollständig ein.
Beachten Sie die Anzugsdrehmomente für Schrauben
3. Überprüfen Sie den festen Sitz der Last auf der Bewegungsplattform.
22
MP61DE ‒ 28.01.2025
allgemeinen Sicherheitshinweise (S. 8) gelesen und verstanden.
auf einer Unterlage befestigt (S.
B E W E G E N | P O S I T I O N I E R E N
15).
