PI M-122.2DD1 Benutzerhandbuch Seite 17

6 INSTALLATION
6.1.2 M-122.2DD1 von unten befestigen
Übersicht

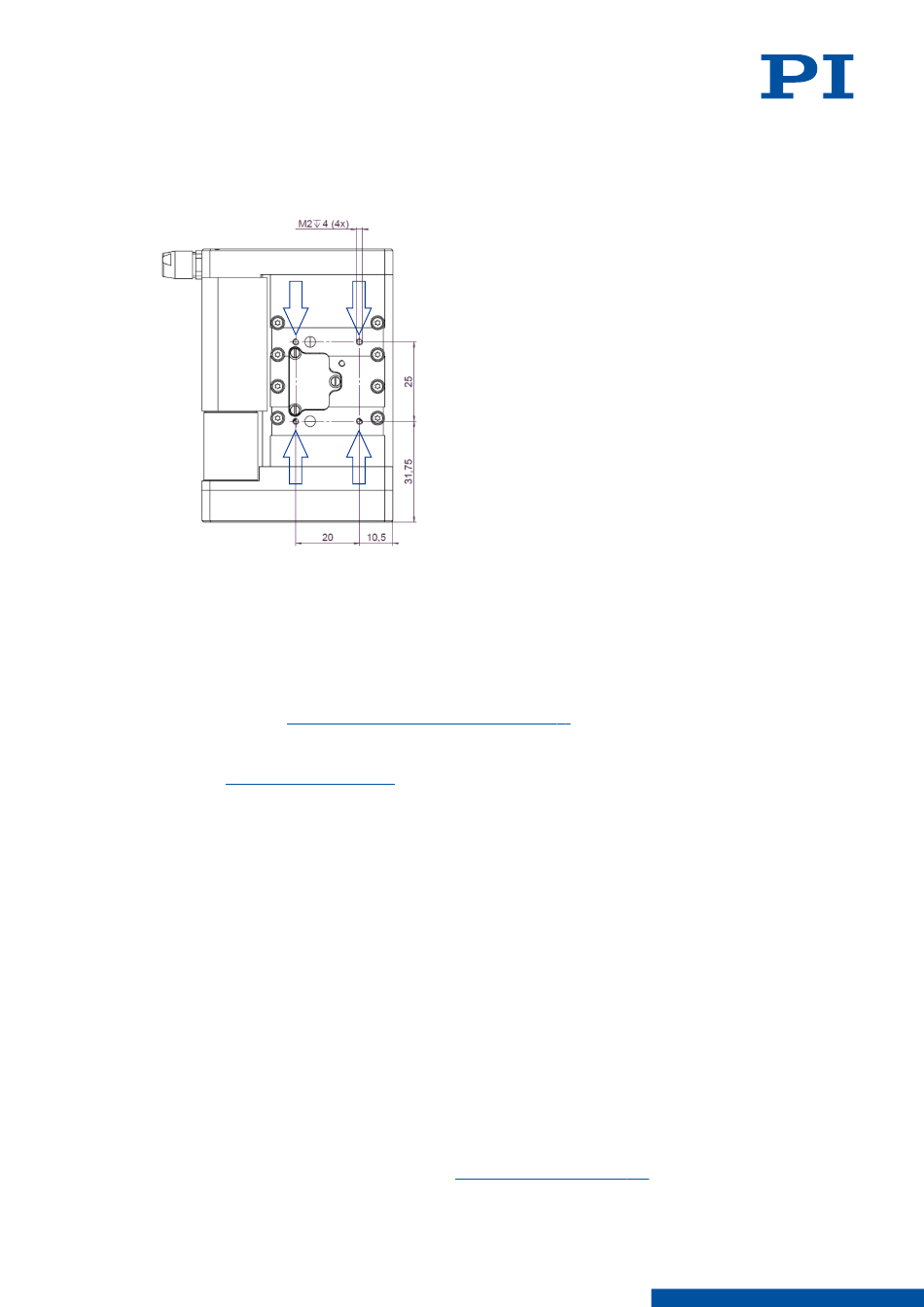

Abbildung 4: Montagebohrungen zur Montage des M-122.2DD1 von unten
Werkzeug und Zubehör
■ 4 Schrauben M2 geeigneter Länge
■ Geeigneter Schraubendreher
Voraussetzungen
Sie haben die
✓
Sie haben eine geeignete Unterlage mit den erforderlichen Bohrungen zur Aufnahme der
✓
Schrauben und ggfs. Passstifte bereitgestellt. Erforderliche Lage und Tiefe der Bohrungen
siehe
■ Die Ebenheit der Oberfläche ist ≤ 10 μm.
■ Bei Anwendungen mit großen Temperaturschwankungen: Die Unterlage besitzt
möglichst dieselben Wärmeausdehnungseigenschaften wie der M-122.2DD1.
Sie haben den Platzbedarf für eine knickfreie und vorschriftsmäßige Kabelführung
✓
berücksichtigt.
■ Die Kabelführung behindert nicht die Bewegung des M-122.2DD1.
■ Das Kabel reibt bei Bewegungen des M-122.2DD1 nicht an scharfen Kanten.
M-122.2DD1 von unten auf Unterlage befestigen
1. Richten Sie den M-122.2DD1 so auf der Unterlage aus, dass sich die entsprechenden
Montagebohrungen an der Unterseite des M-122.2DD1 und in der Unterlage überdecken.
2. Drehen Sie die M2-Schrauben an allen Montagebohrungen vollständig ein.
3. Überprüfen Sie den festen Sitz des M-122.2DD1 auf der Unterlage.
6.1.3 M-122.2DD1 mit Adapter befestigen
Werkzeug und Zubehör
■ Adapterplatte M-110.01, erhältlich als
17
MP61DE ‒ 28.01.2025
allgemeinen Sicherheitshinweise (S. 8)
"Abmessungen" (S. 33).
gelesen und verstanden.
optionales Zubehör (S. 12)
