6 INSTALLATION
Übersicht

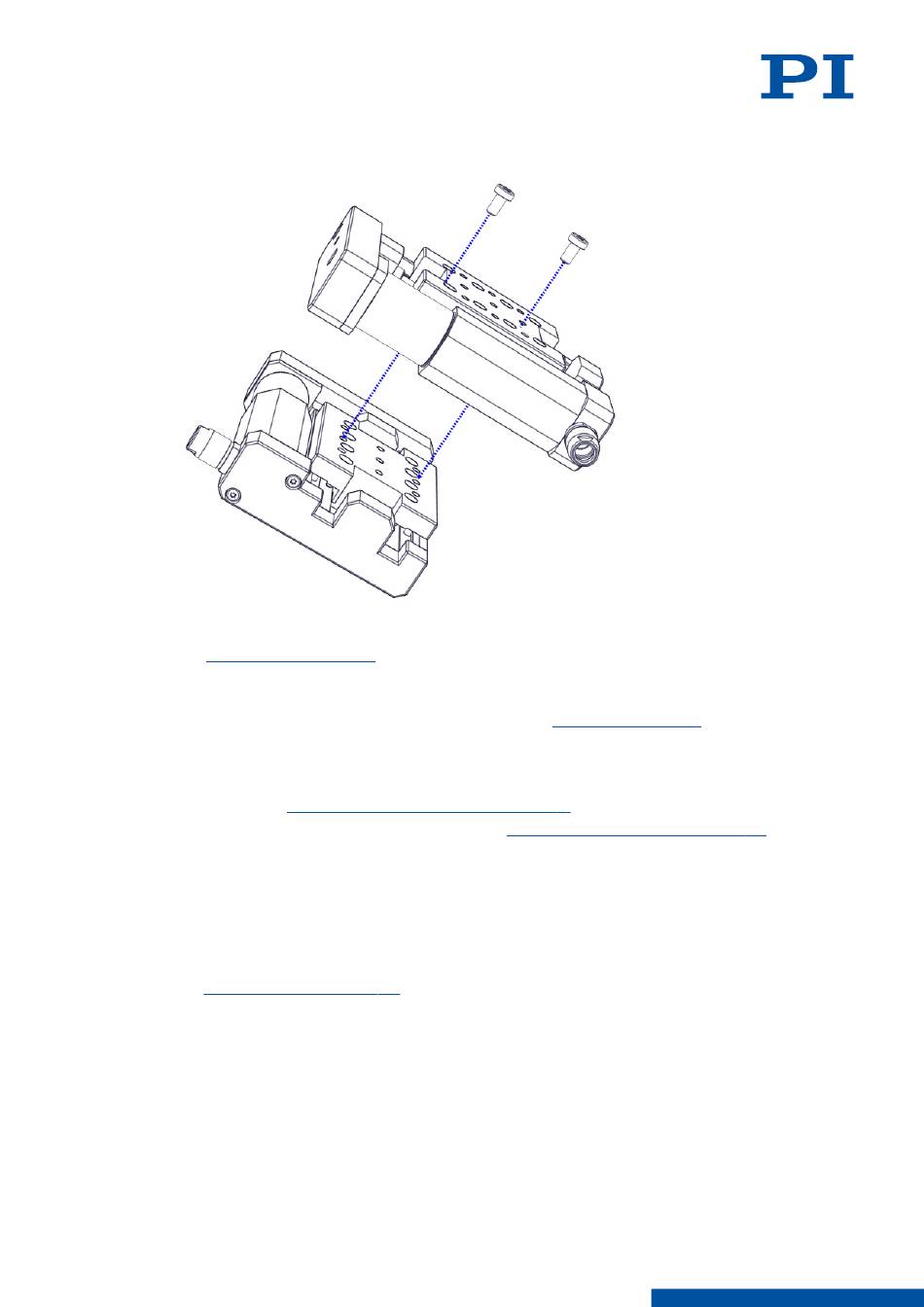

Abbildung 5: Aufbau eines XY-Systems
Siehe "Abmessungen" (S. 33)
Werkzeug und Zubehör
■ Montagesatz zur Befestigung des M-122.2DD1 (im
■ Geeigneter Schraubendreher
Voraussetzungen
Sie haben die
✓
Der untere M-122.2DD1 ist ordnungsgemäß
✓
Sie haben den Platzbedarf für eine knickfreie und vorschriftsmäßige Kabelführung
✓
berücksichtigt.
Die Positionierer sind nicht an die Elektronik angeschlossen.
✓
6.2.2 Vertikales Mehrachssystem aufbauen
Der M-122.2DD1 kann als Z-Achse verwendet werden. Es wird ein Adapterwinkel benötigt,
siehe Optionales Zubehör (S.
Bezeichnungen in dieser Anleitung:
■ Horizontaler Positionierer: Bildet die horizontale Achse des Mehrachssystems
■ Vertikaler Positionierer: Bildet die vertikale Achse des Mehrachssystems, wird um 90°
gedreht vertikal am Adapterwinkel befestigt
19
MP61DE ‒ 28.01.2025
