TELECO AUTOMATION TVSLIM868C10L Bedienungsanleitung
Inhaltsverzeichnis
Quicklinks
FR - RÉCEPTEUR RADIO AVEC ALIMENTATION INTÉGRÉE 100W, 150W, 200W ET 240W - 230VAC POUR LE
CONTRÔLE D'UN MOTEUR 24VDC ET LED 1-COULEUR ANODE COMMUNE 24VDC.
DE - FUNKEMPFÄNGER MIT INTEGRIERTER STROMVERSORGUNG 100W, 150W, 200W UND 240W - 230VAC ZUR
STEUERUNG EINES 24VDC-MOTORS UND 1 FARBIGEN LICHT.

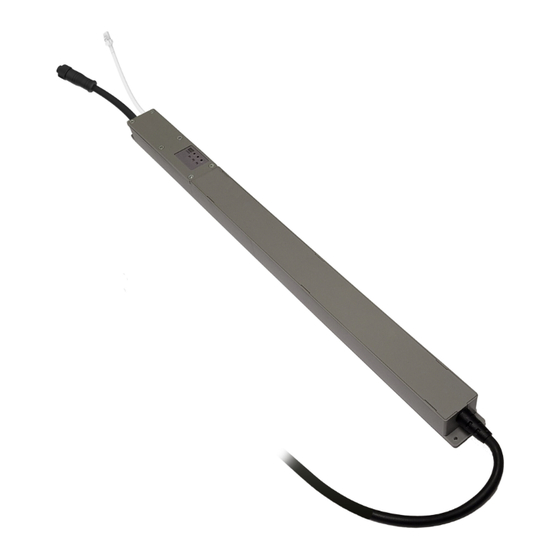

FR - Référence du produit
TVSLIM868C10L
TVSLIM868C15L
TVSLIM868C20L
TVSLIM868C24L
FR - Le produit garantit un indice de protection IP44 s'il est correctement assemblé.
DE - Bei sachgemäßer Installation entspricht das Produkt der Schutzklasse IP44.
TVSLIMxxxC10L-C15L-C20L-C24L
TELECO AUTOMATION SRL
Via dell'Artigianato, 16 - 31014 Colle Umberto (TV) ITALY
TELEPHONE: +39.0438.388511 - www.telecoautomation.com
DE - Artikelnummer
(100W, 868.3MHz)
(150W, 868.3MHz)
(200W, 868.3MHz)
(240W, 868.3MHz)
This document is the property of Teleco Automation Srl, which reserves all reproduction and copyrights
TVSLIM916C10L
TVSLIM916C15L
TVSLIM916C20L
TVSLIM916C24L
DOC.: T939.08_B
(100W, 916MHz)
(150W, 916MHz)
(200W, 916MHz)
(240W, 916MHz)
DATE: 21/06/23
