Rehatec Nele Gebrauchsanweisung Seite 26

5. Betrieb
5.8 Antriebsräder und Trommelbremsen (Optional für Outdoor-Variante)
GEFAHR! Alle Einstellungen nur ohne Patienten durchführen!
WARNUNG! Das Untergestell muss auf einem festen, ebenen
und horizontalen Untergrund stehen.

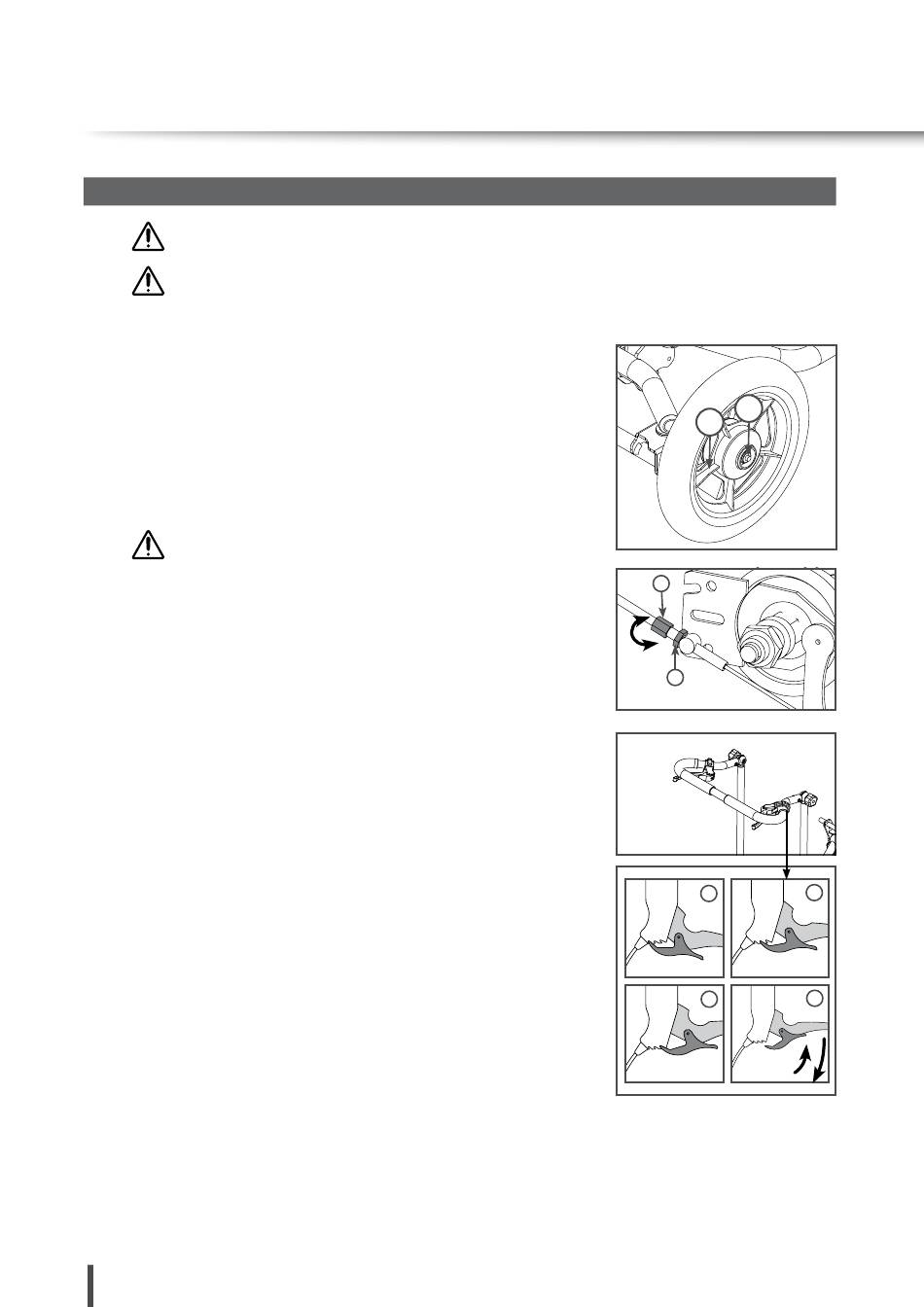

Das Noah Outdoor-Untergestell ist mit zwei Antriebsrädern (Luftbe-
reift) mit Trommelbremsen und zwei Lenkrädern (6" PU) ausgestattet.
Gehen Sie folgendermaßen vor, um die Antriebsräder zu demontieren:
• Drücken Sie den Knopf an der Quick-Release-Steckachse (1) und
• entfernen Sie gleichzeitig das Rad (2) durch Ziehen in Ihre Richtung
vom Untergestell.
Führen Sie beim Einbau die gleichen Schritte in umgekehrter Reihenfolge
aus.
GEFAHR! Aufgrund der Abnutzung während des Gebrauchs
müssen die Bremsen für den normalen Betrieb möglicherwei-
se nachgestellt werden. Die Verwendung eines Untergestells
ohne ordnungsgemäße Bremsen ist verboten!
Zum Einstellen der Bremswirkung gehen Sie wie folgt vor:
• Lösen Sie die Bremsen.
• Mutter (3) gegen den Uhrzeigersinn lösen.
• Bremsdruck durch Drehen der Schraube (4) einstellen.
• Drehen der Schraube (4) zur Trommelbremse verringert die Bremswir-
kung.
• Wenn die Einrichtung abgeschlossen ist, Mutter (3) im Uhrzeigersinn
wieder fest anziehen.
• Bremswirkung gemäß Angabe der Feststellpositionen prüfen. Ggf.
Vorgang wiederholen.
Die Bremshebel sind mit einer Positionssperre ausgestattet und bei kor-
rekter Einstellung der Bremsen erfolgt beim Betätigen eine stufenweise
Erhöhung der Bremskraft.
Leichtes Abbremsen (Bild 1): Durch leichtes Ziehen am Bremshebel die
Feststellung in die erste Verzahnung einrasten.
Starkes Abbremsen(Bild 2): Durch festes Ziehen am Bremshebel die
Feststellung in die zweite Verzahnung einrasten.
Parkposition(Bild 3): Durch festes Ziehen am Bremshebel die Feststel-
lung in die dritte Verzahnung einrasten.
Lösen der Bremse (Bild 4): Feststellung und Bremshebel anziehen,
Bremshebel mit angezogener Feststellung lösen.
