Rehatec Nele Gebrauchsanweisung Seite 41

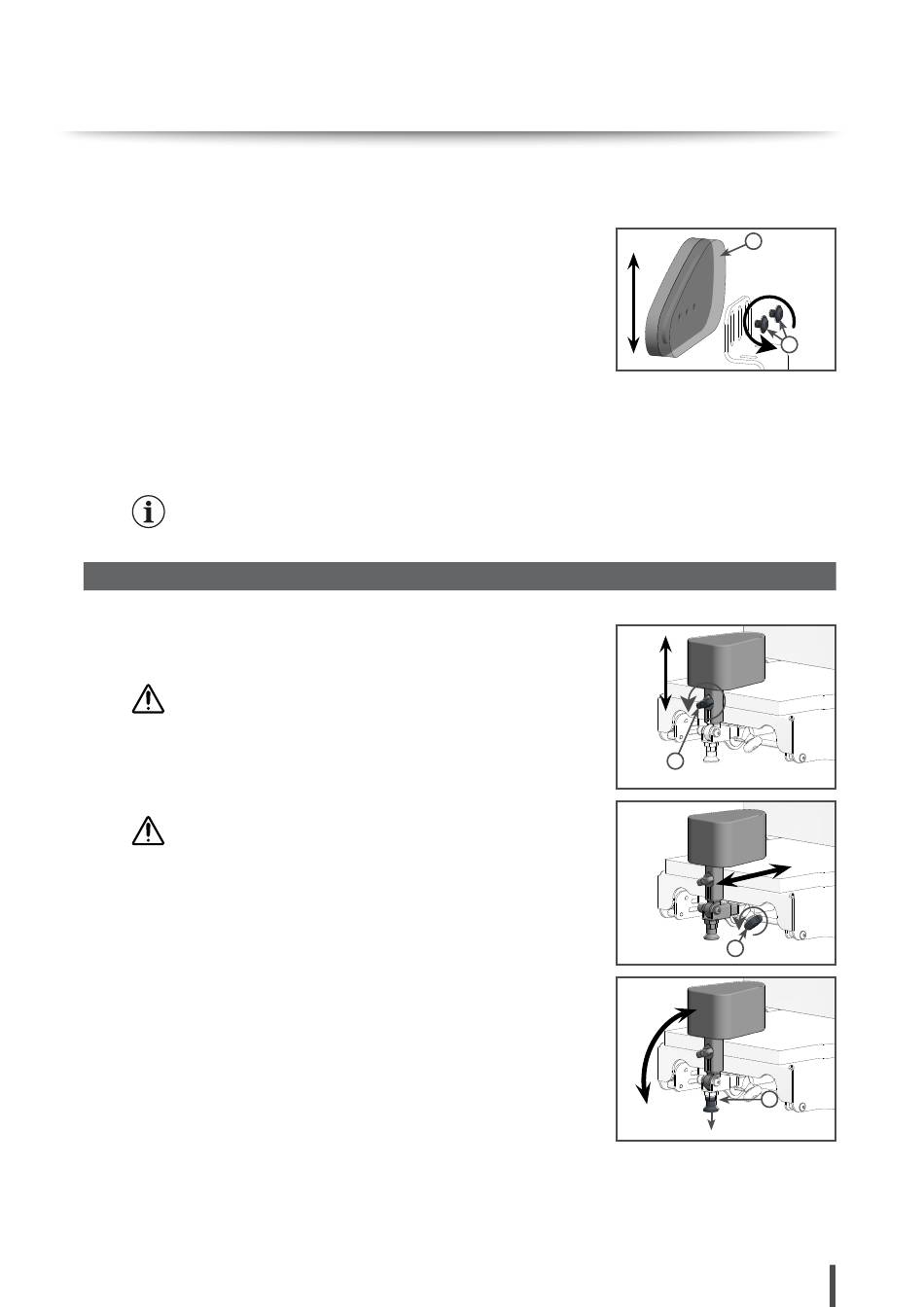

Einstellung der Oberschenkelführungshöhe und -tiefe: Öffnen Sie den
Reißverschluss des Pelottenbezugs und nehmen Sie den Bezug und das
Polster (1) ab. Im nächsten Schritt lösen Sie die Innensechskantschrau-
ben (2). Jetzt folgen Sie den weiteren Schritten:
Höhenverstellung: Schieben Sie die Oberschenkelführung in die erfor-
derliche Position.
Tiefenverstellung: Entfernen Sie die Innensechskantschrauben und po-
sitionieren Sie die Oberschenkelführung in der gewünschten Position.
Drehen Sie die beiden Schrauben (2) im Uhrzeigersinn wieder fest. Ste-
cken Sie nun das Polster (1) auf das Pelottenblech und stülpen Sie den
Bezug über das Polster. Zuletzt ziehen Sie den Reißverschluss entspre-
chend zu.
Wiederholen Sie den Vorgang, um die zweite Oberschenkelfüh-
rung einzustellen.
6.18 Oberschenkelführungen (optional)
Der Abduktionskeil ist für die Spreizung der Beine/Knie konzipiert. Er
kann in der Höhe und Tiefe verstellt werden und ist zusätzlich abklapp-
bar.
GEFAHR! Achten Sie auf eine etwaige Klemm- und Quetschge-
fahr der Finger!
Einstellung der Abduktionskeilhöhe: Lösen Sie die Flügelschraube (1)
gegen den Uhrzeigersinn und schieben Sie den Abduktionskeil in die
gewünschte Höhe. Ziehen Sie nun die Flügelschraube (1) wieder fest an.
GEFAHR! Die maximale Verstellung ist erreicht, wenn die
Unterlegscheibe der Flügelschraube bündig mit der Kante
abschließt.
Einstellung der Abduktionskeiltiefe: Lösen Sie die Flügelschraube (2)
gegen den Uhrzeigersinn und verstellen Sie den Abduktionskeil in die
gewünschte Position. Ziehen Sie die Flügelschraube (2) wieder fest an.
Abklappen des Abduktionskeils: Ziehen Sie den Arretierbolzen (3) nach
unten und halten Sie den Arretierbolzen dabei fest. Nun können Sie
den Abduktionskeil nach unten abklappen. Wenn Sie die Ausgangspo-
sition wieder einnehmen möchten, dann klappen Sie den Abduktions-
keil wieder nach oben bis der Arretierbolzen (3) hörbar einrastet.
1024077_3.1 Technische Änderungen und Druckfehler vorbehalten.
1
2
1
2
3
41 von 72
