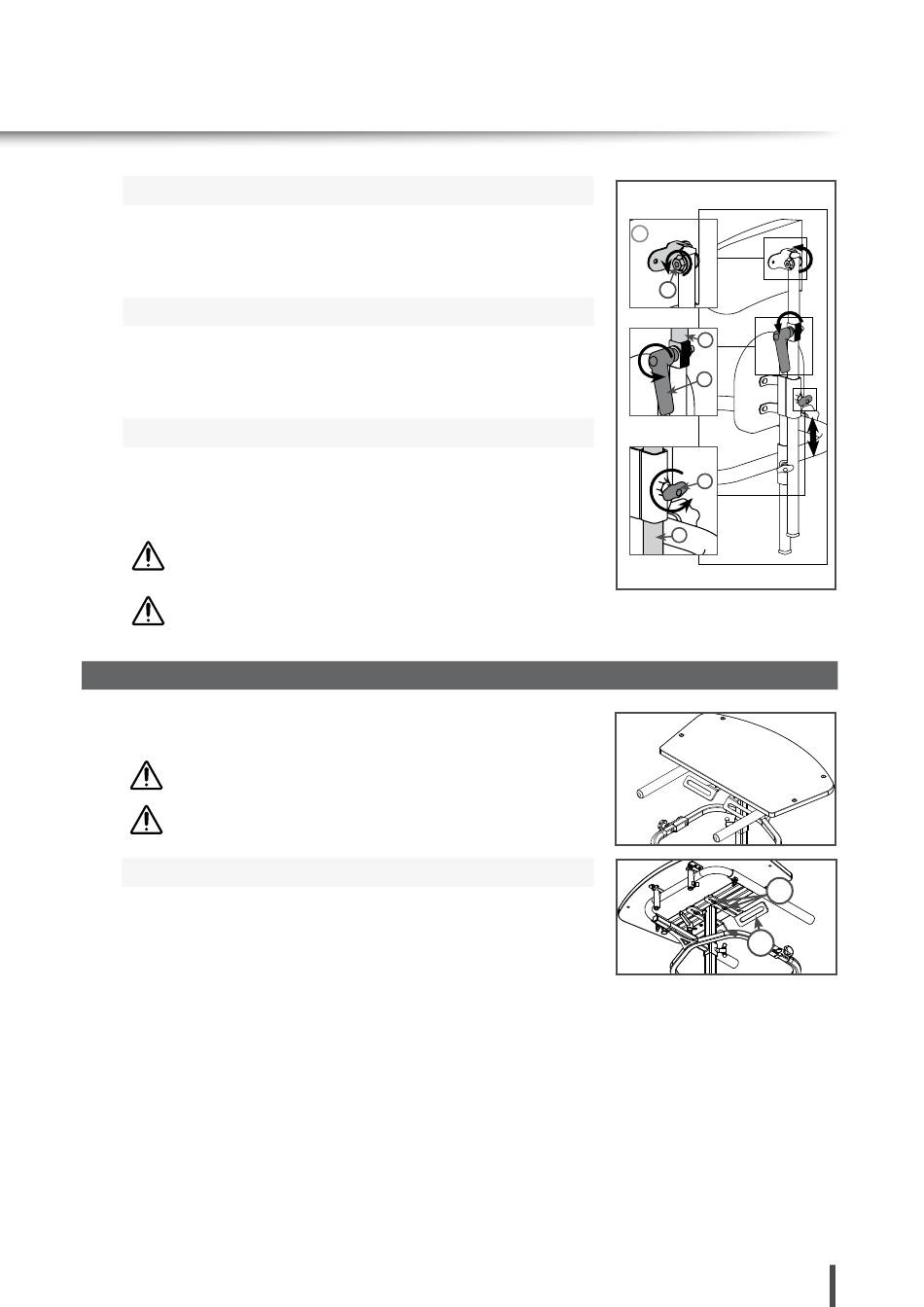

Rehatec Jumbo Gebrauchsanweisung Seite 27

Für Neigungsverstellung:
[1]
• Schraube gegen den Uhrzeigersinn lösen.
• Die gewünschte Neigung der Kopfstütze
[1]
• Schraube im Uhrzeigersinn wieder fest anziehen
Für Winkelverstellung:
• Klemmhebel [3] gegen den Uhrzeigersinn lösen.
• Den gewünschten Winkel bei dem Kopfstützenhalter
• Klemmhebel [3] im Uhrzeigersinn wieder fest anziehen.
Für Höhenverstellung:
[5]
• Flügelschraube
• Kopfstützenhalter [6]
[5]
• Flügelschraube
GEFAHR! Ziehen Sie nach jeder vorgenommenen Einstellung
alle Klemmelemente wieder fest!
VORSICHT! Die maximale Verstellung ist erreicht, wenn die
Rohre mit der Führung abschließen.
6.15 Befestigungsösen (Optional für Jumbo Stehorthesen)
Die Befestigungsösen dienen dazu, die Stehorthesen einfacher am
Gerät zu befestigen (zu Sichern).
VORSICHT! Es ist auf Klemm- und Quetschgefahr zu achten!
WICHTIG Durch das abklappen des Tisches können die Einstel-
lungen einfacher durchgeführt werden.
Für die Tiefeneinstellung:
[1]
• Schrauben gegen den Uhrzeigersinn lösen.
[2]
• Befestigungsöse
• Schrauben [1] im Uhrzeigersinn wieder fest anziehen
1023947_3.0 Technische Änderungen und Druckfehler vorbehalten.
[2] einstellen
gegen den Uhrzeigersinn lösen.
auf die gewünschte Höhe schieben.
im Uhrzeigersinn wieder fest anziehen.
auf die gewünschte Tiefe einstellen.
2
[4]
einstellen.
1
4
3
5
6
1
2
27 von 48
