Rehatec Nele Gebrauchsanweisung Seite 43

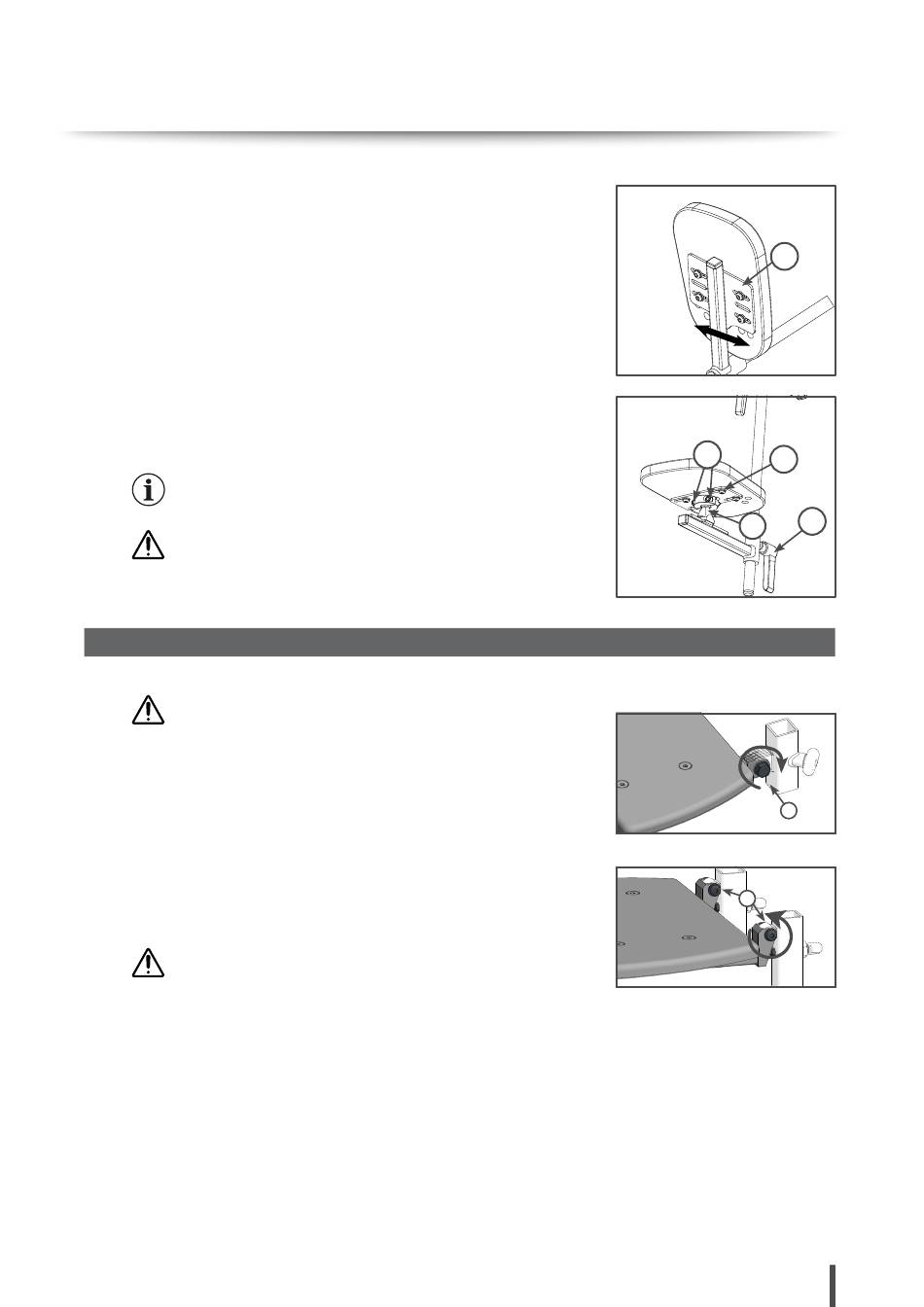

Einstellung der Fußbankpositionen: Lösen Sie jeweils die 4 Innensechs-
kantschrauben (3) der jeweiligen Fußbank gegen den Uhrzeigersinn
und positionieren Sie die jeweilige Fußbank entsprechend Ihren Anfor-
derungen. Danach ziehen Sie die 4 Innensechskantschrauben (3) der
jeweiligen Fußbank im Uhrzeigersinn wieder fest.
Optional kann die geteilte Fußbank mit einem Kugelgelenk (4) für
Spitzfußkorrektur ausgestattet werden.
Einstellung des Fußwinkels mit einem Kugelgelenk
Lösen Sie die beiden Sechskantschrauben (5) gegen den Uhrzeigersinn
und stellen Sie die Fußbank in der gewünschten Neigung ein. Danach
ziehen Sie die beiden Sechskantschrauben (5) wieder fest.
Die Einstellung von der Tiefe und Fußbankwinkel erfolgt wie im
Kapitel „Fußbankaufnahme / Kniewinkeln " beschrieben.
GEFAHR! Ziehen Sie nach jeder vorgenommenen Einstellung
alle Schraubverbindungen wieder fest!
6.21 Fußwinkel verstellbar und der Hochklappmechanik (optional)
GEFAHR! Achten Sie auf eine etwaige Klemm- und Quetschge-
fahr der Finger!
Einstellung der Fußwinkel, verstellbar: Lösen Sie die beiden Sechs-
kantschrauben 1 gegen den Uhrzeigersinn und stellen Sie die Fußbank
in der gewünschten Neigung ein. Danach ziehen Sie die beiden Sechs-
kantschrauben 1 wieder fest
Einstellung der Hochklappmechanik: Die Hochklappmechnik kann zum
vereinfachten Ein- und Aussteigen nach oben geklappt werden. Durch
lösen der Innensechskantschrauben 2 können Sie den entsprechenden
Neigungswinkel einstellen.
GEFAHR! Ziehen Sie nach jeder vorgenommenen Einstellung
alle Schraubverbindungen wieder fest!
1024077_3.1 Technische Änderungen und Druckfehler vorbehalten.
3
5
3
2
4
1
2
43 von 72
