4. Einstellungen des Gerätes

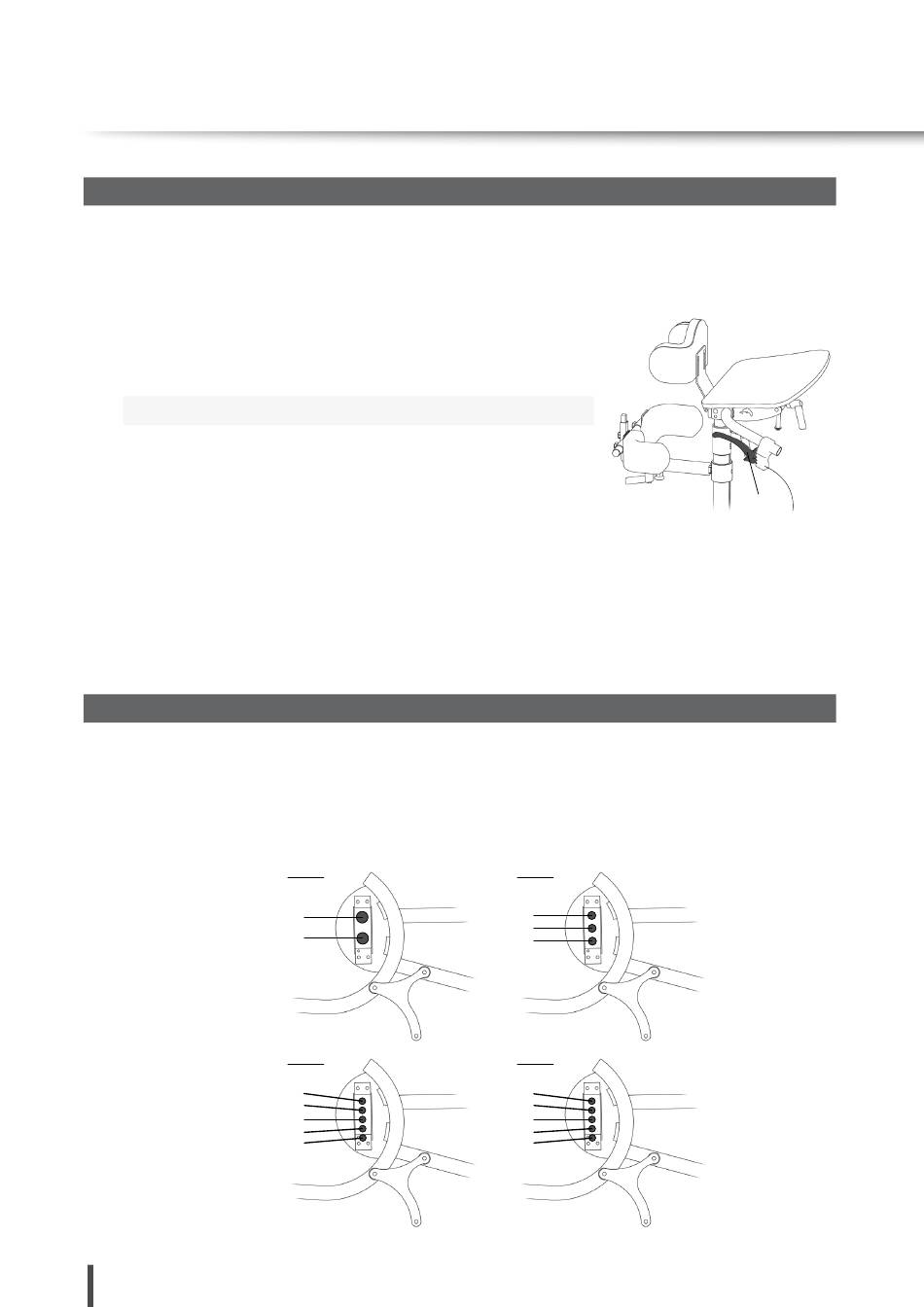

4.10 Einstellung Bremshebel / Trommelbremse

An Ihrem Stehgerät werden serienmäßig Räder mit Trommelbremsen
angebracht. Der Bremshebel befindet sich unter dem Therapietisch „A"
(falls vorhanden).
Die Trommelbremse arbeitet luftdruckunabhängig. Sie ist in der Radna­
be integriert und dadurch unzugänglich. Sie bietet der Begleitperson
die Möglichkeit, beim Schieben mit zu bremsen. Die Trommelbremse
ermöglicht auch ein dosiertes bzw. schleifendes Bremsen.

Einstellen der Trommelbremse:

Die Trommelbremse ist werkseitig voreingestellt. Es kann aber sein
dass diese nachjustiert werden muss. Zum genauen Einstellen der
Trommelbremse müssen Sie an der Einstell automatik am Bremsträger
die Schraube (durch die das Bremsseil geführt wird) etwas herausdre­
hen, bis Sie beim Drehen des Antriebsrades ein schleifendes Geräusch
hören. In diesem Zustand
liegen die Bremsbacken leicht an dem Nabengehäuse an. Anschließend
drehen Sie die Einstell schraube um 1 Umdrehung zurück und klemmen
diese mit der Mutter. Überprüfen Sie die Funktion der Trommelbremse
und stellen Sie eventuell die Einstellschraube nach.
4.11 Einstellung Antriebsräder
An Ihrem Stehgerät können je nach Gerätgröße verschiedene Radgrö­
ßen montiert werden. Um bei allen Größen die Räder problemlos um­
zustecken haben wir für jedes Gerät bestimmte Radplatten standard­
gemäß montiert. Anhand den vier Abbildungen können Sie erkennen
welches Loch Sie für welche Rädergröße benutzen müssen.
für 24"
für 22"
für 40"
für 38"
für 36"
für 34"
für 32"
24 von 28
Gr.0
Gr.2
Gr.1
für 32"
für 30"
für 28"
Gr.3
für 40"
für 38"
für 36"
für 34"
für 32"
A
