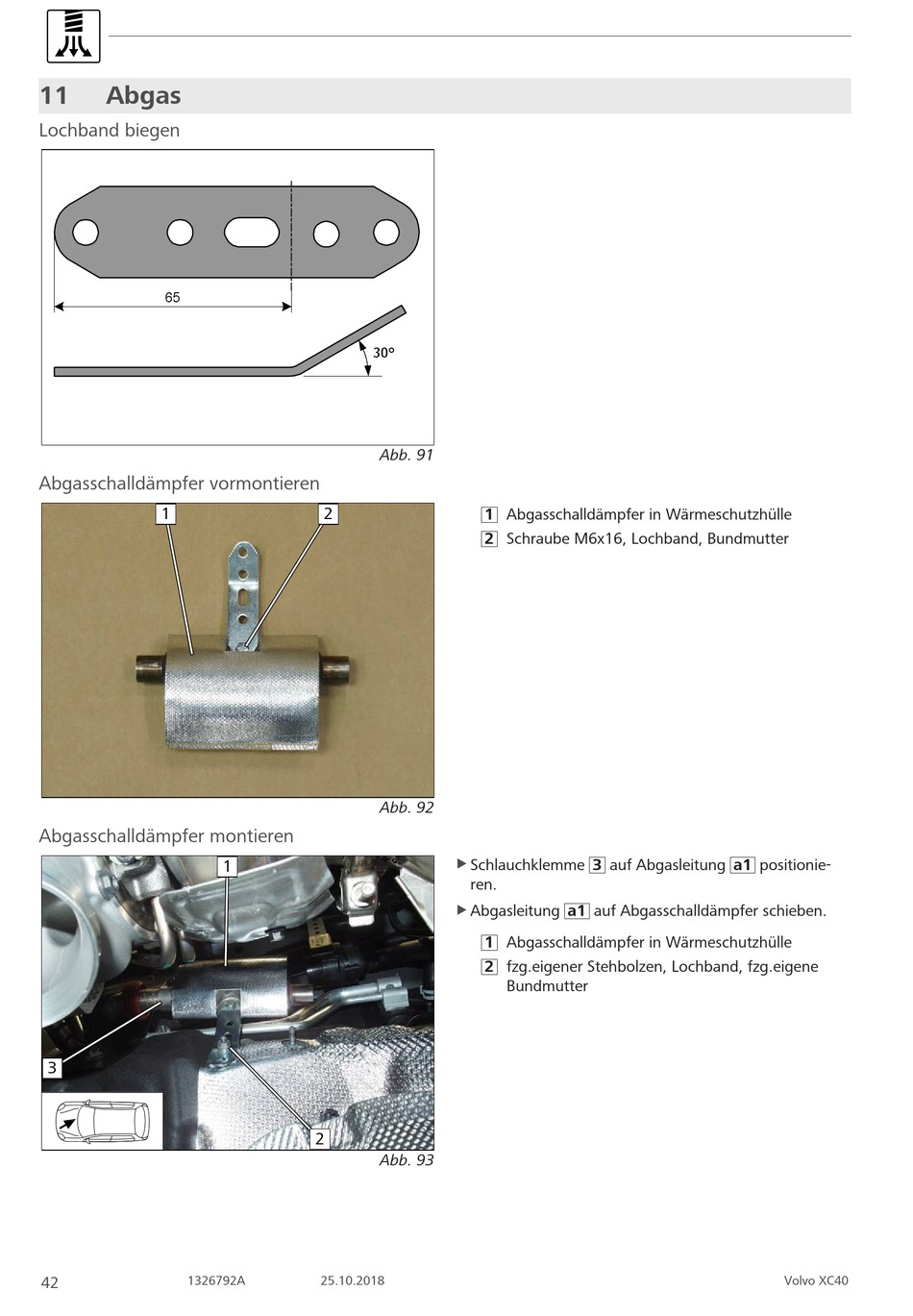

11 Abgas
Lochband biegen
65
Abgasschalldämpfer vormontieren
1
Abgasschalldämpfer montieren
3
1326792A
42
30°
Abb. 91
2
Abb. 92
1
2
Abb. 93
25.10.2018
1 Abgasschalldämpfer in Wärmeschutzhülle
2 Schraube M6x16, Lochband, Bundmutter
Schlauchklemme 3 auf Abgasleitung a1 positionie-
u
ren.
Abgasleitung a1 auf Abgasschalldämpfer schieben.
u
1 Abgasschalldämpfer in Wärmeschutzhülle
2 fzg.eigener Stehbolzen, Lochband, fzg.eigene
Bundmutter
Volvo XC40
