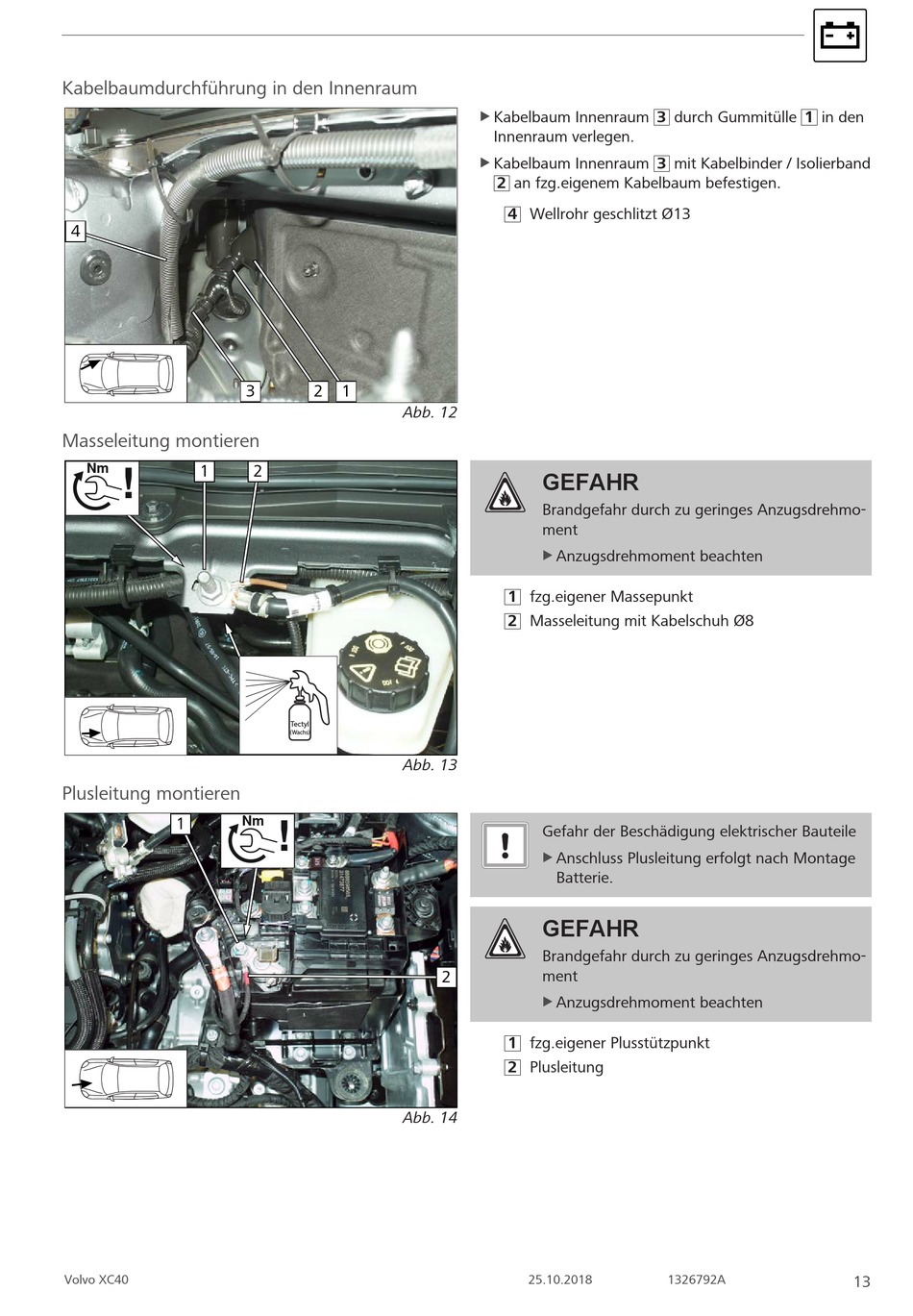

Kabelbaumdurchführung in den Innenraum
4
Masseleitung montieren
Nm
1
!
Plusleitung montieren
1
Volvo XC40
3 2 1
Abb. 12
2
Tectyl
(Wachs)
Abb. 13
Nm
!
Abb. 14
Kabelbaum Innenraum 3 durch Gummitülle 1 in den
u
Innenraum verlegen.
Kabelbaum Innenraum 3 mit Kabelbinder / Isolierband
u
2 an fzg.eigenem Kabelbaum befestigen.
4 Wellrohr geschlitzt Ø13
GEFAHR
Brandgefahr durch zu geringes Anzugsdrehmo-
ment
Anzugsdrehmoment beachten
u
1 fzg.eigener Massepunkt
2 Masseleitung mit Kabelschuh Ø8
Gefahr der Beschädigung elektrischer Bauteile
Anschluss Plusleitung erfolgt nach Montage
u
Batterie.
GEFAHR
Brandgefahr durch zu geringes Anzugsdrehmo-
2 ment
Anzugsdrehmoment beachten
u
1 fzg.eigener Plusstützpunkt
2 Plusleitung
