Webasto Thermo Top Evo Einbaudokumentation Seite 37

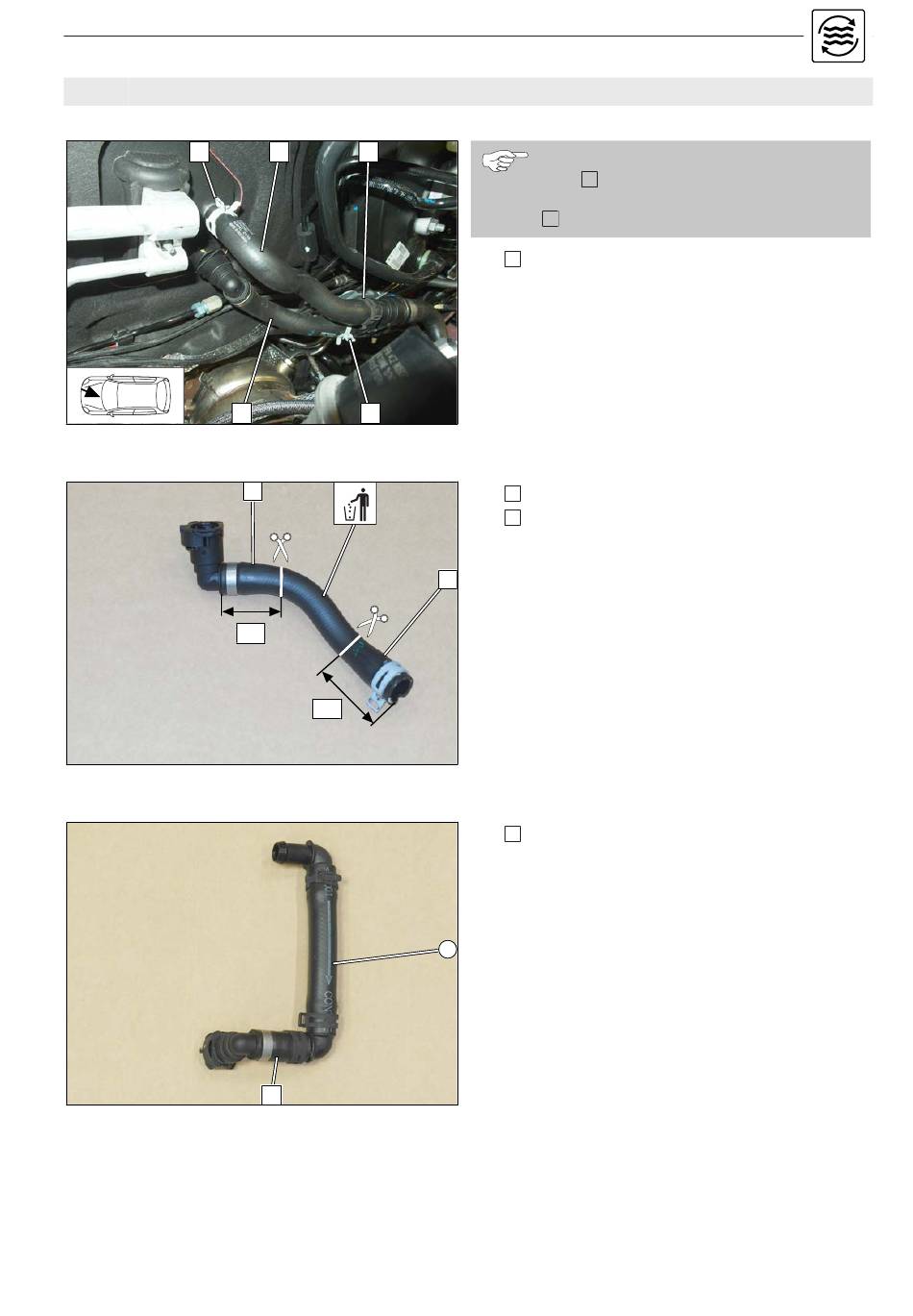

10.2 Erstellung Kühlmittelkreislauf
Fzg.eigene Schläuche demontieren
1
Trennstelle
Schlauchstück Wärmeübertragereingang vorbereiten
Volvo XC40
2 1
3 1
Abb. 77
1
55
70
Abb. 78
1
Abb. 79
Schlauch Wärmeübertragerausgang / Motorein-
gang 2 zur besseren Montage ebenfalls de-
montieren. Alle fzg.eigenen Federbandschellen
1 werden wieder verwendet.
3 Schlauch Motorausgang / Wärmeübertragerein-
gang
1 Schlauchstück Wärmeübertragereingang
2 Schlauchstück Motorausgang
2
1 Schlauchstück Wärmeübertragereingang
D
25.10.2018 1326792A
37
