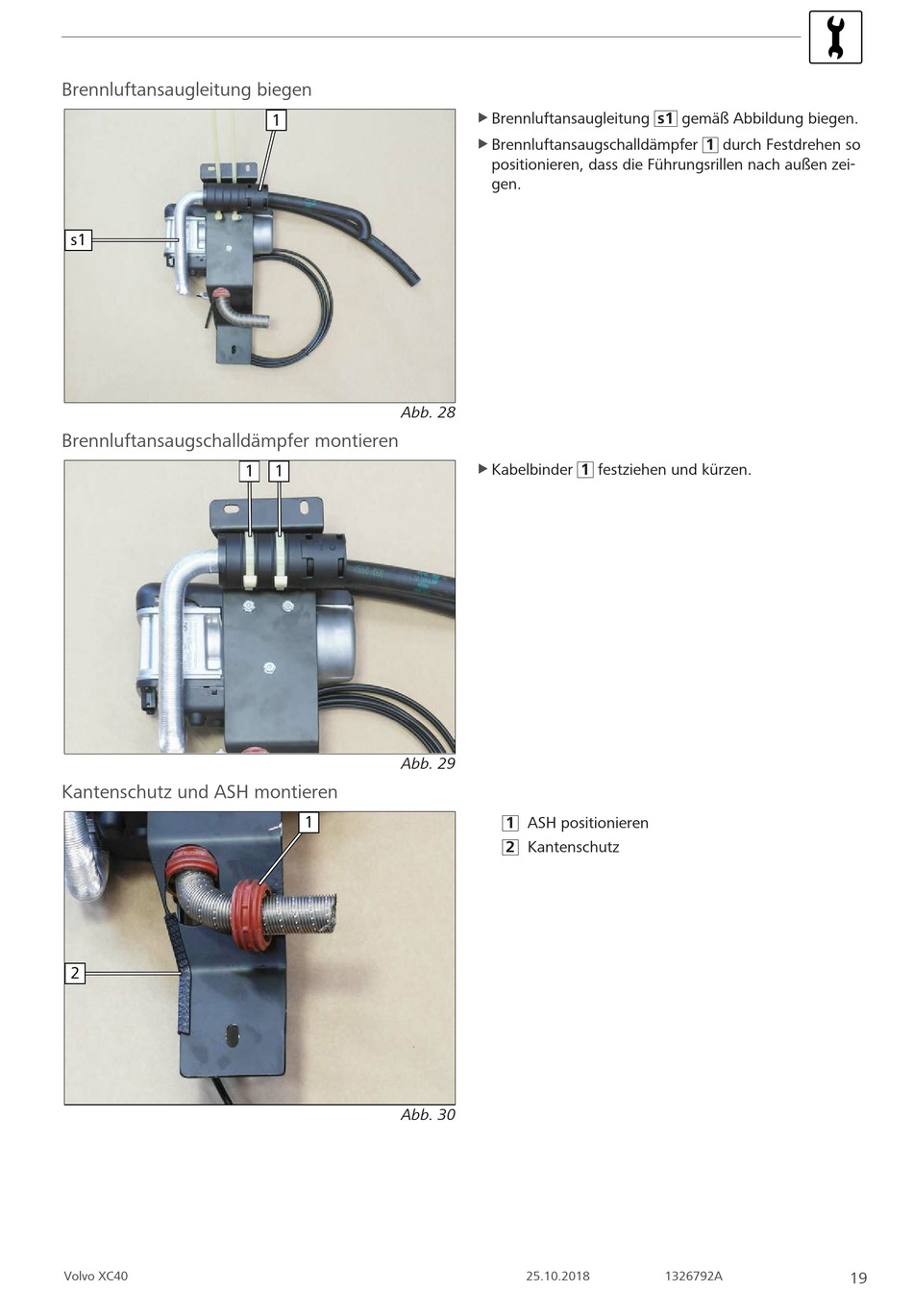

Brennluftansaugleitung biegen
s1
Brennluftansaugschalldämpfer montieren
Kantenschutz und ASH montieren
2
Volvo XC40
1
Abb. 28
1
1
Abb. 29
1
Abb. 30
Brennluftansaugleitung s1 gemäß Abbildung biegen.
u
u
Brennluftansaugschalldämpfer 1 durch Festdrehen so
positionieren, dass die Führungsrillen nach außen zei-
gen.
u
Kabelbinder 1 festziehen und kürzen.
1 ASH positionieren
2 Kantenschutz
25.10.2018
1326792A
19
