Webasto Thermo Top Evo Einbaudokumentation Seite 24

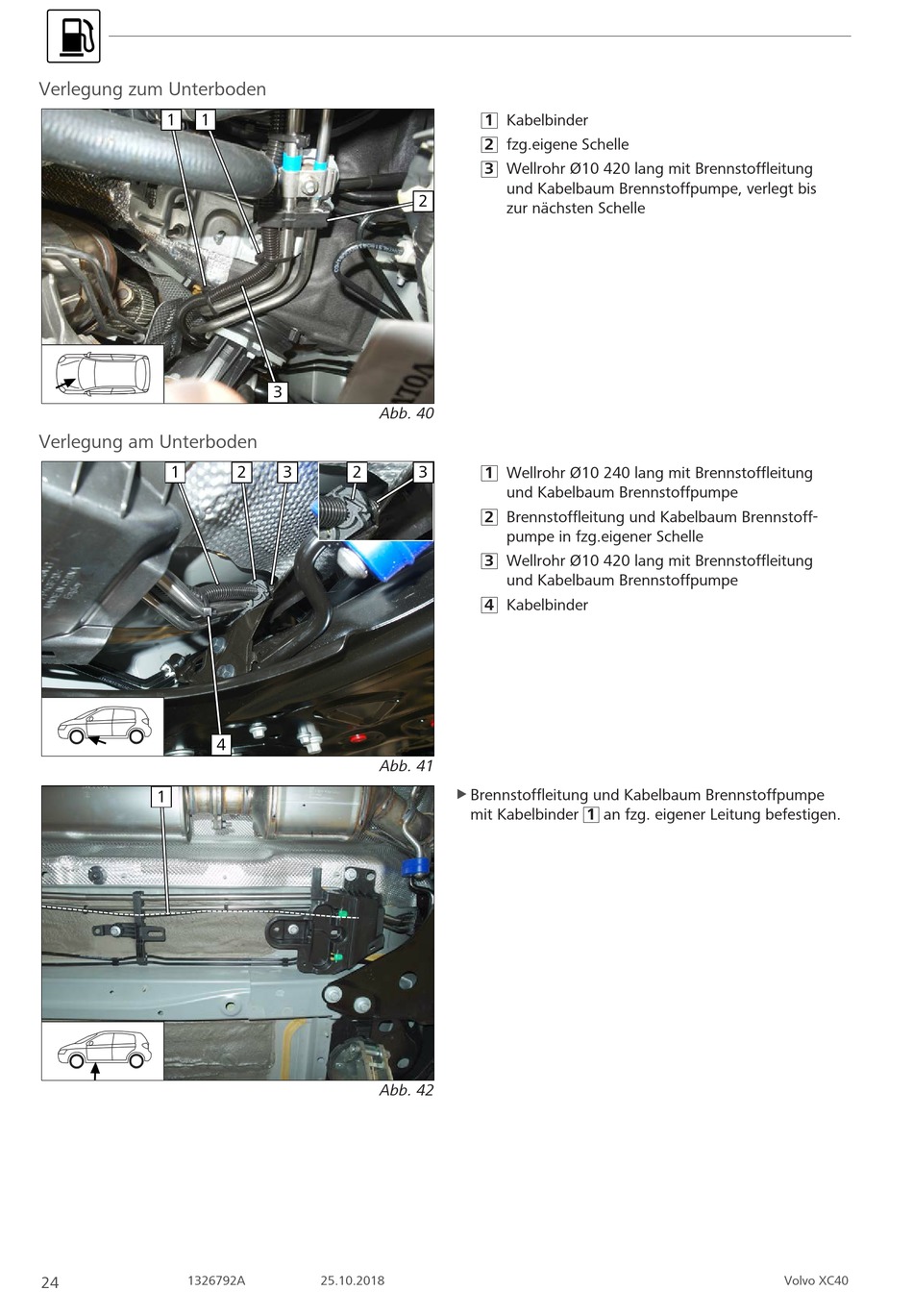

Verlegung zum Unterboden
1 1
Verlegung am Unterboden
1
1
1326792A
24
3
Abb. 40
2 3 2
4
Abb. 41
Abb. 42
25.10.2018
1 Kabelbinder
2 fzg.eigene Schelle
3 Wellrohr Ø10 420 lang mit Brennstoffleitung
und Kabelbaum Brennstoffpumpe, verlegt bis
2
zur nächsten Schelle
3
1 Wellrohr Ø10 240 lang mit Brennstoffleitung
und Kabelbaum Brennstoffpumpe
2 Brennstoffleitung und Kabelbaum Brennstoff-
pumpe in fzg.eigener Schelle
3 Wellrohr Ø10 420 lang mit Brennstoffleitung
und Kabelbaum Brennstoffpumpe
4 Kabelbinder
Brennstoffleitung und Kabelbaum Brennstoffpumpe
u
mit Kabelbinder 1 an fzg. eigener Leitung befestigen.
Volvo XC40
