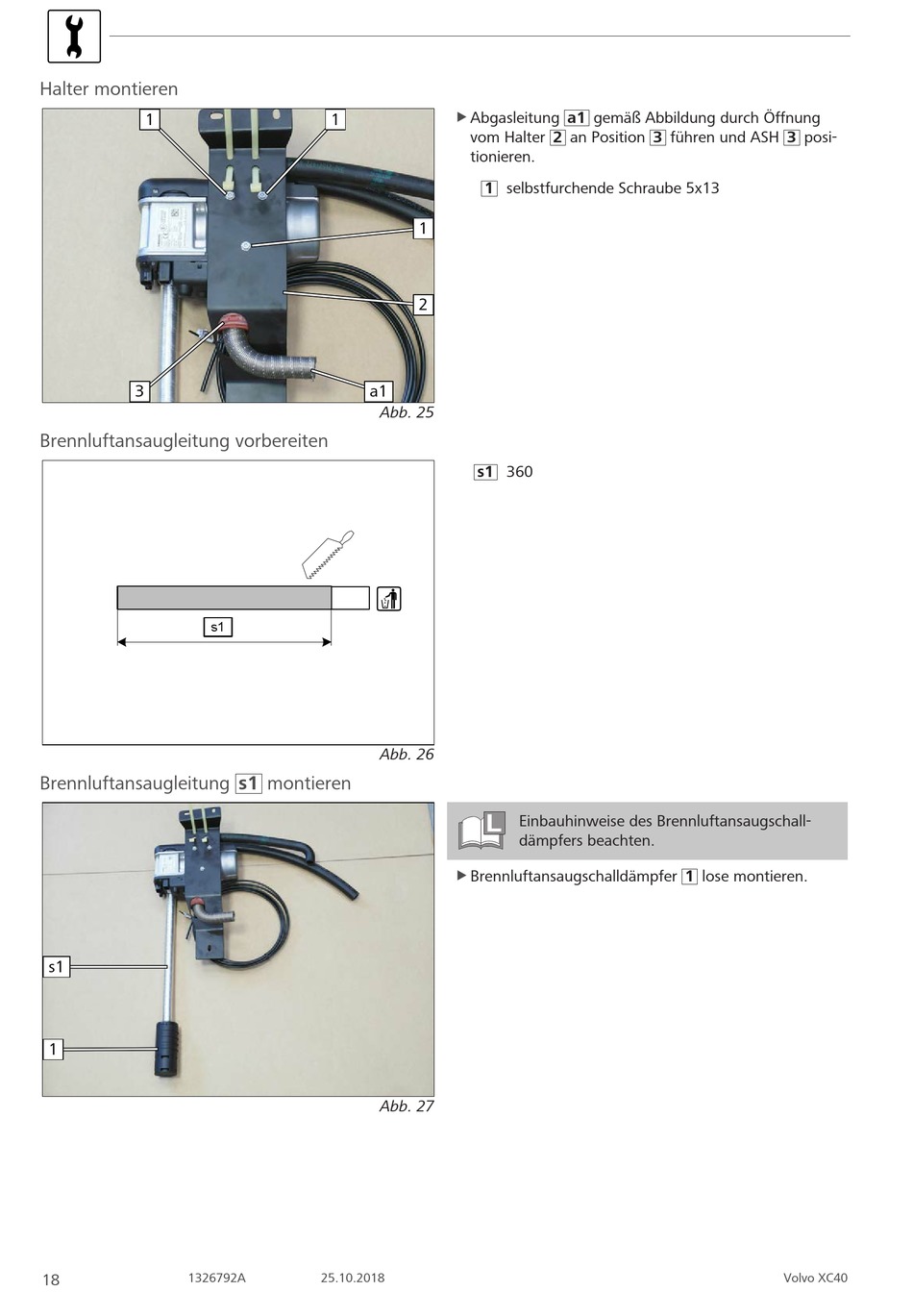

Webasto Thermo Top Evo Einbaudokumentation Seite 18

Halter montieren
1
3
Brennluftansaugleitung vorbereiten
s1
Brennluftansaugleitung s1 montieren
s1
1
1326792A
18
Abgasleitung a1 gemäß Abbildung durch Öffnung
1 u
vom Halter 2 an Position 3 führen und ASH 3 posi-
tionieren.
1 selbstfurchende Schraube 5x13
1
2
a1
Abb. 25
s1 360
Abb. 26
L
F
Brennluftansaugschalldämpfer 1 lose montieren.
u
Abb. 27
25.10.2018
Einbauhinweise des Brennluftansaugschall-
dämpfers beachten.
Volvo XC40
