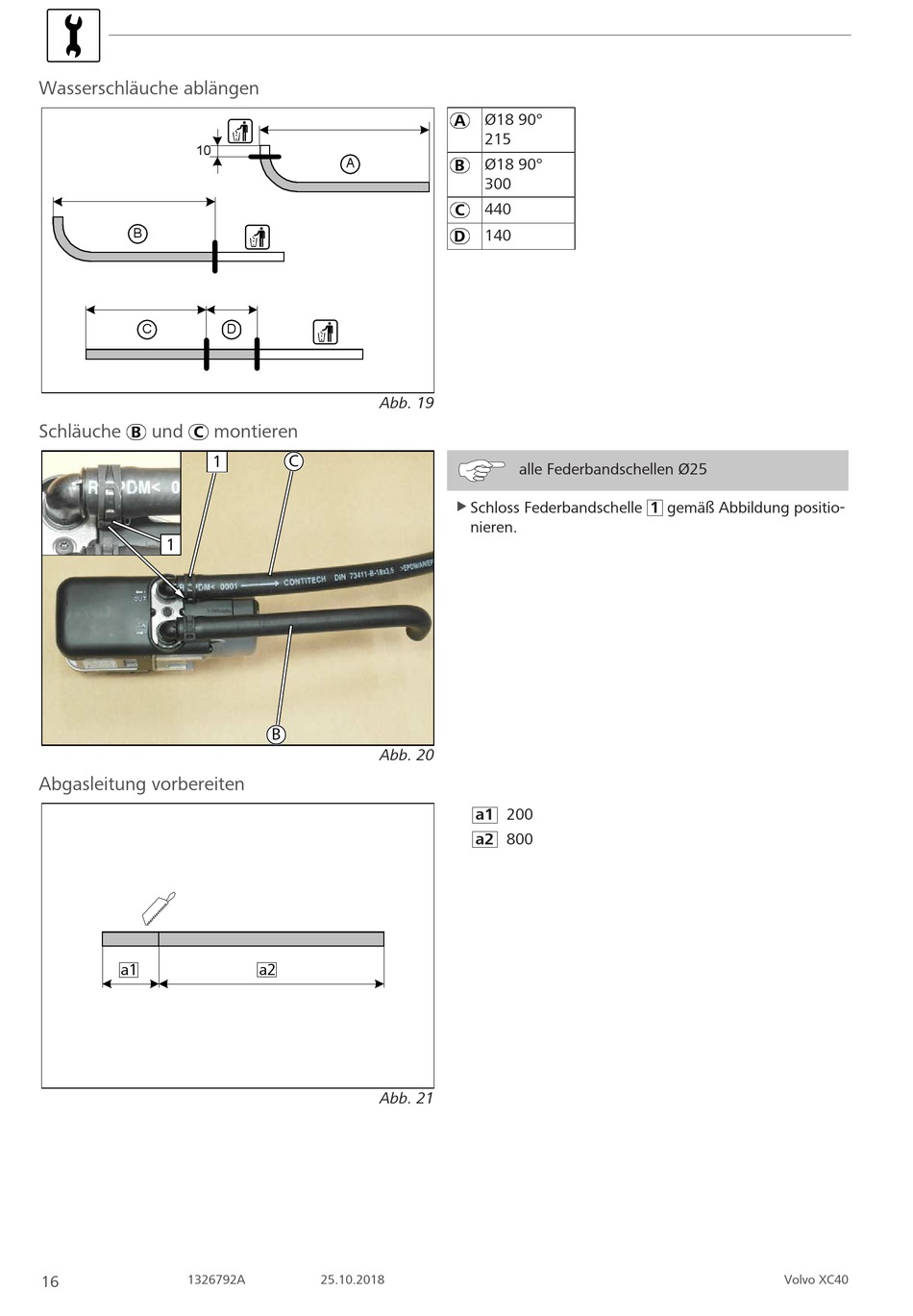

Webasto Thermo Top Evo Einbaudokumentation Seite 16

Wasserschläuche ablängen
10
B
C
Schläuche und
1
Abgasleitung vorbereiten
a1
1326792A
16
A
D
Abb. 19
montieren
C
1
B
Abb. 20
a2
Abb. 21
25.10.2018
Ø18 90°
215
Ø18 90°
300
440
140
alle Federbandschellen Ø25
Schloss Federbandschelle 1 gemäß Abbildung positio-
u
nieren.
a1 200
a2 800
Volvo XC40
