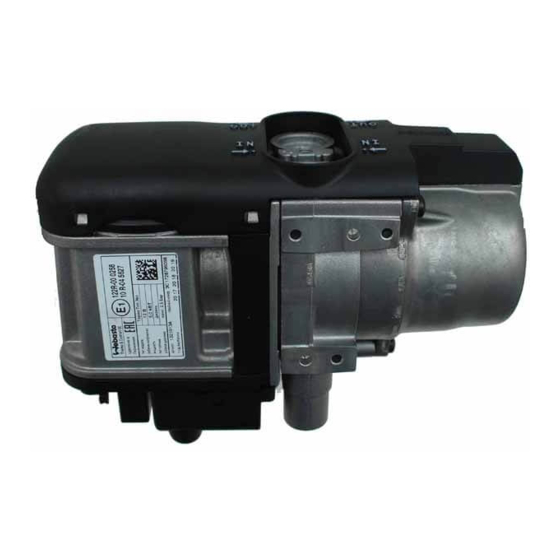

Wasser-Heizgerät
Zusatzheizung Thermo Top Evo
Einbaudokumentation
Peugeot 308
Benzin
ab Modell 2011
Linkslenker
Schaltgetriebe / EGS6
ACHTUNG!
Warnung vor Gefahr:
Das unsachgemäße Einbauen oder Reparieren von Webasto Heizsystemen kann Feuer ver-
ursachen oder zum Austritt von tödlichem Kohlenmonoxid führen. Dadurch können schwere
oder tödliche Verletzungen hervorgerufen werden.
Für den Einbau und die Reparatur von Webasto Heiz- und Kühlsystemen bedarf es eines
speziellen Firmentrainings, technischer Dokumentation, Spezialwerkzeuge und einer
Spezialausrüstung.
Es dürfen nur Originalteile von Webasto verwendet werden. Siehe dazu auch Zubehörkatalog
Luft- und Wasserheizgeräte von Webasto.
Versuchen Sie NIEMALS, Webasto Heiz- oder Kühlsysteme einzubauen oder zu repa-
rieren, wenn Sie das Firmentraining nicht erfolgreich abgeschlossen und dabei die
notwendigen technischen Fähigkeiten erworben haben und die für einen sachgerech-
ten Einbau und Reparatur nötigen technischen Dokumentationen, Werkzeuge und
Ausrüstungen nicht zur Verfügung stehen.
Befolgen Sie IMMER alle Webasto Einbau- und Reparaturanleitungen, und beachten Sie alle
Warnhinweise.
Die Erstinbetriebnahme ist mit der Webasto Thermo Test Diagnose durchzuführen.
Webasto übernimmt keine Haftung für Mängel und Schäden, die auf einen Einbau durch un-
geschultes Personal zurückzuführen sind.
Ident.-Nr.: 1317784A
e1
00 0258
Schutzgebühr 10,- Euro
Feel the drive
© Webasto AG
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Webasto Thermo Top Evo
Inhaltszusammenfassung für Webasto Thermo Top Evo
- Seite 1 Das unsachgemäße Einbauen oder Reparieren von Webasto Heizsystemen kann Feuer ver- ursachen oder zum Austritt von tödlichem Kohlenmonoxid führen. Dadurch können schwere oder tödliche Verletzungen hervorgerufen werden. Für den Einbau und die Reparatur von Webasto Heiz- und Kühlsystemen bedarf es eines speziellen Firmentrainings, technischer Dokumentation, Spezialwerkzeuge und einer Spezialausrüstung.
-
Seite 2: Inhaltsverzeichnis
Peugeot 308 Inhaltsverzeichnis Gültigkeit Einbauort vorbereiten Heizgerät / Einbaukit Heizgerät vorbereiten Vorwort Heizgerät einbauen Allgemeine Hinweise Brennluft Spezialwerkzeug Kühlmittelkreislauf Erläuterungen zum Dokument Brennstoff Vorarbeiten Abgas Einbauort Heizgerät Abschließende Arbeiten Elektrik vorbereiten Schablone Tankentnehmer Elektrik Bedienungshinweise für den Endkunden Gebläseansteuerung manuelle Klimaanlage Gebläseansteuerung Klimaautomatik Vorwahluhr Option Telestart... -
Seite 3: Heizgerät / Einbaukit
Einbau Änderungen gegenüber dieser „Einbaudokumentation“notwendig werden. In jedem Fall sind jedoch die Vorschriften dieser „Einbaudokumentation“; der „Bedienungsanweisung“ und der „Einbauanweisung“ der Thermo Top Evo zu befolgen. Die entsprechenden Regeln der Technik sowie eventuelle Angaben des Fahrzeugherstellers sind beim Einbau einzuhalten. -
Seite 4: Erläuterungen Zum Dokument
Gefahr von Verletzungen oder tödlichen Un- fällen besondere Gefahr der Beschädigung von Bauteilen besondere Brand- und Explosionsgefahr Verweis auf allgemeine Einbauanweisung der Webasto Komponente bzw. auf fahrzeugspezifische Unterlagen des Herstellers Hinweis auf eine technische Besonderheit Der Pfeil im Fahrzeugpiktogramm zeigt die Position am... -
Seite 5: Vorarbeiten
Peugeot 308 Vorarbeiten ACHTUNG! - Tankdeckel öffnen, Tank belüften - Tankdeckel wieder schließen - Batterie abklemmen! - Druck im Kühlsystem ablassen! - Fabriknummer vom Typschild Original auf das Typschild Duplikat übertragen - Die nicht zutreffende Jahreszahl auf dem Duplikatschild entfernen - Duplikatschild (Typschild) an geeigneter Stelle sichtbar anbringen - Batterie mit Träger komplett ausbauen - Luftfilter komplett mit Ansaugschlauch ausbauen... -
Seite 6: Elektrik Vorbereiten
Peugeot 308 Elektrik vorbereiten Leitungen gemäß nachfolgendem Schaltplan anschließen! 1 Winkel Siche- 2 Sicherungshalter Innenraum rungshal- 3 Schraube M5x16, Karosseriescheiben [2x] ter Innen- Mutter raum vor- Ltg. sw K1/30 bereiten Ltg. rt K1/87a Sicherung F4 25A und K1-Relais einsetzen! rt/sw gn/ws 0,5²... - Seite 7 Peugeot 308 IPCU-Ansicht kontaktseitig! Die im Kit beiliegende IPCU ist mit folgenden Einstellwerten vorprogrammiert: Duty-Cycle: 70% IPCU Frequenz: 400Hz IPCU vor- Spannung: 12V bereiten Funktion: Low-side manuelle Klimaanlage Leitungen anschließen. Die vorprogrammierten Einstellwerte sind zu ändern: IPCU IPCU vor- montieren Duty-Cycle: 100% Frequenz: 1000Hz...
-
Seite 8: Elektrik
Peugeot 308 Elektrik Masseleitung Plusleitung 1 Masseleitung an fzg.eigenen Massestütz- 1 Plusleitung an Batterie- Plusverteiler punkt Schema Kabel- baumverle- gung Kabelbaum Dosierpumpe erst später zusammen mit Brenn- stoffleitung entlang der fahr- zeugeigenen Kraftstoffleitungen am Unterboden verlegen Sicherungshalter Motorraum Kabelbaumdurchführung 1 Bohrung Ø 5,5; Schraube M5x16, Scheibe 1 Gummitülle [2x], Halteplatte Sicherungshalter, Mutter 2 Klebesockel mit Kabelbinder... -
Seite 9: Gebläseansteuerung Manuelle Klimaanlage
8050 8045 2V NR 6V NR 0,5² IPCU 0,5² 0,5² 0,5² gn/ws 6V NR 0,5² 8025 0,5² Bauteile Webasto Bauteile Fahrzeug Farben und Symbole Heizgerät TT-Evo 8050 Gebläsemotor 6-poliger Stecker HG 8045 Gebläseregler schwarz 2-poliger Stecker HG 8025 Klimabedienteil gelb... - Seite 10 Peugeot 308 Bohrung Ø 6,5 an Position 2 ansenken! 1 Sicherungshalter Innenraum 2 Senkkopfschraube M6x12, Karosserie- scheibe, Bundmutter Siche- rungshal- ter Innen- raum mon- tieren Kabelbaum Sicherungshalter Innenraum 1 mit Kabelbaum Heizgerät 2 gemäß Schalt- plan farbgleich verbinden! Ltg. gn/ws K1/86 in Isolierschlauch Kabelbäu- me verbin- Anschluss am 6-poligen Stecker 2 .
- Seite 11 Peugeot 308 Anschluss am 6-poligen Stecker 5 vom Kli- mabedienteil. Verbindungen gemäß Schaltplan herstellen. 1 Ltg. ws 8045/5 2 Ltg. sw IPCU/A Anschluss 3 Ltg. rt IPCU/E IPCU 4 Ltg. ws 8025/5 1 Fzg.eigener Massestützpunkt Mittelkonso- 2 Ltg. br IPCU/85 Massean- schluss IPCU...
-
Seite 12: Gebläseansteuerung Klimaautomatik
0,5² 0,5² 0,5² 0,5² 0,5² 0,5² 0,5² 0,5² 6V NR 40V BE 0,5² 8080 0,5² Bauteile Webasto Bauteile Fahrzeug Farben und Symbole Heizgerät TT-Evo 8050 Gebläsemotor 6-poliger Stecker HG 8045 Gebläseregler schwarz 2-poliger Stecker HG 8080 Klimabedienteil gelb 4-poliger Stecker Sicherung grün... - Seite 13 Peugeot 308 Bohrung Ø 6,5 an Position 2 ansenken! 1 Sicherungshalter Innenraum 2 Senkkopfschraube M6x12, Karosserie- scheibe, Bundmutter Siche- rungshal- ter Innen- raum mon- tieren Kabelbaum Sicherungshalter Innenraum 1 mit Kabelbaum Heizgerät 2 gemäß Schalt- plan farbgleich verbinden! Ltg. gn/ws K2/86 in Isolierschlauch Kabelbäu- me verbin- Anschluss am 6-poligen Stecker 2 .
- Seite 14 Peugeot 308 Anschluss an OBD-Steckdose 1 . Verbindungen gemäß Schaltplan herstellen. 2 Ltg. ws OBD-Steckdose Pin 1 3 Steckplatz OBD-Steckdose 4 Ltg. ws OBD-Steckdose Pin 1 Anschluss 5 Ltg. rt IPCU/15 Klemme 15 Anschluss am 40-poligen Stecker 4 vom Kli- mabedienteil (Stecker demontiert).
- Seite 15 Peugeot 308 1 Fzg.eigener Massestützpunkt Mittelkonso- 2 Ltg. br IPCU/85 Massean- schluss IPCU 1317784A...
-
Seite 16: Vorwahluhr
Peugeot 308 Vorwahluhr 1 Vorwahluhr Vorwahl- uhr mon- tieren Option Telestart Empfänger 1 mit Klebeband befestigen! Empfän- ger montie- 1 Antenne Antenne montieren Temperatursensor T100 HTM Temperatursensor 1 mit Klebeband befesti- gen! Tempera- tursensor montieren 1317784A... -
Seite 17: Einbauort Vorbereiten
Peugeot 308 Einbauort vorbereiten Je eine Distanzscheibe 5 zwischen Halteplat- te 1 und Halter 2 an Position 3 einfügen! 3 Schraube M6x16, Distanzscheibe 5, Bund- Halter vor- mutter [je 2x] montieren 1 Schraube M6x20, vorhandene Gewinde- bohrung [2x] 2 Lochbild [3x] übertragen 3 Halteplatte lose montieren Lochbild übertragen... -
Seite 18: Heizgerät Vorbereiten
Peugeot 308 Fzg.eigene Schraube an Position 1 ausbau- en und entsorgen! 1 Schraube M6x25, vorhandene Gewinde- bohrung 2 Umwälzpumpe Umwälz- pumpe montieren Je eine Distanzscheibe 20 zwischen Halter 6 und Längsträger an Position 5 [2x] einfügen! 1 Halterung Luftfilter 2 Fzg.eigene Schraube [2x] Halterung Luftfil- Halter 3 Schraube M6x16, Bundmutter montieren... - Seite 19 Peugeot 308 Abschnitt X entsorgen. Schlauch A = Formschlauch 180° Ø18 Schläuche ablängen Flechtschutzschläuche auf Schlauch B und F aufschieben und ablängen. Schrumpfschlauch zuschneiden. 1 Schrumpfschlauch, Länge 50 [4x] Schläuche vorberei- 1 Verbindungsrohr 90° 18x18, Federband- schelle Ø 25 2 Federbandschelle Ø 25 [2x] Schläuche vormontie- 1 Brennluftleitung...
-
Seite 20: Heizgerät Einbauen
Peugeot 308 Heizgerät einbauen 1 Selbstfurchende Schraube 5x13 [2x] fest- ziehen Heizgerät montieren 1 Selbstfurchende Schraube 5x13 [2x] fest- ziehen Heizgerät montieren 1317784A... -
Seite 21: Brennluft
Peugeot 308 Brennluft 1 Halterung ABS 2 Kabelbinder [je 2x] 3 Schalldämpfer Schall- dämpfer montieren 1 Kabelbaum Heizgerät [2x] 2 Kabelbaum Umwälzpumpe Kabelbäu- me auf- stecken 1317784A... -
Seite 22: Kühlmittelkreislauf
Peugeot 308 Kühlmittelkreislauf ACHTUNG! Auslaufendes Kühlmittel ist mit geeignetem Behälter aufzufangen! Schläuche knickfrei verlegen! Wenn nicht anders beschrieben, erfolgt die Befestigung mit Kabelbindern! Schellen so positionieren, dass kein anderer Schlauch beschädigt werden kann! Bei der Montage der Schläuche ist das Heizgerät mit Kühlmittel zu befüllen! Der Anschluss erfolgt „Inline“... - Seite 23 Peugeot 308 Anschluss Umwälz- pumpe Schlauch Motorausgang / Wärmetauscher- eingang an der Markierung trennen. Flecht- schutzschlauch von beiden Schlauchstücken entfernen. 1 Schlauchstück Wärmetauschereingang Trennstelle 2 Schlauchstück Motorausgang 1 Schlauch Wärmetauschereingang Anschluss Wärmetau- scherein- gang 1 Profilgummi sw aufschieben und ausrich- 2 Kabelbinder Verlegung Motorraum...
- Seite 24 Peugeot 308 1 Schlauch Motorausgang Anschluss Motoraus- gang 1 Profilgummi sw aufschieben und Positio- nieren Anschluss Umwälz- pumpe Fzg.eigene Schraube 2 um 5mm kürzen. Unterdruckleitung 3 mit Scheuerschutz 4 um- wickeln. Schläuche ausrichten. Auf ausrei- chenden Abstand zu benachbarten Bauteilen achten! Batterieträ- 1 Batterieträger...
-
Seite 25: Brennstoff
Peugeot 308 Brennstoff VORSICHT! Tankdeckelverschluß des Fahrzeugs öffnen, Tank belüften und Tankverschluß wieder schließen! Auslaufenden Kraftstoff mit geeignetem Behälter auffangen! Brennstoffleitung und Kabelbaum Dosierpumpe so verlegen, dass sie gegen Steinschlag geschützt sind! Wenn nicht anders beschrieben, erfolgt die Befestigung mit Kabelbindern! An scharfen Kanten Brennstoffleitung und Kabelbaum mit Scheuerschutz versehen! ACHTUNG! Verlegung Brennstoffleitung und Kabelbaum zur Dosierpumpe erfolgt gemäß... - Seite 26 Peugeot 308 Brennstoffleitung und Kabelbaum Dosier- pumpe in fzg.eigenen Leitungskanal zum Un- terboden verlegen! 1 Fzg.eigene Durchführung 2 Brennstoffleitung, Kabelbaum Dosierpum- Leitungen pe in Wellrohr verlegen Bohrung Ø 8 an Position 2 in fzg.eigene Ab- dichtung 4 ! 1 Brennstoffleitung, Kabelbaum Dosierpum- 3 Fzg.eigener Leitungskanal Leitungen verlegen...
- Seite 27 Peugeot 308 1 Lochband 2 Fzg.eigene Schraube Dosier- pumpe montieren 1 Schraube M6x25, Bundmutter 2 Aufnahme Dosierpumpe 3 Dosierpumpe Dosier- pumpe montieren 1 Kabelbaum Dosierpumpe, Stecker mon- tiert 2 Brennstoffleitung Heizgerät 3 Schlauchstück, Schelle Ø 10 [2x] Anschluss Dosier- pumpe Tankarmatur 1 gemäß...
- Seite 28 Peugeot 308 Tankentnehmer 1 gemäß Schablone formen, ablängen und einsetzen! Tankent- nehmer einsetzen Tankarmatur 4 gemäß Herstellerangaben einbauen! 1 Tankentnehmer 2 Schlauchstück, Schelle Ø 10 [2x] 3 Brennstoffleitung Brennstoff- leitung an- schließen Lage der Bauteile kontrollieren, wenn nötig korrigieren. Auf Freigängigkeit achten! 1 Formschlauch 180°, Schelle Ø...
-
Seite 29: Abgas
Peugeot 308 Abgas Abschnitt X entsorgen. 1 Abgasleitung Abgaslei- 2 Abgasendstück tung vor- b = 220 bereiten 1 Lochband Lochband abwinkeln 90° 100° 1 Schalldämpfer 2 Schlauchklemme 3 Schlauchklemme aufstecken 4 Abgasleitung 5 Lochband 6 Schraube M6x16, Federring Schall- dämpfer montieren 1 Bohrung Ø... - Seite 30 Peugeot 308 1 Schlauchklemme festziehen 2 Lochband 3 Schraube M6x12, Bundmutter Schall- dämpfer montieren 1 Lochband 90° in Längsachse verdrehen Lochband vorberei- 1 Abgasendstück 2 Schraube M6x20, Rohrschelle, Bundmut- 3 Lochband 4 Schraube M6x12, Bundmutter 5 Schlauchklemme Endstück montieren Bei Montage Unterfahrschutz 1 auf ausrei- chenden Abstand zum Schalldämpfer ach- ten, ggfs.
-
Seite 31: Abschließende Arbeiten
- Hinweisschild „Standheizung vor dem Tanken abschalten“ im Bereich des Einfüllstutzen anbringen - Erstinbetriebnahme und Funktionsprüfung siehe Einbauanweisung Feel the drive Webasto AG Postfach 80 D-82132 Stockdorf / Germany National Hotline: 01805 93 22 78 (14 Cent aus dem deutschen Festnetz) Hotfax: 0395 5592 353 Hotmail: technikcenter@webasto.com... -
Seite 32: Schablone Tankentnehmer
Peugeot 308 Schablone Tankentnehmer 100mm Maßstab 1:1 Größe der Druckausgabe mit Maßlinien vergleichen. Zulässige Toleranz maximal 2%. Druckereinstellungen auf „randlos“ bzw. „Ränder mini- mieren“ und 100% von der normalen Größe! 100mm 1317784A... -
Seite 33: Bedienungshinweise Für Den Endkunden
Peugeot 308 Bedienungshinweise für den Endkunden Bitte Seite entnehmen und der Fahrzeug- Bedienungsanleitung beifügen! Hinweis: Wir empfehlen die Heizzeit auf die Fahrzeit abzustimmen. Heizzeit = Fahrzeit Beispiel: Bei einer Fahrzeit von ca. 20min (einfache Strecke) empfehlen wir eine Einschaltdauer von 20min nicht zu überschreiten.
