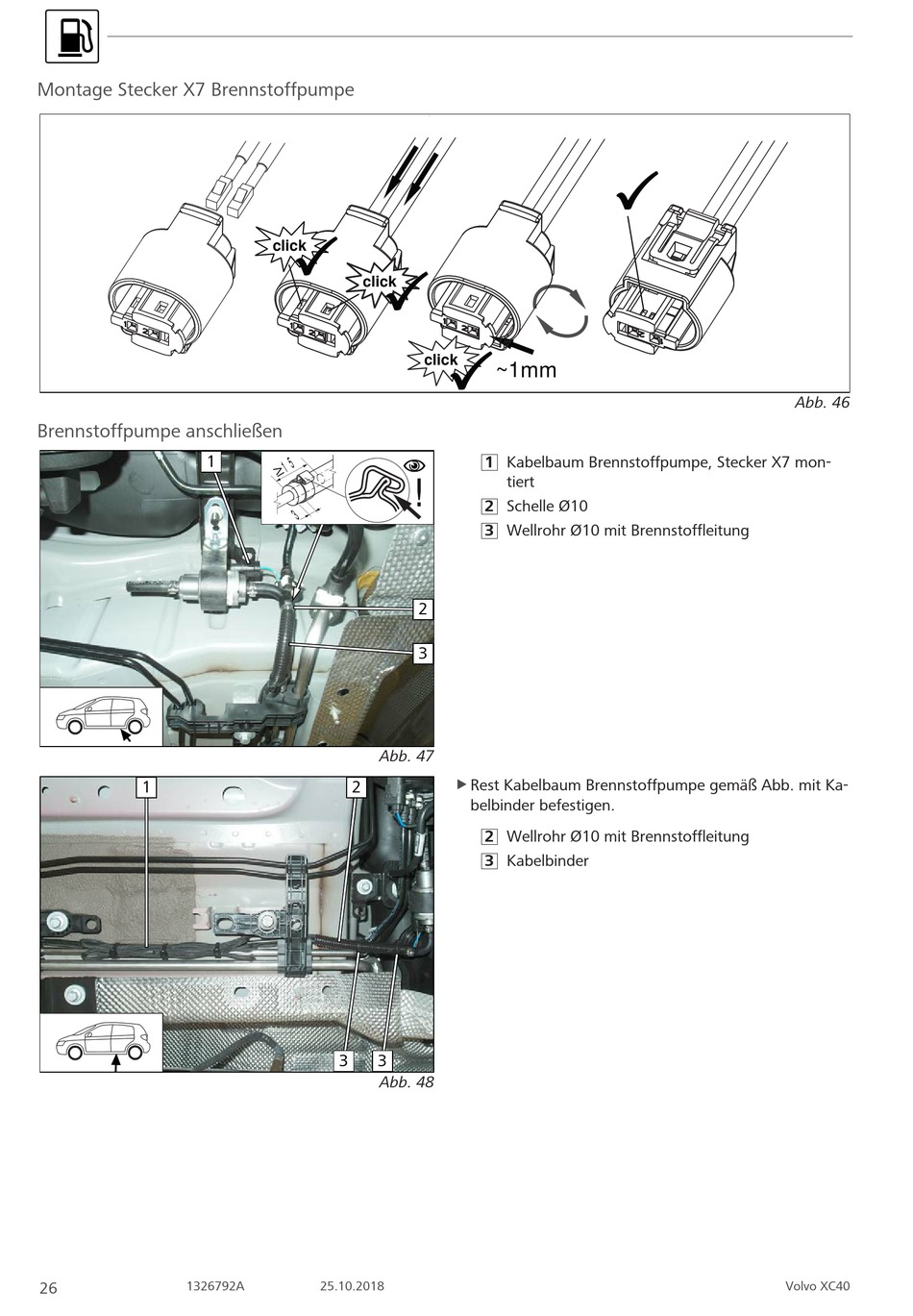

Montage Stecker X7 Brennstoffpumpe
Brennstoffpumpe anschließen
1
1
1326792A
26
click
click
click
!
2
3
Abb. 47
2
3
3
Abb. 48
25.10.2018
~1mm
1 Kabelbaum Brennstoffpumpe, Stecker X7 mon-
tiert
2 Schelle Ø10
3 Wellrohr Ø10 mit Brennstoffleitung
u
Rest Kabelbaum Brennstoffpumpe gemäß Abb. mit Ka-
belbinder befestigen.
2 Wellrohr Ø10 mit Brennstoffleitung
3 Kabelbinder
Abb. 46
Volvo XC40
