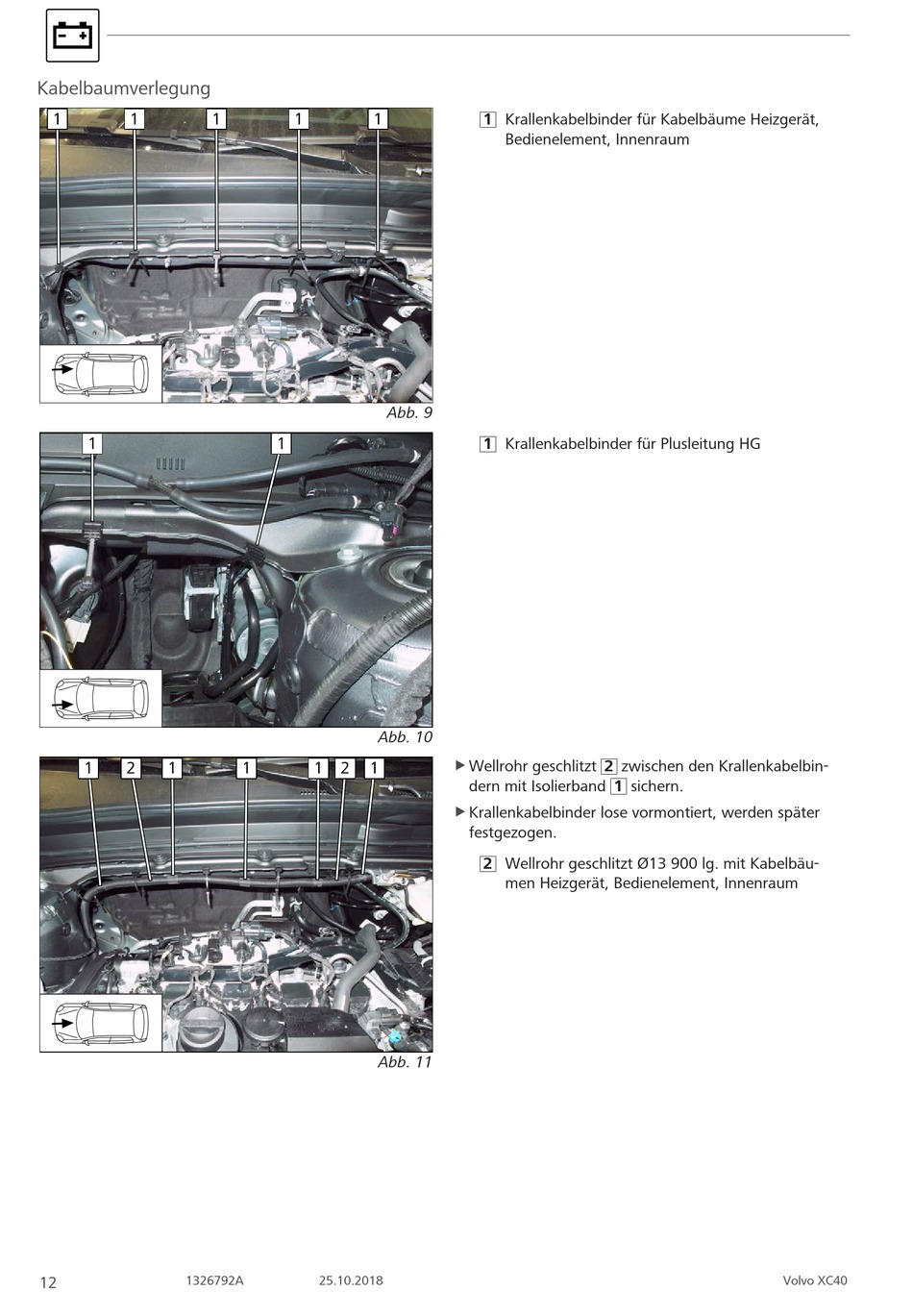

Kabelbaumverlegung
1
1
1
1
2
1
1326792A
12
1
1
1
1
Abb. 10
1
1
2
1
Abb. 11
25.10.2018
1 Krallenkabelbinder für Kabelbäume Heizgerät,
Bedienelement, Innenraum
Abb. 9
1 Krallenkabelbinder für Plusleitung HG
u
Wellrohr geschlitzt 2 zwischen den Krallenkabelbin-
dern mit Isolierband 1 sichern.
u
Krallenkabelbinder lose vormontiert, werden später
festgezogen.
2 Wellrohr geschlitzt Ø13 900 lg. mit Kabelbäu-
men Heizgerät, Bedienelement, Innenraum
Volvo XC40
