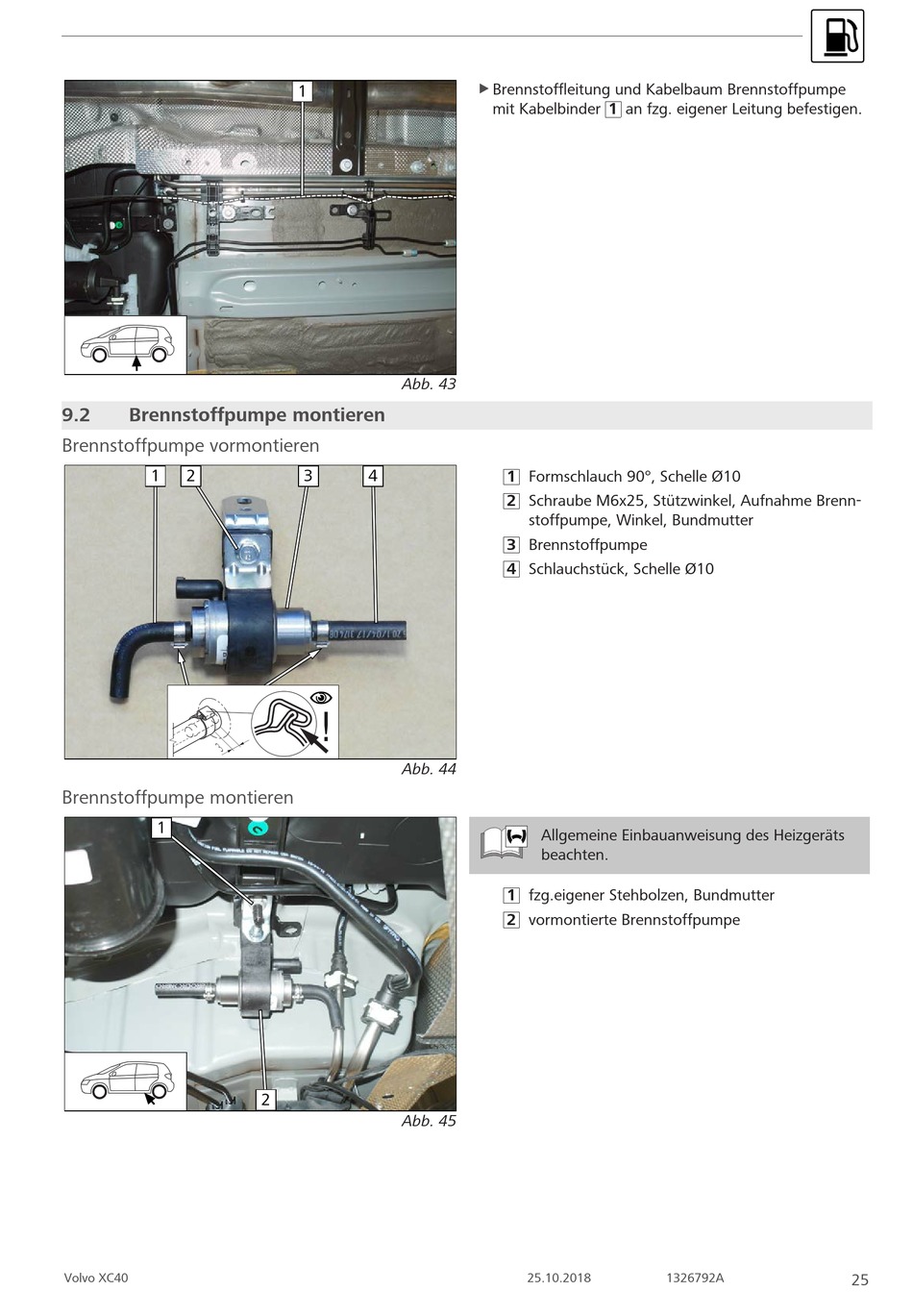

Webasto Thermo Top Evo Einbaudokumentation Seite 25

9.2 Brennstoffpumpe montieren
Brennstoffpumpe vormontieren
1 2
Brennstoffpumpe montieren
1
Volvo XC40
1
Abb. 43
3 4
!
Abb. 44
2
Abb. 45
Brennstoffleitung und Kabelbaum Brennstoffpumpe
u
mit Kabelbinder 1 an fzg. eigener Leitung befestigen.
1 Formschlauch 90°, Schelle Ø10
2 Schraube M6x25, Stützwinkel, Aufnahme Brenn-
stoffpumpe, Winkel, Bundmutter
3 Brennstoffpumpe
4 Schlauchstück, Schelle Ø10
Allgemeine Einbauanweisung des Heizgeräts
beachten.
1 fzg.eigener Stehbolzen, Bundmutter
2 vormontierte Brennstoffpumpe
25.10.2018 1326792A
25
