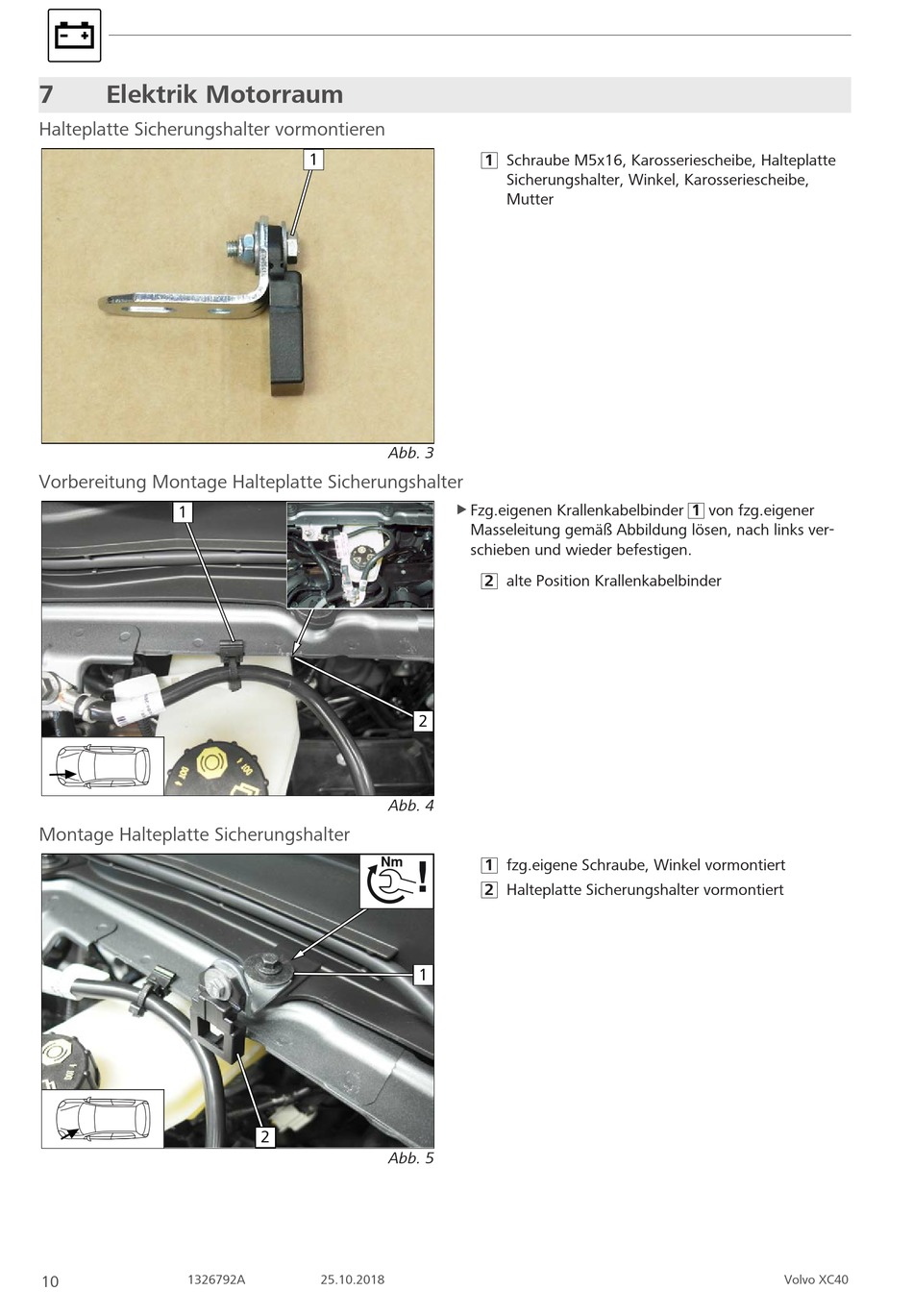

Webasto Thermo Top Evo Einbaudokumentation Seite 10

7 Elektrik Motorraum
Halteplatte Sicherungshalter vormontieren
Vorbereitung Montage Halteplatte Sicherungshalter
1
Montage Halteplatte Sicherungshalter
1326792A
10
1
Abb. 3
2
Abb. 4
Nm
!
1
2
Abb. 5
25.10.2018
1 Schraube M5x16, Karosseriescheibe, Halteplatte
Sicherungshalter, Winkel, Karosseriescheibe,
Mutter
Fzg.eigenen Krallenkabelbinder 1 von fzg.eigener
u
Masseleitung gemäß Abbildung lösen, nach links ver-
schieben und wieder befestigen.
2 alte Position Krallenkabelbinder
1 fzg.eigene Schraube, Winkel vormontiert
2 Halteplatte Sicherungshalter vormontiert
Volvo XC40
