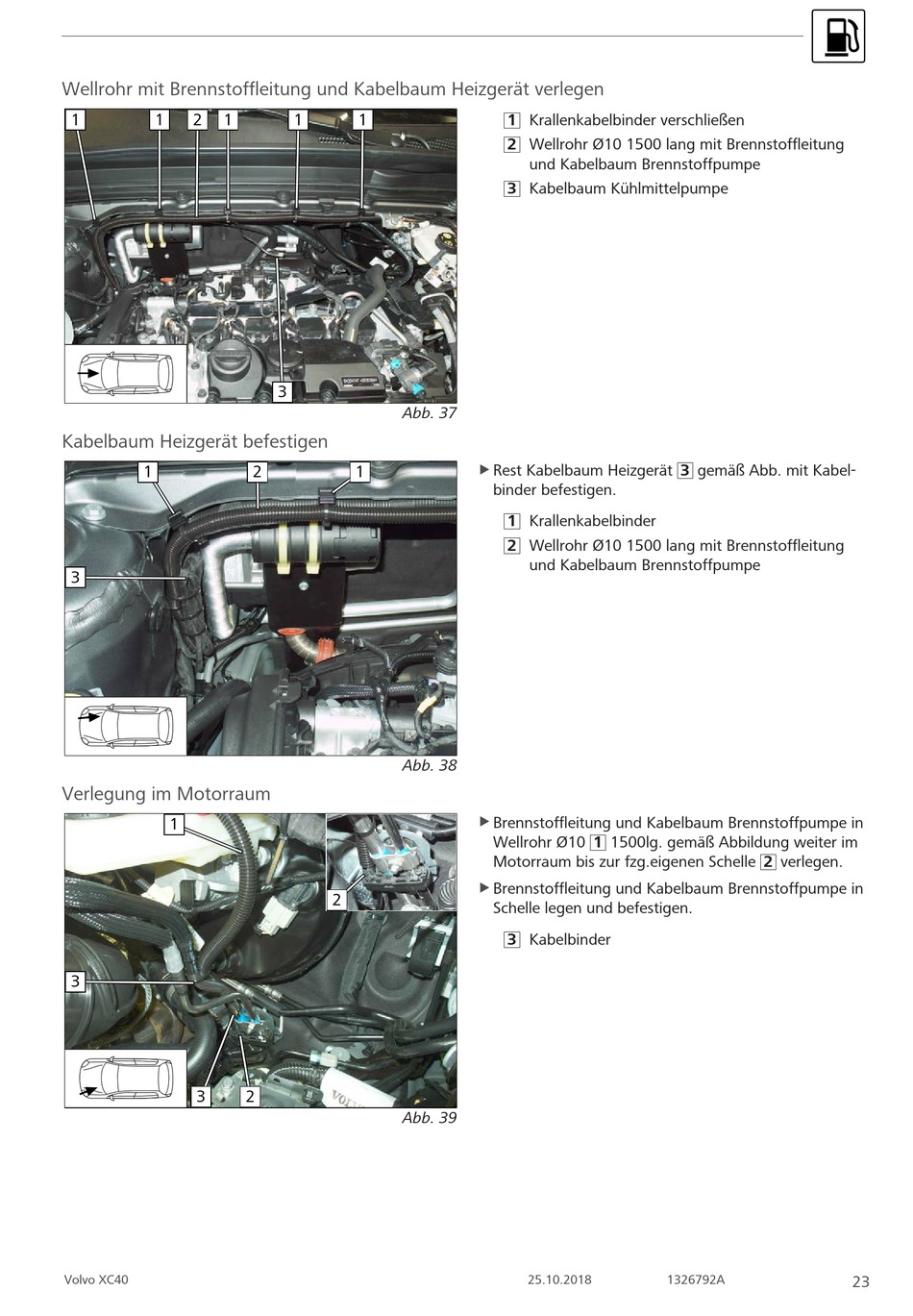

Webasto Thermo Top Evo Einbaudokumentation Seite 23

Wellrohr mit Brennstoffleitung und Kabelbaum Heizgerät verlegen
1 1 2 1
Kabelbaum Heizgerät befestigen
1
3
Verlegung im Motorraum
1
3
3
Volvo XC40
1 1
3
Abb. 37
2 1
Abb. 38
2
2
Abb. 39
1 Krallenkabelbinder verschließen
2 Wellrohr Ø10 1500 lang mit Brennstoffleitung
und Kabelbaum Brennstoffpumpe
3 Kabelbaum Kühlmittelpumpe
u Rest Kabelbaum Heizgerät 3 gemäß Abb. mit Kabel-
binder befestigen.
1 Krallenkabelbinder
2 Wellrohr Ø10 1500 lang mit Brennstoffleitung
und Kabelbaum Brennstoffpumpe
Brennstoffleitung und Kabelbaum Brennstoffpumpe in
u
Wellrohr Ø10 1 1500lg. gemäß Abbildung weiter im
Motorraum bis zur fzg.eigenen Schelle 2 verlegen.
u Brennstoffleitung und Kabelbaum Brennstoffpumpe in
Schelle legen und befestigen.
3 Kabelbinder
25.10.2018 1326792A
23
