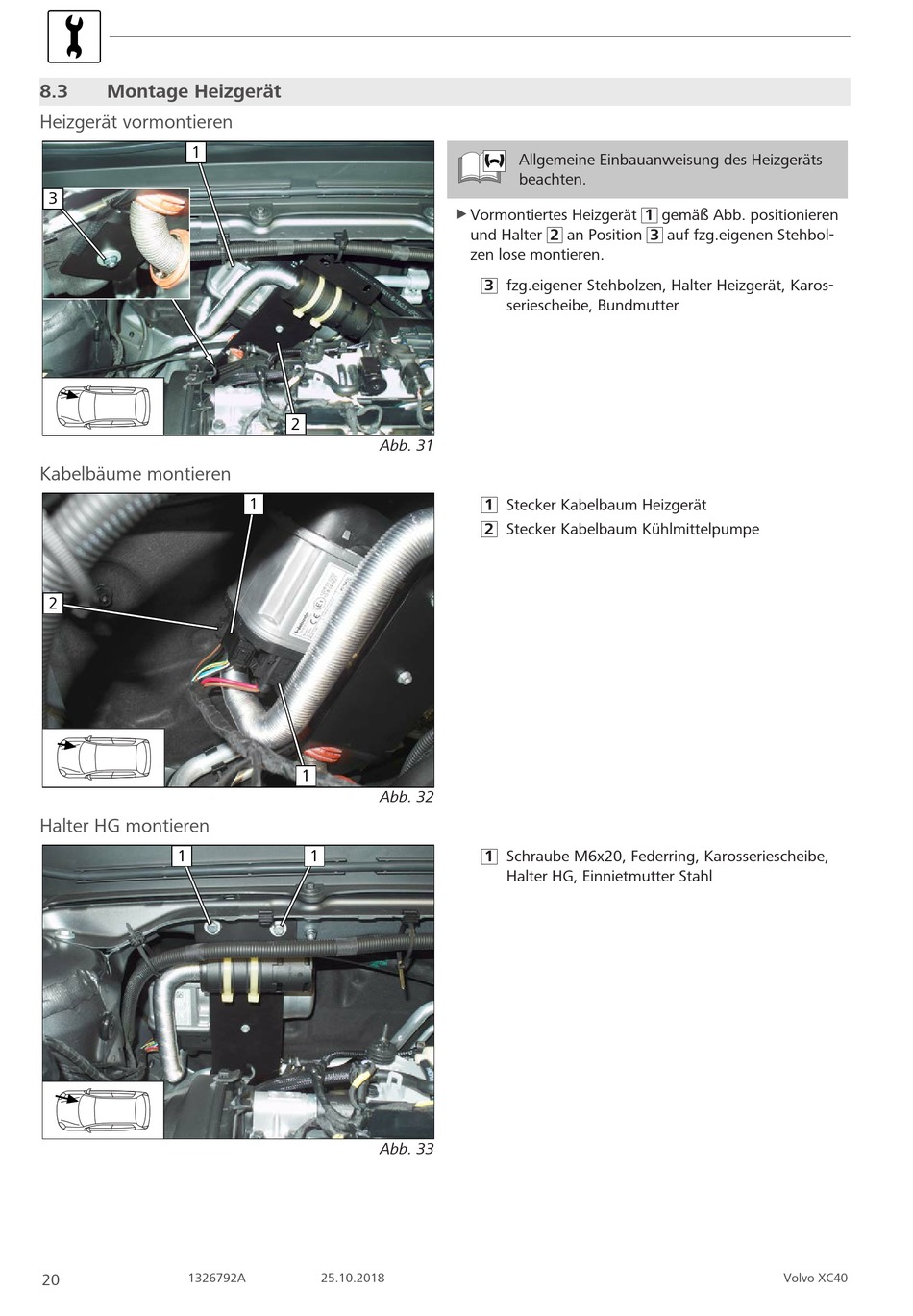

8.3 Montage Heizgerät
Heizgerät vormontieren
1
3
Kabelbäume montieren
2
Halter HG montieren
1
1326792A
20
2
Abb. 31
1
1
Abb. 32
1
Abb. 33
25.10.2018
Allgemeine Einbauanweisung des Heizgeräts
beachten.
Vormontiertes Heizgerät 1 gemäß Abb. positionieren
u
und Halter 2 an Position 3 auf fzg.eigenen Stehbol-
zen lose montieren.
3 fzg.eigener Stehbolzen, Halter Heizgerät, Karos-
seriescheibe, Bundmutter
1 Stecker Kabelbaum Heizgerät
2 Stecker Kabelbaum Kühlmittelpumpe
1 Schraube M6x20, Federring, Karosseriescheibe,
Halter HG, Einnietmutter Stahl
