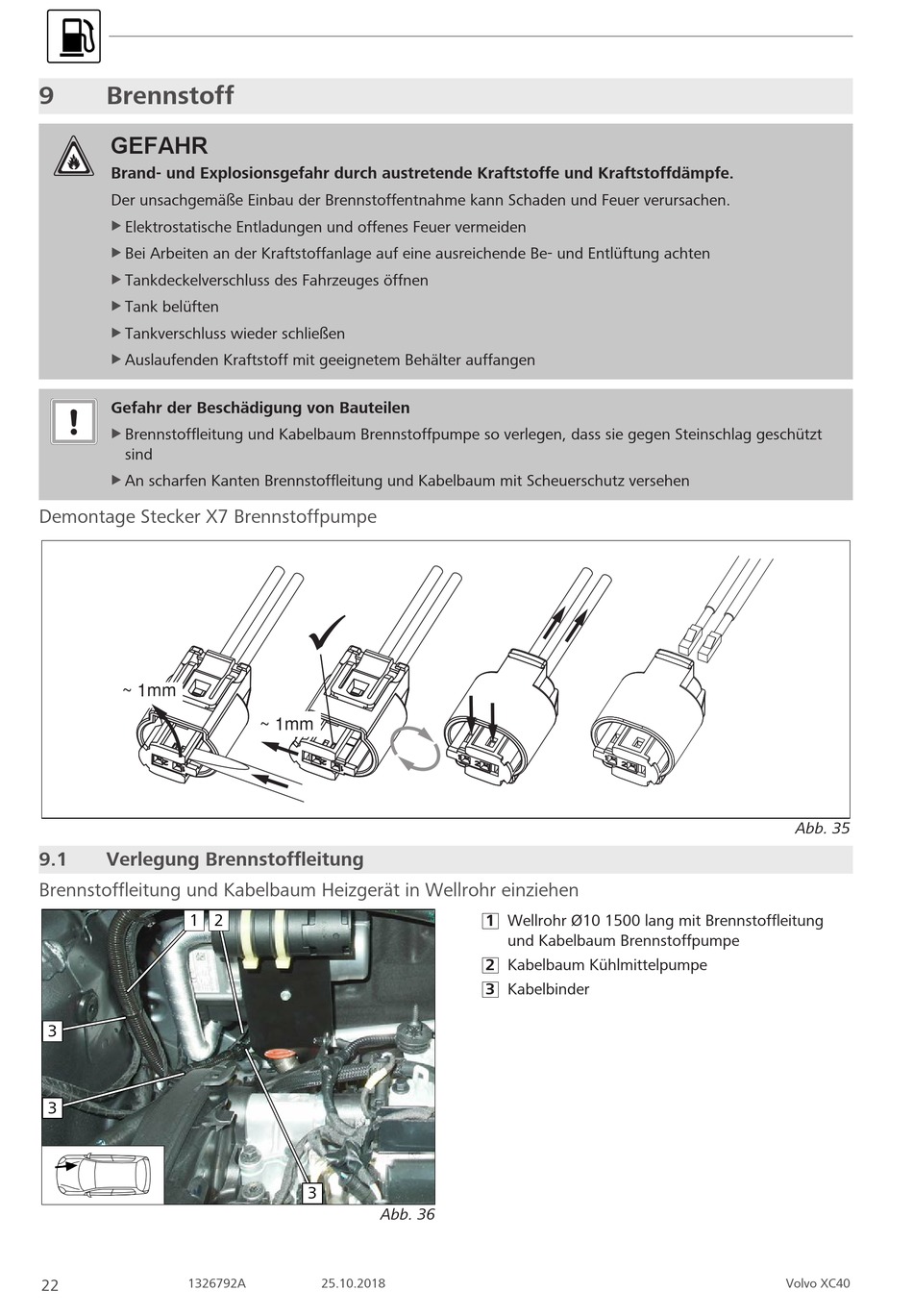

Webasto Thermo Top Evo Einbaudokumentation Seite 22

9 Brennstoff
GEFAHR
Brand- und Explosionsgefahr durch austretende Kraftstoffe und Kraftstoffdämpfe.
Der unsachgemäße Einbau der Brennstoffentnahme kann Schaden und Feuer verursachen.
Elektrostatische Entladungen und offenes Feuer vermeiden
u
Bei Arbeiten an der Kraftstoffanlage auf eine ausreichende Be- und Entlüftung achten
u
u Tankdeckelverschluss des Fahrzeuges öffnen
Tank belüften
u
Tankverschluss wieder schließen
u
Auslaufenden Kraftstoff mit geeignetem Behälter auffangen
u
Gefahr der Beschädigung von Bauteilen
Brennstoffleitung und Kabelbaum Brennstoffpumpe so verlegen, dass sie gegen Steinschlag geschützt
u
sind
An scharfen Kanten Brennstoffleitung und Kabelbaum mit Scheuerschutz versehen
u
Demontage Stecker X7 Brennstoffpumpe
~ 1mm
9.1 Verlegung Brennstoffleitung
Brennstoffleitung und Kabelbaum Heizgerät in Wellrohr einziehen
1
3
3
1326792A
22
~ 1mm
2
3
Abb. 36
25.10.2018
1 Wellrohr Ø10 1500 lang mit Brennstoffleitung
und Kabelbaum Brennstoffpumpe
2 Kabelbaum Kühlmittelpumpe
3 Kabelbinder
Abb. 35
Volvo XC40
