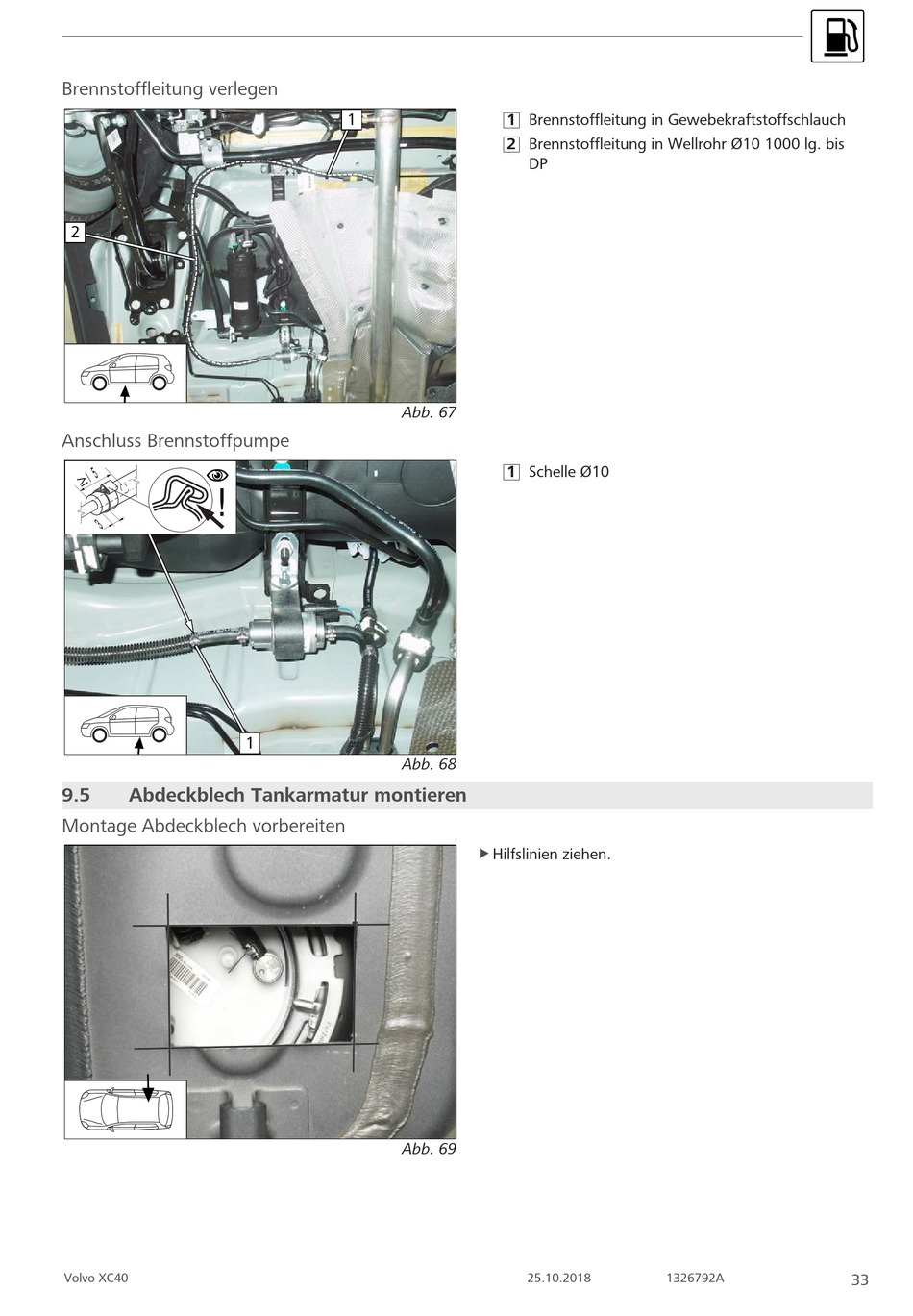

Brennstoffleitung verlegen
2
Anschluss Brennstoffpumpe
!
9.5
Abdeckblech Tankarmatur montieren
Montage Abdeckblech vorbereiten
Volvo XC40
1
Abb. 67
1
Abb. 68
Abb. 69
1 Brennstoffleitung in Gewebekraftstoffschlauch
2 Brennstoffleitung in Wellrohr Ø10 1000 lg. bis
DP
1 Schelle Ø10
Hilfslinien ziehen.
u
25.10.2018
1326792A
33
