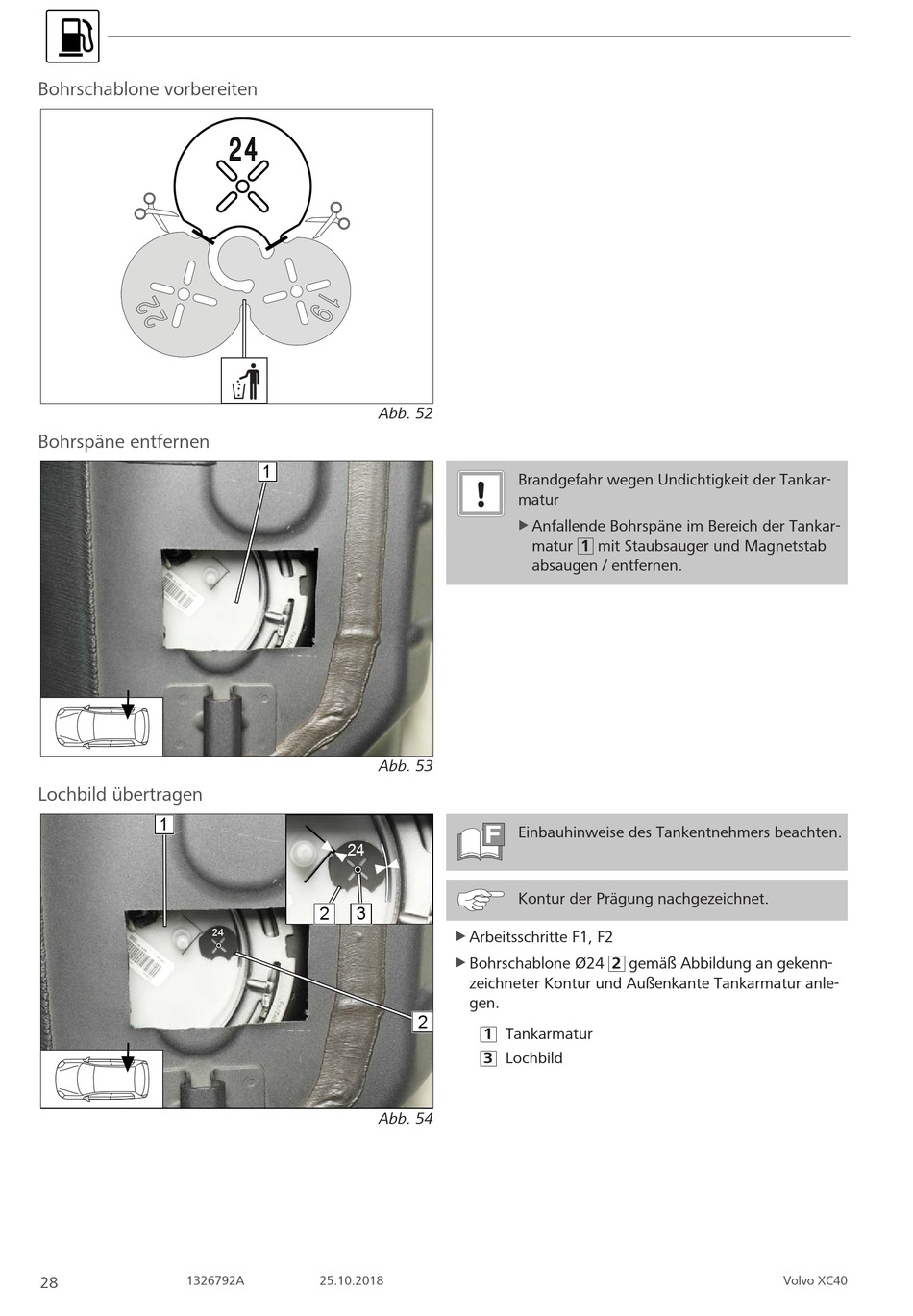

Webasto Thermo Top Evo Einbaudokumentation Seite 28

Bohrschablone vorbereiten
Bohrspäne entfernen
Lochbild übertragen
1
1326792A
28
Abb. 52
1
Abb. 53
2 3
2
Abb. 54
25.10.2018
Brandgefahr wegen Undichtigkeit der Tankar-
matur
Anfallende Bohrspäne im Bereich der Tankar-
u
matur 1 mit Staubsauger und Magnetstab
absaugen / entfernen.
F Einbauhinweise des Tankentnehmers beachten.
F
Kontur der Prägung nachgezeichnet.
Arbeitsschritte F1, F2
u
Bohrschablone Ø24 2 gemäß Abbildung an gekenn-
u
zeichneter Kontur und Außenkante Tankarmatur anle-
gen.
1 Tankarmatur
3 Lochbild
