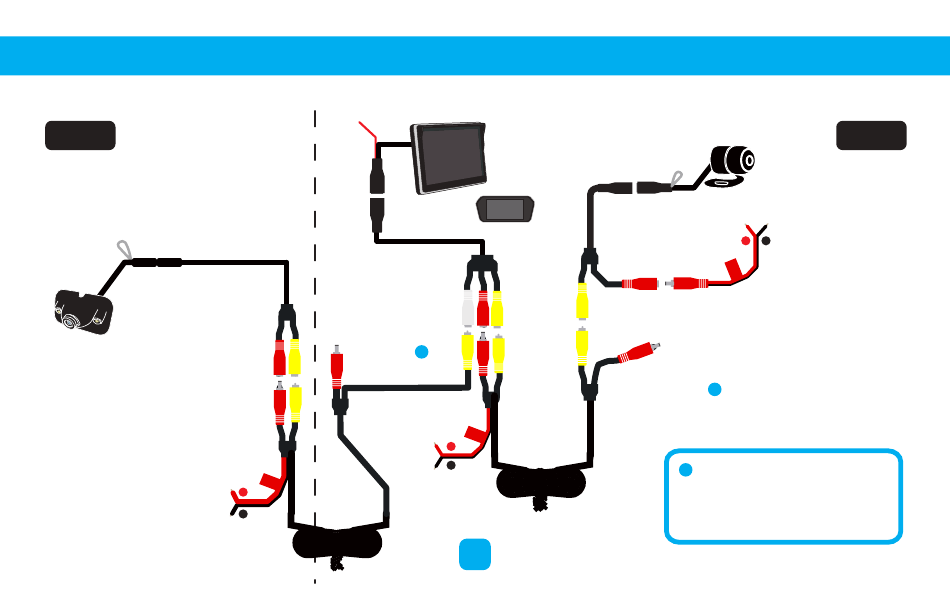

3. ANSCHLUSS DES SYSTEMS (Hinzufügen einer zweiten Kamera)
ZURÜCK
Kamera #1
SICHERUNG
Rotes Kabel +12V Rückfahrlicht
Schwarzer Draht, Masse
roter Faden
+12V Reverse (optional)
Nicht verbinden
& isolieren
*
roter Faden
+12V Nach Kontakt
Schwarzes
+
Kabel
-
Masse
5-Zoll-Bildschirm
(oder 7'' Bildschirm)
+12V Nach Kontakt
Nicht verbinden
& isolieren
+
-
95
Kamera Nr. 2
(Beispiel Ref. RX-32)
Schwarzes Kabel
roter Faden
Masse
-
+
SICHERUNG
*
*
Bitte schützen Sie diesen Anschluss
damit es nicht in Kontakt kommt
mit einem Metallteil des Fahrzeugs.
VOR
