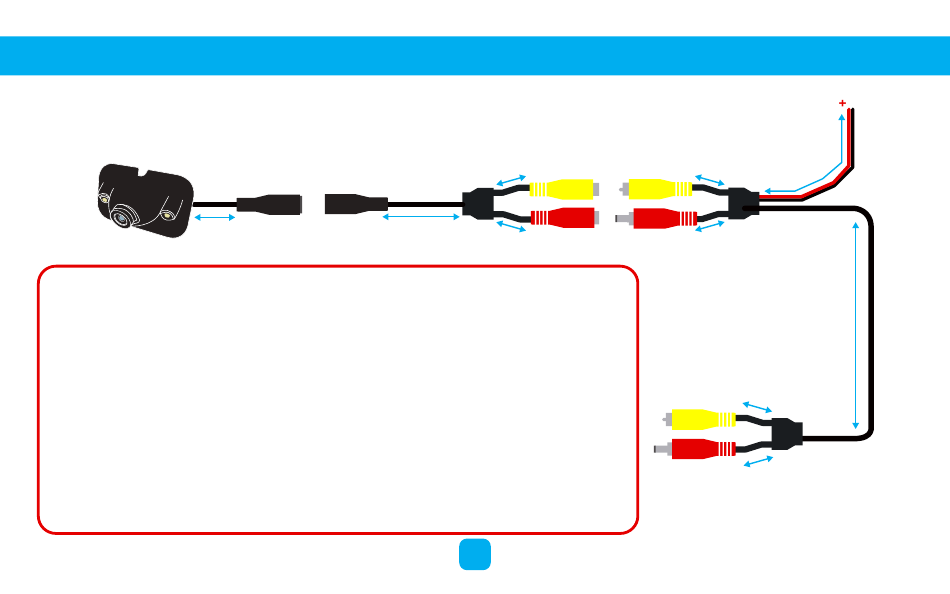

3. CONEXIÓN DEL SISTEMA (Kit RVUX-C5N)
20 cm
Cámara
ADVERTENCIA • LOS VEHÍCULOS NO CONECTAN UN CONSUMIDOR AL MAZO DE
LUCES DE MARCHA ATRÁS
En determinados vehículos, la luz de marcha atrás de +12 V se ve perturbada cuando
el motor está en marcha, lo que puede alterar el correcto funcionamiento del radar
de marcha atrás o del kit de cámara de marcha atrás.
En los demás casos, esta luz de marcha atrás de +12 V no admite consumidores
adicionales.
Para todos estos vehículos, Beeper ha desarrollado el módulo RCAN R2 con el fin de
recuperar la información de las luces de marcha atrás de +12 V de la red CANBUS.
Este módulo se conecta al CANBUS del vehículo compatible y le permite entregar una
luz de marcha atrás de +12 V para conectar un radar o una cámara de marcha atrás.
Ref: RCANR2, más información y listado de vehículos compatibles:
http://www.beeper.fr/radar-camera-de-recul/rcanr2.php
10 cm
40 cm
10 cm
66
Hilo rojo
+12V después del contacto
o luz de marcha atrás +12V
10 cm 150 cm
10 cm
1 200 cm
10 cm
10 cm
- Alambre
negro
Masa
