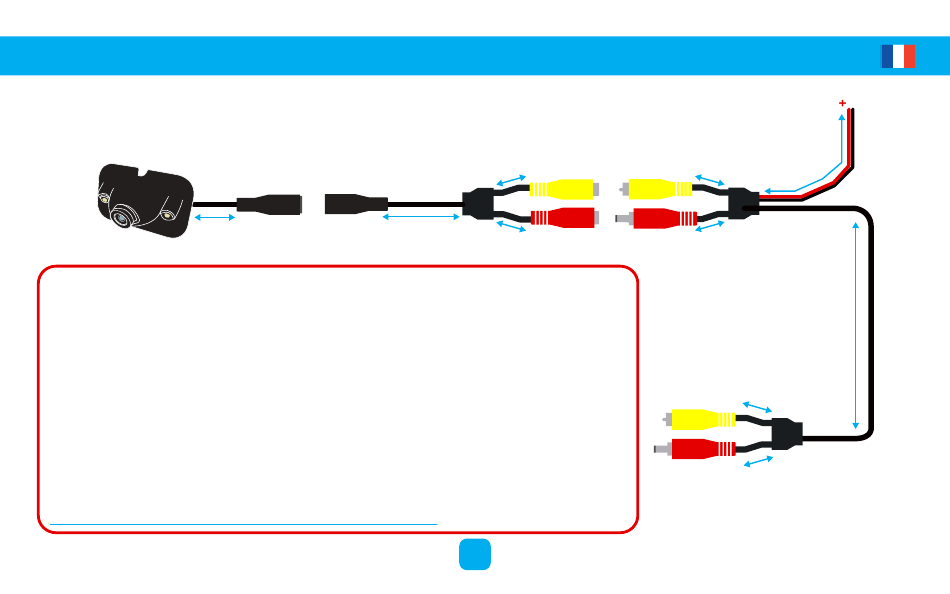

3. CONNEXION DU SYSTÈME (Kit RVUX-C5N)
20 cm
Caméra
AVERTISSEMENT • VÉHICULES INTERDISANTS DE BRANCHER UN CONSOMMATEUR
SUR LE FAISCEAU FEU DE RECUL
Sur certains véhicules le +12 V Feu de recul est parasité lorsque le moteur est en
marche ce qui peut perturber le bon fonctionnement du radar de recul ou du kit
caméra de recul.
Dans d'autres cas, ce +12 V Feu de recul n'autorise aucun consommateur supplémen-
taire.
Pour tous ces véhicules, Beeper a développé le module RCAN R2 afin de récupérer
l'information +12 V Feu de recul à partir du réseau CANBUS. Ce module se connecte
sur le CANBUS du véhicule compatible et permet de délivrer un +12V Feu de recul
pour la connexion d'un radar ou d'une caméra de recul
Réf : RCANR2, plus d'infos & liste des véhicules compatibles :
http://www.beeper.fr/radar-camera-de-recul/rcanr2.php
10 cm
40 cm
10 cm
12
Fil Rouge -
+12V après-contact
ou +12V feu de recul
10 cm 150 cm
10 cm
1 200 cm
10 cm
10 cm
Fil Noir
Masse
