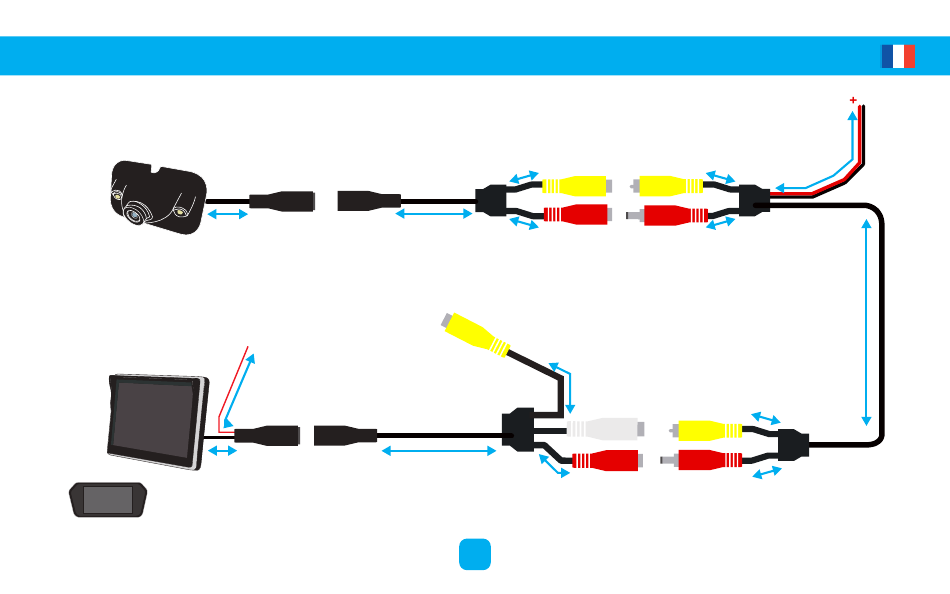

3. CONNEXION DU SYSTÈME (Kits RVU-5W & RVU-7W)
20 cm
Caméra
50 cm
Écran 5''
(ou écran 7'')
+12V
marche
arrière
(optionnel)
(pour 2ème caméra
optionnelle)
150 cm
/!\ Voir schéma p.14
10 cm
40 cm
10 cm
10 cm
200 cm
10 cm
13
Fil Rouge
-
+12V après-contact
ou +12V feu de revul
10 cm 150 cm
10 cm
1 200 cm
10 cm
10 cm
Fil Noir
Masse
