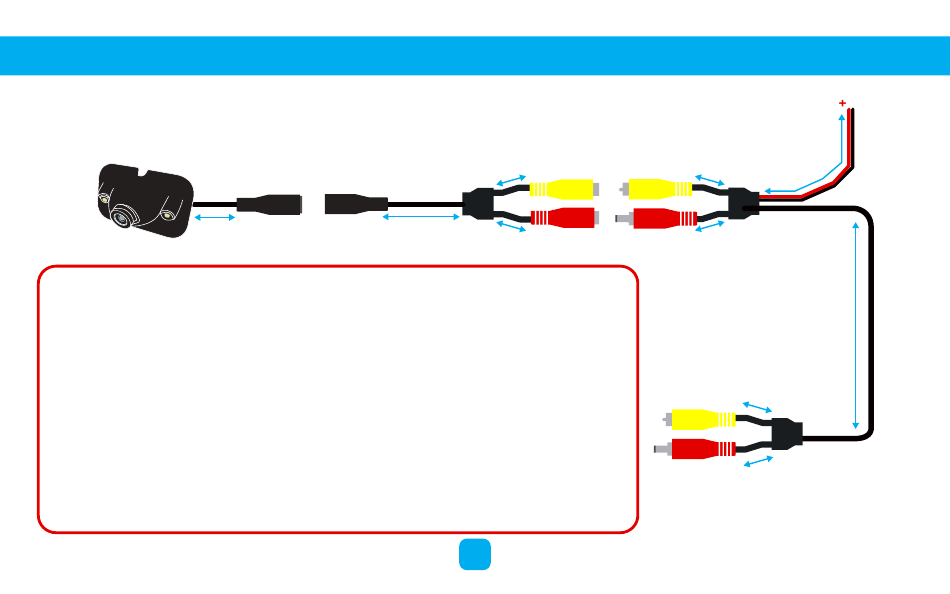

3. ANSCHLUSS DES SYSTEMS (RVUX-C5N-Kit)

20 cm
Kamera
WARNUNG • Bei Fahrzeugen darf kein Verbraucher an den Rückfahrlichtkabelbaum
angeschlossen werden Bei bestimmten Fahrzeugen wird das +12-V-Rückfahrlicht bei
laufendem Motor gestört, was die ordnungsgemäße Funktion des Rückfahrradars
oder des Rückfahrkamera-Kits beeinträchtigen kann. In anderen Fällen lässt dieser
+12 V-Rückfahrscheinwerfer keine zusätzlichen Verbraucher zu. Für alle diese
Fahrzeuge hat Beeper das RCAN R2-Modul entwickelt, um die +12-V-Rückfahrlichtin-
formationen aus dem CANBUS-Netzwerk zurückzugewinnen. Dieses Modul wird an
den CANBUS des kompatiblen Fahrzeugs angeschlossen und ermöglicht die
Bereitstellung eines +12-V-Rückfahrlichts zum Anschluss eines Radars oder einer
Rückfahrkamera
Ref: RCANR2, weitere Informationen und Liste kompatibler Fahrzeuge:
http://www.beeper.fr/radar-camera-de-recul/rcanr2.php
10 cm
40 cm
10 cm
93
Roter Faden
+12V nach Kontakt
oder +12V Rückfahrlicht
10 cm 150 cm
10 cm
1 200 cm
10 cm
10 cm
- Schwarzes
Kabel
Masse
