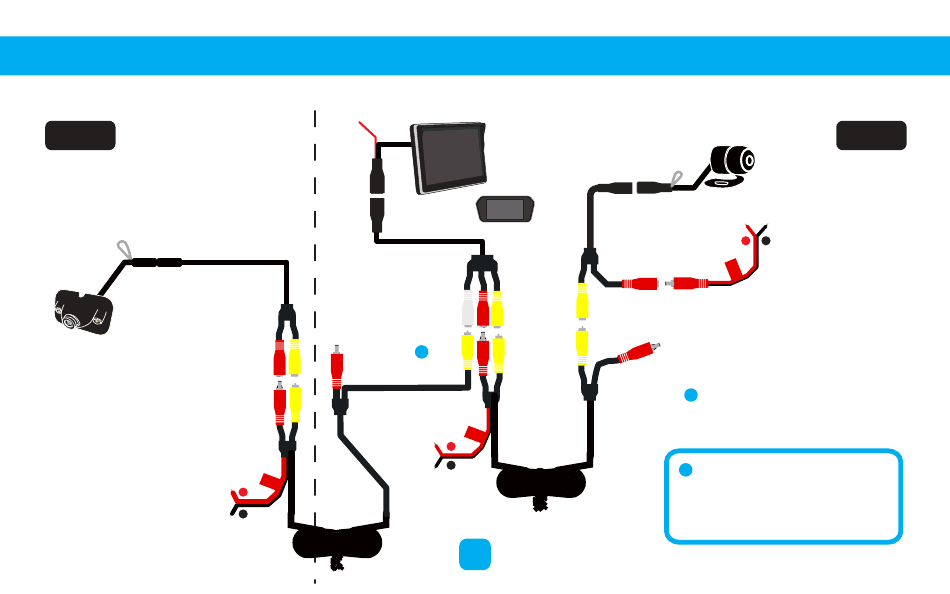

3. CONECTANDO EL SISTEMA (Agregando una segunda cámara)
ATRÁS
Cámara #1
Cable rojo +12V
Luz de marcha atrás
Tierra de cable negro
Hilo rojo
+12V inverso (opcional)
No se conecta
& aislar
*
Hilo rojo
+12V Después
del contacto
Alambre
+
-
Pantalla de 5"
(o pantalla de 7'')
+
-
negro
Masa
68
Cámara #2
(ejemplo ref.RX-32)
Alambre negro
Hilo rojo
Masa
+12V Después
-
+
del contacto
FUSIBLE
No se conecta
& aislar
*
*
Por favor proteja este conector
para que no entre en contacto
con una parte metálica del vehículo.
ANTES
