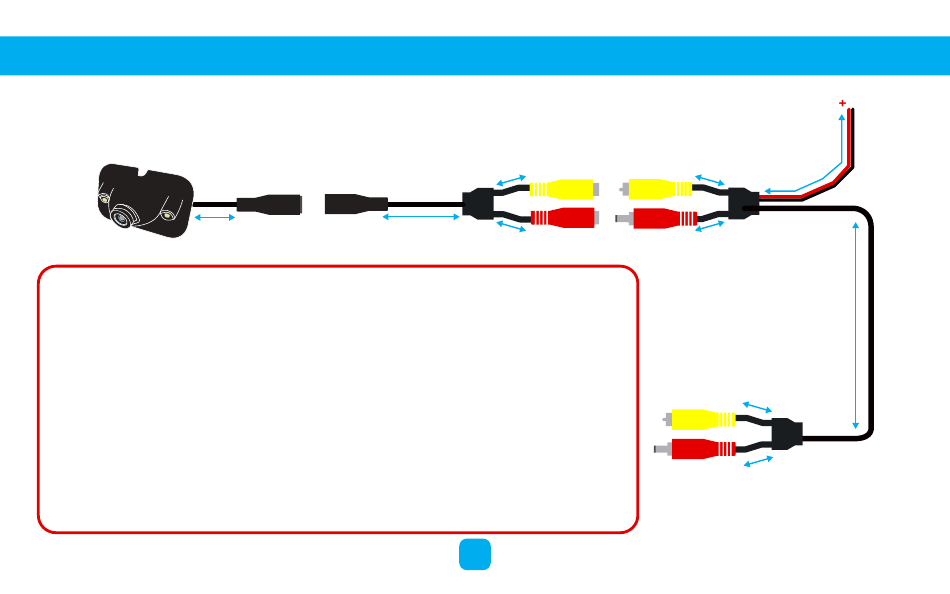

3. HET SYSTEEM AANSLUITEN (RVUX-C5N-set)
20 cm
Camera
WAARSCHUWING • VOERTUIGEN SLUITEN EEN CONSUMENT NIET AAN OP DE
KABELBOOM VAN HET ACHTERLICHT
Bij bepaalde voertuigen wordt het +12 V achteruitrijlicht verstoord wanneer de
motor draait, wat de goede werking van de achteruitrijradar of de achteruitrijcame-
raset kan verstoren.
In andere gevallen laat dit +12 V-achteruitrijlicht geen extra verbruikers toe.
Voor al deze voertuigen heeft Beeper de RCAN R2-module ontwikkeld om de +12 V
achteruitrijlichtinformatie uit het CANBUS-netwerk te halen. Deze module wordt
aangesloten op de CANBUS van het compatibele voertuig en maakt het mogelijk een
+12V achteruitrijlicht te leveren voor het aansluiten van een radar of achteruitrij-
camera
Ref: RCANR2, meer informatie en lijst met compatibele voertuigen:
http://www.beeper.fr/radar-camera-de-recul/rcanr2.php
10 cm
40 cm
10 cm
147
Rode string
+12V na contact
of +12V achteruitrijlicht
10 cm 150 cm
10 cm
1 200 cm
10 cm
10 cm
- Zwarte
draad
Massa
