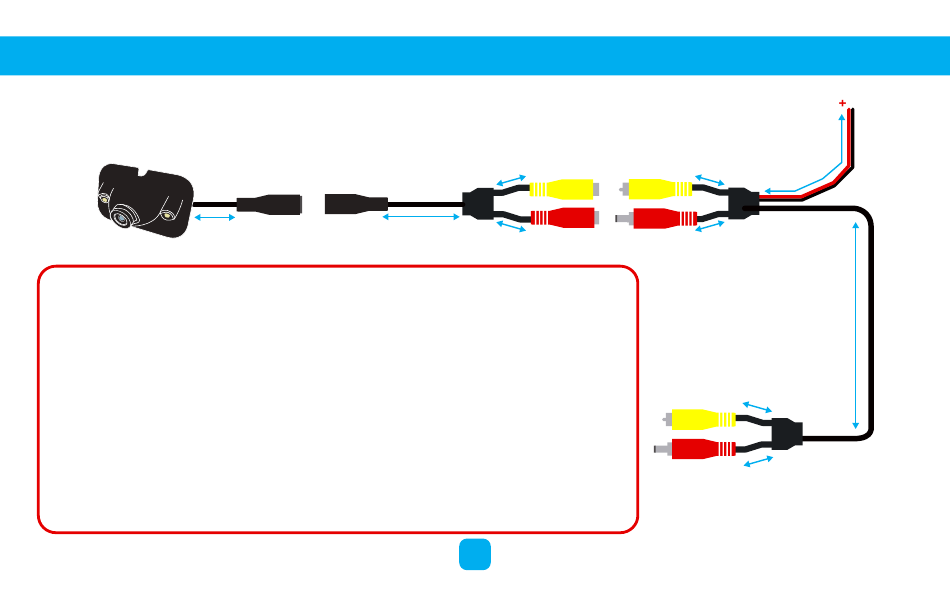

3. COLLEGAMENTO DEL SISTEMA (Kit RVUX-C5N)
20 cm
Telecamera
ATTENZIONE • I VEICOLI NON COLLEGANO UN'UTENZA AL CABLAGGIO DELLA LUCE
DI RETROMARCIA
Su alcuni veicoli, la luce di retromarcia da +12 V viene disturbata quando il motore è
in funzione, il che può compromettere il corretto funzionamento del radar di
retromarcia o del kit telecamera per la retromarcia.
Negli altri casi questa luce di retromarcia da +12 V non consente utenze aggiuntive.
Per tutti questi veicoli Beeper ha sviluppato il modulo RCAN R2 per recuperare le
informazioni sulla luce di retromarcia +12 V dalla rete CANBUS. Questo modulo si
collega al CANBUS del veicolo compatibile e permette di fornire una luce di
retromarcia +12V per collegare un radar o una telecamera di retromarcia
Rif: RCANR2, ulteriori informazioni e elenco dei veicoli compatibili:
http://www.beeper.fr/radar-camera-de-recul/rcanr2.php
10 cm
40 cm
10 cm
120
Corda rossa
+12V dopo il contatto
o luce di retromarcia +12V
10 cm 150 cm
10 cm
1 200 cm
10 cm
10 cm
- Filo nero
Massa
