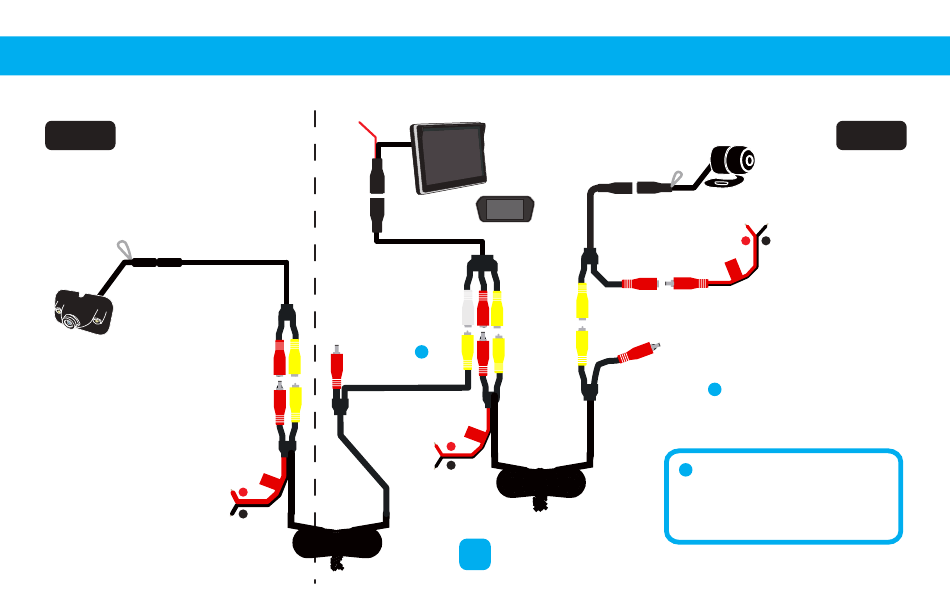

3. CONECTANDO O SISTEMA (Adicionando uma segunda câmera)
VOLTAR
Câmera #1
FUSÍVEL
Fio Vermelho +12V Luz de ré
Terra de fio preto
Corda vermelha
+12V reverso (opcional)
Não conecte
& isolar
*
Corda vermelha
+12V Após contato
Fio Preto
+
Massa
-
Tela de 5"
(ou tela de 7'')
Corda vermelha
+12V Após contato
Não conecte
& isolar
+
-
175
Câmera nº 2
(exemplo ref.RX-32)
Fio Preto
Massa
-
+
FUSÍVEL
*
*
Por favor, proteja este conector
para que não entre em contato
com uma parte metálica do veículo.
ANTES
