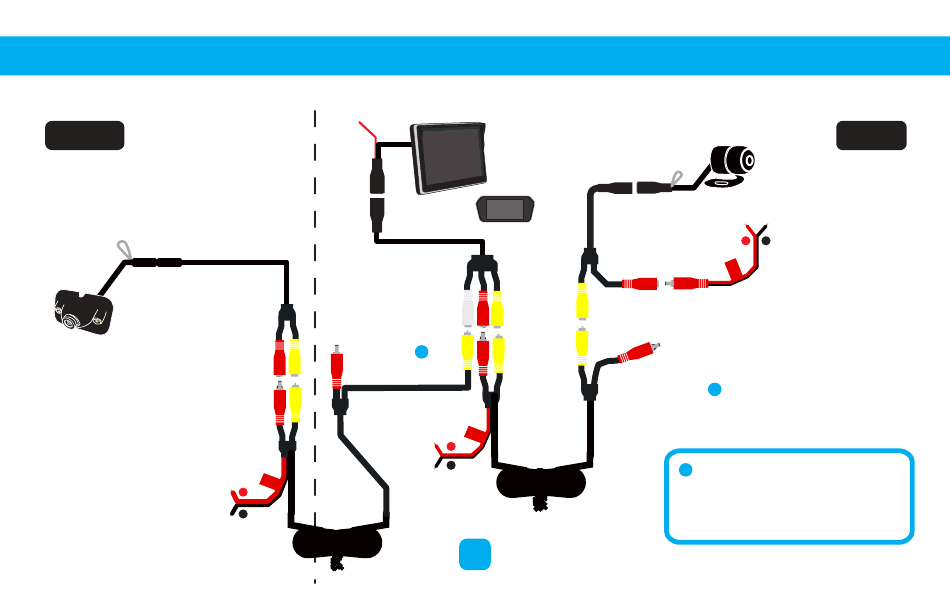

3. COLLEGAMENTO DEL SISTEMA (Aggiunta di una seconda telecamera)
INDIETRO
Fotocamera #1
FUSIBILE
Filo rosso +12V Luce
di retromarcia
Terra del filo nero
Corda rossa
+12 V inverso (opzionale)
Non connettersi
e ISOLARE
*
Corda rossa
+12V Dopo
il contatto
Filo nero
+
Massa
-
Schermo da 5".
(o schermo da 7'')
+12V Dopo il contatto
Non connettersi
e ISOLARE
+
-
122
Fotocamera #2
(esempio rif.RX-32)
Filo nero
Corda rossa
Massa
-
+
FUSIBILE
*
*
Si prega di proteggere questo connettore
in modo che non venga messo in contatto
con una parte metallica del veicolo.
PRIMA
